Артикул:
2903258
Внутрений код:
PC-2903258
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
85,2 кб
Характеристики
Вес, шт
—
26,100 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
По запросу
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

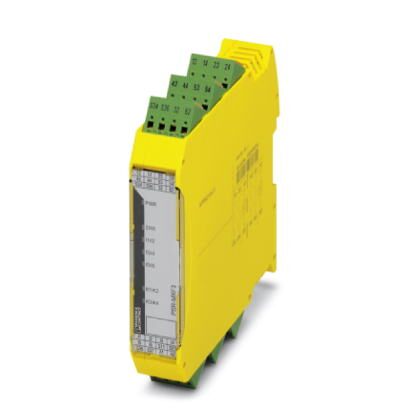

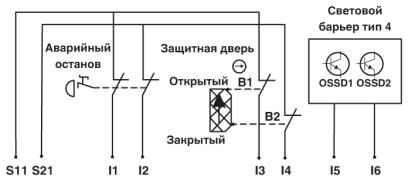

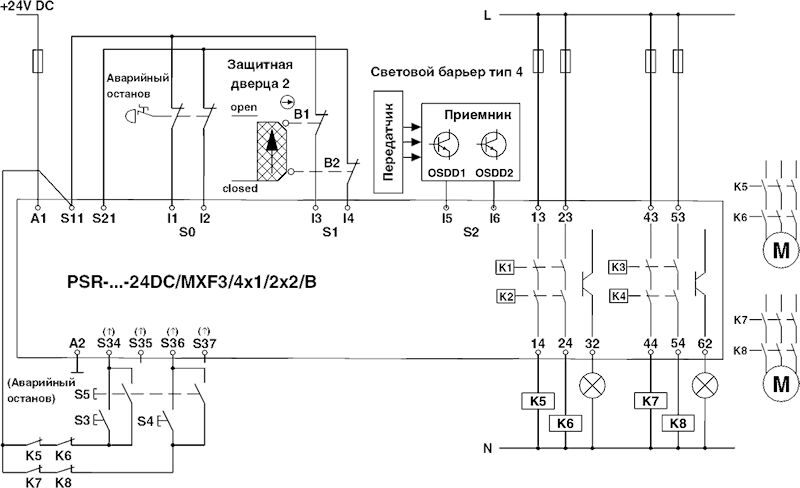

Многофункц. реле безопасности для реализации функций авар. останова, защитной дверцы и фоторелейной завесы до SIL 3, Kat.4, PL e, автомат. или ручной контроль активации, 4 замык. контакта, 3 функции безопасности, 2 уровня отключения, втычная пружинная клемма
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -20 °C ... 45 °C (См. график завис. пар.) |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 85 °C |
| Макс. допустимая отн. влажность воздуха (при эксплуатации) | 75 % (В среднем, 85 % кратковременно, без выпадения конденсата) |
| Макс. допустимая влажность воздуха (хранение/транспортировка) | 75 % (В среднем, 85 % кратковременно, без выпадения конденсата) |
| Рабочая высота | ≤ 2000 м (через NN) |
Входные данные
| Расчетное напряжение питания цепи управления US | |
|---|---|
| Входное номинальное напряжение UN | 24 В DC |
| Диапазон входных напряжений относительно UN | 0,85 ... 1,1 |
| Входной ток при UN, стандартный | 125 мА (при замкнутых реле) |
| 55 мА (Двухканальное управление 24 В / 0 В + макс. 200 мA (сигнальные выходы 32/62) при разомкнутых реле) | |
| Потребляемый ток | тип. 5 мА (Входы Iмакс/Ix) |
| 20 мА (в момент включения) | |
| Напряжение входной, пусковой и обратной цепи | 24 В -15 %; +10 % (первый канал: 24 В; второй канал: 0 В) |
| Время срабатывания, типовое | 175 мс (контролируемый / ручной пуск) |
| 250 мс (автоматический пуск) | |
| Тип. время притяжения при Us | 250 мс (при управлении с помощью А1) |
| Время возврата, типовое | 25 мс (при управлении с помощью S11/S12 и S21/S22) |
| 20 мс (при управлении с помощью А1) | |
| Синхронность, вход 1/2 | ∞ |
| Время возврата в состояние готовности | 1 c (Время перехода в состояние готовности после активации цепи датчика: 100 мс) |
| Индикация рабочего напряжения | 1 x СИД зеленый. |
| Индикатор состояния | 5 зеленых светодиодов |
| Защитная схема | Защита от перенапр. Cтабилитроны |
| Частота переключения максимальная | 0,5 Гц |
| Макс. допустимое сопротивление кабельной системы | 100 Ω |
| Время фильтрации | макс. 1,5 мс (Ширина тестового импульса; для всех эквивалентных входов) |
| мин. 7,5 мс (Частота тестового импульса; для всех эквивалентных входов) |
Выходные данные
| Исполнение контакта | 4 замыкающиеся цепи |
|---|---|
| 2 полупроводниковых сигнальных выхода | |
| Материал контакта | AgCuNi, +0,2 -0,4 µm Au |
| Максимальное напряжение переключения | 250 В AC/DC |
| Минимальное напряжение переключения | 10 В AC/DC |
| Макс. ток продолжительной нагрузки | 6 A (Замыкатель) |
| макс. 100 мА (Сигнальный выход (24 В DC)) | |
| Максимальный пусковой ток | 6 A |
| Минимальный пусковой ток | 10 мА |
| Среднеквадрат. значение суммарного тока | 72 A2 (TH2 = I12 + I22+ I32+ I42 (учитывать изменения параметров)) |
| Мощность отключения (активная нагрузка), максимальная | 1500 ВА (250 В AC, τ = 0 мс) |
| 66 Вт (220 В постоянного тока, τ = 0 мс) | |
| 66 Вт (110 В постоянного тока, τ = 0 мс) | |
| 100 Вт (48 В постоянного тока, τ = 0 мс) | |
| 144 ВА (24 В постоянного тока, τ = 0 мс) | |
| Мощность отключения (индуктивная нагрузка), максимальная | 48 Вт (24 В DC, τ = 40 мс) |
| 43 Вт (48 В DC, τ = 40 мс) | |
| Коммутационная способность минимальная | 0,1 Вт |
| Долговечность механическая | 10x 106 коммутационных циклов |
| Коммутационная способность (360/ч коммутац. циклов) | 5 A (0,1 Гц; DC13; 24 В) |
| Выходные предохранители | 6 A gL/gG NEOZED (Замыкатель) |
| 4 A gL/gG NEOZED (для применения в устройствах с низкими требованиями к безопасности) |
Общие сведения
| Тип реле | Электромеханическое реле с контактами с принудительной коммутацией согласно EN 50205 |
|---|---|
| Нормальный режим работы | 100 % ED |
| Вес нетто | 26,1 г |
| Монтажное положение | вертикальное или горизонтальное |
| Тип монтажа | Установка на монтажной рейке |
| Указания по монтажу | см. график зависимости от темп. |
| Степень защиты | IP20 |
| Мин. степень защиты на месте установки | IP54 |
| Цвет корпуса | желтый |
Характеристики клемм
| Тип подключения | Пружинный зажим |
|---|---|
| вставной | да |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 1,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение гибкого проводника макс. | 1,5 мм² |
| Сечение провода AWG мин. | 24 |
| Сечение провода AWG макс. | 16 |
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
Параметры техники безопасности
| Категория останова | 0 |
|---|---|
| Уровни совокупной безопасности (SIL) | 3 |
| 3 | |
| Наименование | EN ISO 13849 |
| Уровень эффективности (PL) | e (5 A DC13; 3 A AC15; 8760 коммутационных циклов/год) |
| Категория | 4 |
| Ограничение претензий касательно класса безопасности (SIL CL) | 3 |
| Наименование | EN 50156 |
| Уровни совокупной безопасности (SIL) | 3 |
Стандарты и предписания
| Наименование | Воздушный путь и путь утечки между цепями |
|---|---|
| Стандарты / нормативные документы | DIN EN 50178/VDE 0160 |
| Расчетное напряжение изоляции | 250 В AC |
| Расчетное импульсное напряжение / изоляция | 4 кВ / базовая изоляция (безопасное разделение, усиленная изоляция и 6 кВ между входной электрической цепью, токопроводящими дорожками активации и предохранительными цепями 1 (13/14, 23/24) и предохранительной цепью 2 (43/44, 53/54).) |
| Степень загрязнения | 2 |
| Категория перенапряжения | III |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
