Артикул:
2903807
Внутрений код:
PC-2903807
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
70,2 кб
Характеристики
Вес, шт
—
254,800 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
По запросу
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

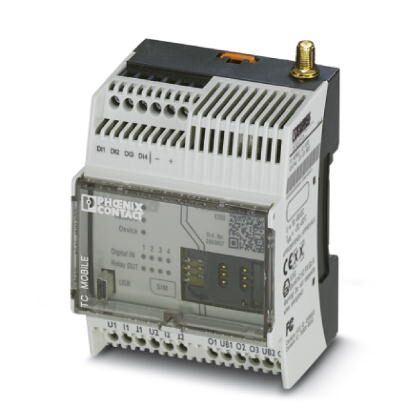

Компактная информационная система для сетей сотовой связи, позволяющая осуществлять мониторинг аналоговых и цифровых параметров, а также дистанционное переключение релейных выходов. Связь выполняется по протоколу ODP через GPRS на сервер ODP. Диапазон напряжения питания от 10 В до 60 В DC.
Преимущества для Вас
- Система оповещения GPRS для удаленного управления выходами
- Аварийная сигнализация о сбоях в сети питания через SMS
- Сеть мобильной связи GSM: 850, 900, 1800 и 1900 МГц
- Коммуникация посредством протокола ODP
- Передача данных осуществляется либо онлайн, либо в виде буферизованных значений с временной меткой
- Два аналоговых входа
- Конфигурация при помощи USB и веб-браузера
- Компактная конструкция также для домовой установки (4TE, DIN 43880)

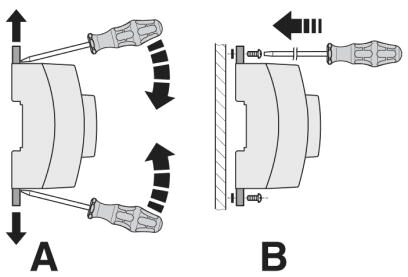

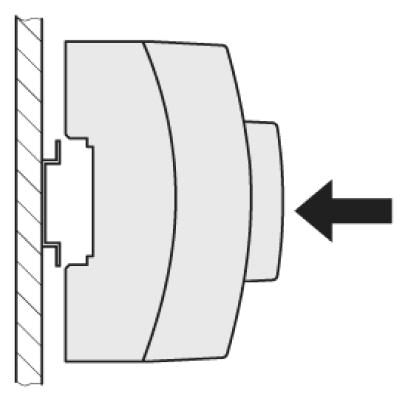

- Монтаж на несущую рейку или стену
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 70 °C (Снижение характеристик, см. техническую документацию) |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 0 % ... 95 % |
| Высота | 2000 м |
| Степень защиты | IP20 |
Общие сведения
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
|---|---|
| Вес нетто | 254,8 г |
| Материал корпуса | Поликарбонат |
| MTTF | 591 лет (Стандарт SN 29500, температура 25 ℃, рабочий цикл 21 % (5 дней в неделю, 8 часов в день)) |
| 302 лет (Стандарт SN 29500, температура 40 °C, рабочий цикл 34,25 % (5 дней в неделю, 12 часов в день)) | |
| 125 лет (Стандарт SN 29500, температура 40 ℃, рабочий цикл 100 % (7 дней в неделю, 24 часа в день)) | |
| Соответствие нормам | Соответствие CE |
| ATEX | II 3 G Ex nA nC IIC T4 Gc X (Соблюдать особые указания по монтажу в документации!) |
| FCC | Part 15.107(a), 15.109(a) |
Питание
| Диапазон напряжения питания | 10 В DC ... 60 В DC |
|---|---|
| Потребляемый ток, макс. | 180 мА |
| Потребляемый ток, типовой | 140 мА (24 В DC) |
| Сечение гибкого проводника макс. | 2,50 мм² |
| Сечение гибкого проводника мин. | 0,20 мм² |
| Сечение жесткого проводника макс. | 2,50 мм² |
| Сечение жесткого проводника мин. | 0,20 мм² |
| Сечение гибкого проводника AWG, макс. | 14 |
| Мин. сечение гибкого проводника AWG | 24 |
| Сечение провода AWG макс. | 14 |
| Сечение провода AWG мин. | 24 |
Последовательный интерфейс
| Интерфейс 1 | USB 2.0 |
|---|---|
| Тип подключения | Mini USB, тип B, 5-контактн. |
| Дальность передачи | ≤ 3 м (только для настройки конфигурации и диагностики) |
Интерфейс беспроводной связи
| Описание интерфейса | GSM / GPRS |
|---|---|
| Частота | 850 МГц (2 Вт (EGSM)) |
| 900 МГц (2 Вт (EGSM)) | |
| 1800 МГц (1 Вт (EGSM)) | |
| 1900 МГц (1 Вт (EGSM)) | |
| GPRS | Multislot класс 10 |
Цифровые выходы

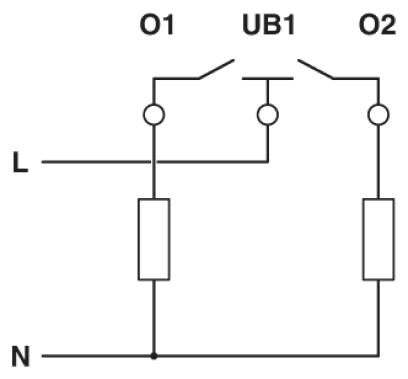

| Наименование, выход | Релейный выход |
|---|---|
| Количество выходов | 4 |
| Исполнение контакта | Замыкатель |
| Минимальное напряжение переключения | 5 В |

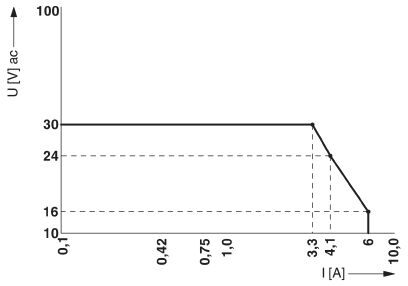

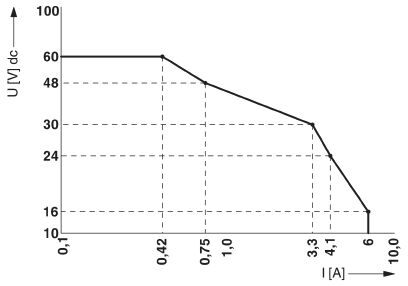

| Максимальное напряжение переключения | 60 В DC |
| 30 В AC | |
| Макс. ток продолжительной нагрузки | 6 A |
| Коммутационная способность | 1500 ВА |
| Электрический ресурс | 5000 коммутационных циклов (6 A / 250 В AC) |
| 10000 коммутационных циклов (5 A / 250 В AC) |
Цифровые входы
| Описание входа | Цифровой вход |
|---|---|
| Количество входов | 4 |
| Порог срабатывания, сигнал "0", относительно UN | ≤ 0,3 |
| Порог срабатывания, сигнал "1", относительно UN | ≥ 0,7 |
Аналоговые входы
| Описание входа | Аналоговый вход |
|---|---|
| Количество входов | 2 |
| Входной сигнал | Ток или напряжение |
| Входной сигнал напряжения | 0 В DC ... 60 В DC |
| Входной сигнал тока | 0 мА ... 20 мА |
| 4 мА ... 20 мА (конфигурируемый) | |
| Входное полное сопротивление | 600 кΩ (Вход сигнала напряжения) |
| 50 Ω (Токовые входы) | |
| Точность | ± 0,1 % |
| Разрешение | 15 бит |
Стандарты и предписания
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
|---|---|
| Стандарты / нормативные документы | EN 61000-4-2 |
| Разряд между контактами | ± 6 кВ |
| Непрямой разряд | ± 6 кВ |
| Стандарты / нормативные документы | EN 61000-4-3 |
| Диапазон частот | 26 МГц ... 6 ГГц |
| Стандарты / нормативные документы | EN 61000-4-4 |
| Примечания | Критерий B |
| Стандарты / нормативные документы | EN 61000-4-5 |
| Сигнал | ± 1 кВ (Линия передачи данных, несимметричная) |
| Стандарты / нормативные документы | EN 61000-4-6 |
| Диапазон частот | 0,15 МГц ... 80 МГц |
| Излучение кондуктивных помех | класс B, использование в промышленных и жилых помещениях |
| Стандарты / нормативные документы | EN 50360 |
| EN 50121-4 | |
| Соответствие нормам | Соответствие CE |
| ATEX | II 3 G Ex nA nC IIC T4 Gc X |
| FCC | Part 15.107(a), 15.109(a) |
| Испытание вредными газами | ISA-S71.04-1985 G3 Harsh группа A |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
