Возможные производители: KLEMSAN

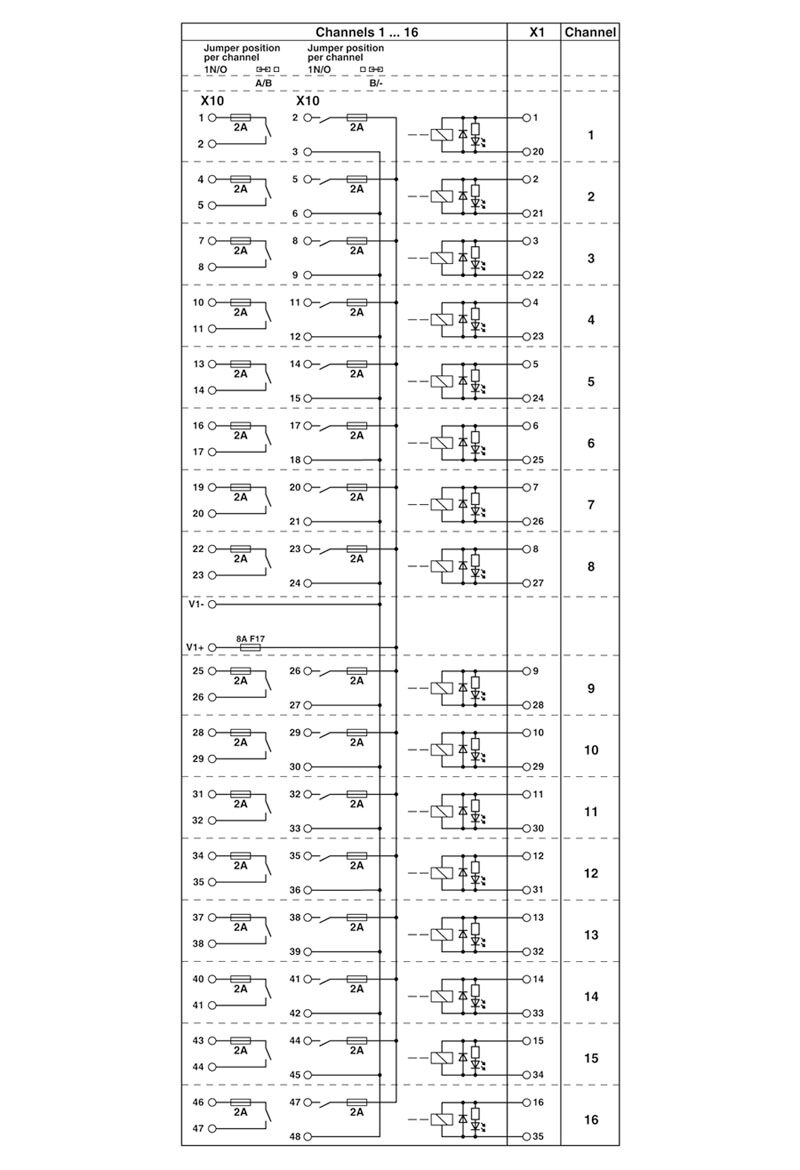

16-канальные релейные модули для модуля вывода Honeywell C300 TDOB01 и TDOB11. Для запуска модуля на стороне управления используется 37-полюсный разъем D-SUB. На стороне полевых устройств имеется винтовой зажим (маркировка: 48...1). Ширина модуля: 142 мм
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -20 °C ... 70 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 70 °C |
Входные данные
| Входное номинальное напряжение UN | 24 В DC |
|---|---|
| Диапазон входных напряжений относительно UN | 0,9 ... 1,1 |
| Типовой входной ток при UN | 9 мА |
| Время срабатывания, типовое | 5 мс |
| Время возврата, типовое | 7 мс |
| Индикатором состояния / канал | LED желт. |
Выходные данные
| Исполнение контакта | 1 переключающий контакт |
|---|---|
| Материал контакта | AgSnO |
| Максимальное напряжение переключения | 250 В AC/DC |
| Минимальное напряжение переключения | 12 В AC/DC |

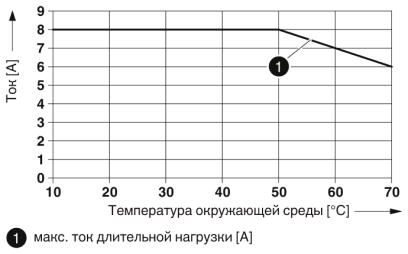

| Макс. ток продолжительной нагрузки | 2 A (См. график завис. пар.) |
| Минимальный коммутационный ток | 10 мА |
| Мощность отключения (активная нагрузка), максимальная | 48 Вт (24 В DC) |
| 20 Вт (48 В DC) | |
| 18 Вт (60 В DC) | |
| 23 Вт (110 В DC) | |
| 40 Вт (220 В DC) | |
| 500 ВА (500 В AC) |
Общие сведения
| Количество каналов | 16 |
|---|---|
| Долговечность механическая | прибл. 2x 107 коммутационных циклов |
| Режим работы | 100 % ED |
| Монтажное положение | на выбор |
| Указания по монтажу | устанавливаются в ряд без промежутков |
Данные по подключению Подключение 1
| Наименование, подключение | Уровень управления |
|---|---|
| Тип подключения | Штыревой разъем D-SUB |
| Количество точек подключения | 1 |
| Полюсов | 37 |
Данные по подключению Подключение 2
| Наименование, подключение | Уровень полевых устройств |
|---|---|
| Тип подключения | Винтовые зажимы |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0,2 мм² ... 4 мм² |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение проводника AWG | 24 ... 12 |
| Количество точек подключения | 1 |
| Полюсов | 50 |
Поддерживаемые устройства управления
| Дополнительные устройства управления | HONEYWELL Experion PKS C300/C-Series |
|---|---|
| Дополнительные платы ввода-вывода | TDOB01 (non-redundant) |
| TDOB11 (redundant) |
Стандарты и предписания
| Стандарты / нормативные документы | DIN EN 50178 |
|---|---|
| Расчетное напряжение изоляции | 260 В AC |
| Расчетное импульсное напряжение | 4 кВ (Основная изоляция) |
| Степень загрязнения | 2 |
| Категория перенапряжения | III |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
