Артикул:
2904912
Внутрений код:
PC-2904912
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
67,2 кб
Характеристики
Вес, шт
—
180,000 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
По запросу
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

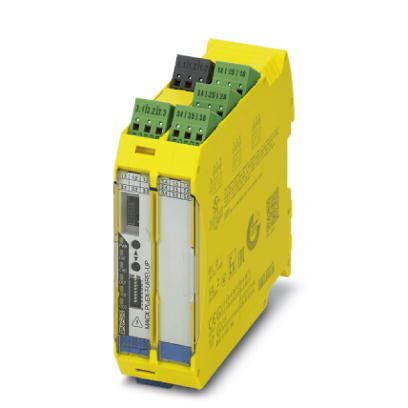

Программируемый измерительный преобразователь температуры с аналоговым выходом и 3 реле предельного значения, искробезопасные сигнальные входы, резистивный термометр с 2-, 3- или 4-проводной схемой подключения, термоэлементы, гальваническая развязка, широкий диапазон напряжений питания, пружинные зажимы, PLd
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -20 °C ... 65 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Макс. рабочая высота | ≤ 2000 м |
| Допустимая отн. влажность воздуха (при эксплуатации) | тип. 5 % ... 95 % (без выпадения конденсата) |
| Помехоустойчивость | EN 61000-6-2 В случае электромагнитных помех возможны незначительные отклонения. |
| Ударопрочность | 15г, согласно МЭК 60068-2-27 |
| Вибрация (при эксплуатации) | 5г, соотв. МЭК 60068-2-6 |
Входные данные
| Применяемые типы датчиков (RTD) | Платиновый, никелевый, медный датчики: 2-, 3-, 4-проводн. |
|---|---|
| Применяемые типы датчиков (TC) | B, E, J, K, N, R, S, T, L, U, CA, DA, A1G, A2G, A3G, MG, LG |
| Диапазон измерения температуры | -200 °C ... 850 °C |
| Диапазон входных сигналов | 0 Ω ... 50 кΩ |
| Диапазон сопротивлений, потенциометр | 0 Ω ... 50 кΩ |
| Диапазон входных сигналов | -1000 мВ ... 1000 мВ |
Выходные данные
| Конфигурируемый / программируемый | есть |
|---|---|
| Выходной сигнал, ток | 4 мА ... 20 мА (класс безопасности SIL, дальнейшее свободное конфигурирование без SIL) |
| Выходной сигнал тока, максимальный | 22 мА |
| Нагрузка / выходная нагрузка, выход тока | ≤ 600 Ω (при 20 мА) |
| Реакция на неисправность датчика | согласно NE 43 или свободное конфигурирование |
| Наименование, выход | Релейный выход |
| Описание выходов | 1 SIL/PL |
| Конфигурируемый / программируемый | есть |
| Исполнение контакта | 2 переключающих контакта |
| Материал контакта | AgSnO2, твердое золочение |
| Максимальное напряжение переключения | 250 В AC (250 В DC) |
| Максимальный пусковой ток | 2 A (500 В AC) |
| 2 A (28 В DC) | |
| 0,2 A (120 В DC) | |
| Долговечность механическая | 1x 105 коммутационных циклов |
Питание
| Диапазон напряжения питания | 24 В ... 230 В AC/DC (-20 %/+10 %, 50/60 Гц) |
|---|---|
| Потребляемый ток, типовой | |
| Потребляемая мощность |
Характеристики клемм
| Сечение жесткого проводника мин. | 0,2 мм² |
|---|---|
| Сечение жесткого проводника макс. | 1,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение гибкого проводника макс. | 1,5 мм² |
| Сечение провода AWG мин. | 24 |
| Сечение провода AWG макс. | 16 |
| Длина снятия изоляции | 8 мм |
| Тип подключения | Зажимы Push-in |
Общие сведения
| Ошибка передачи, макс. | 0,1 % (например, для Pt 100, интервал 300 K, 4 ... 20 мA) |
|---|---|
| Температурный коэффициент, максимальный | 0,01 %/K |
| Ступенчатая характеристика (0-99%) | тип. 1000 мс (с SIL) |
| тип. 700 мс (без SIL) | |
| Индикатор состояния | Светодиод. индикатор, зеленый (напряжение питания, PWR) |
| LED-индикатор, кр., мигающий (неисправность проводки, датчиков, ERR) | |
| LED-индикатор, кр. (неисправность модуля, ERR) | |
| Светодиодный индикатор, желтый (Выходной переключающий контакт) | |
| Класс воспламеняемости согласно UL 94 | V0 |
| Степень загрязнения | 2 |
| Категория перенапряжения | II |
| Электромагнитная совместимость | Соответствует Директиве по ЭМС |
| Материал корпуса | PA 6.6-FR |
| Цвет | желтый |
| Наименование | Вход / выход / питание |
| Гальваническая развязка | 2,5 кВ (50 Гц, 1 мин., проверочное напряжение) |
| Наименование | Вход / выход |
| Гальваническая развязка | 375 В (Амплитудное значение согласно EN 60079-11) |
| Наименование | Вход / питание |
| Гальваническая развязка | 375 В (Амплитудное значение согласно EN 60079-11) |
| Наименование | Вход/переключающий контакт |
| Гальваническая развязка | 375 В (Амплитудное значение согласно EN 60079-11) |
| Наименование | Выход/питание |
| Гальваническая развязка | 300 Вэфф (Расчетное напряжение изоляции (категория перенапряжения II; степень загрязнения 2, безопасное разделение согласно EN 61010-1)) |
| Соответствие нормам | Соответствие CE |
| ATEX | II (1) G [Ex ia Ga] IIC |
| II (1) D [Ex ia Da] IIIC | |
| II 3 G Ex nA nC ic IIC T4 Gc X | |
| IECEx | [Ex ia Ga] IIC |
| [Ex ia Da] IIIC | |
| Ex nA nC ic IIC T4 Gc X | |
| UL, США / Канада | UL 508 Listed |
| SIL | 2 |
Данные по безопасности
| Макс. внутренняя индуктивность Li | возможность игнорирования |
|---|---|
| Макс. внутренняя емкость Ci | 44 нФ |
| Макс. выходное напряжение Uo | 6 В |
| Макс. выходной ток Io | 7,4 мА |
| Макс. выходная мощность Po | 11 мВт |
| Группа | IIC |
| макс. внешняя индуктивность Lo | 100 мГн |
| макс. внешняя емкость Co | 1,3 мкФ |
| Группа | IIC |
| макс. внешняя индуктивность Lo | 10 мГн |
| макс. внешняя емкость Co | 1,7 мкФ |
| Группа | IIC |
| макс. внешняя индуктивность Lo | 1 мГн |
| макс. внешняя емкость Co | 2,6 мкФ |
| Группа | IIC |
| макс. внешняя индуктивность Lo | 0 мГн |
| макс. внешняя емкость Co | 10 мкФ |
| Группа | IIB |
| макс. внешняя индуктивность Lo | 100 мГн |
| макс. внешняя емкость Co | 6,8 мкФ |
| Группа | IIB |
| макс. внешняя индуктивность Lo | 10 мГн |
| макс. внешняя емкость Co | 9,2 мкФ |
| Максимальное безопасное напряжение Um | 253 В AC/DC |
Данные по ЭМС
| Наименование | Электромагнитное высокочастотное поле |
|---|---|
| Стандарты / нормативные документы | EN 61000-4-3 |
| типичное отклонение от конечного значения измерительного диапазона | 2 % |
| Наименование | Быстрые переходные помехи (вспышка) |
| Стандарты / нормативные документы | EN 61000-4-4 |
| типичное отклонение от конечного значения измерительного диапазона | 2 % |
| Наименование | Помехи по цепи питания |
| Стандарты / нормативные документы | EN 61000-4-6 |
| типичное отклонение от конечного значения измерительного диапазона | 2 % |
Стандарты и предписания
| Электромагнитная совместимость | Соответствует Директиве по ЭМС |
|---|---|
| Наименование | Электромагнитное высокочастотное поле |
| Стандарты / нормативные документы | EN 61000-4-3 |
| EN 61000-4-4 | |
| Наименование | Помехи по цепи питания |
| Стандарты / нормативные документы | EN 61000-4-6 |
| гальваническая развязка | Развязка 4 цепей: вход / выход/ питание / выходной переключающий контакт |
| Класс воспламеняемости согласно UL 94 | V0 |
| Ударопрочность | 15г, согласно МЭК 60068-2-27 |
| Вибрация (при эксплуатации) | 5г, соотв. МЭК 60068-2-6 |
| Соответствие нормам | Соответствие CE |
| ATEX | II (1) G [Ex ia Ga] IIC |
| II (1) D [Ex ia Da] IIIC | |
| II 3 G Ex nA nC ic IIC T4 Gc X | |
| IECEx | [Ex ia Ga] IIC |
| [Ex ia Da] IIIC | |
| Ex nA nC ic IIC T4 Gc X | |
| UL, США / Канада | UL 508 Listed |
| Группа | IIC |
| IIC | |
| IIC | |
| IIC | |
| IIB | |
| IIB |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 4.0 | 27210120 |
|---|---|
| eCl@ss 4.1 | 27210120 |
| eCl@ss 5.0 | 27210120 |
| eCl@ss 5.1 | 27200200 |
| eCl@ss 6.0 | 27200200 |
| eCl@ss 7.0 | 27200206 |
| eCl@ss 8.0 | 27200206 |
| eCl@ss 9.0 | 27210129 |
