Возможные производители: KLEMSAN

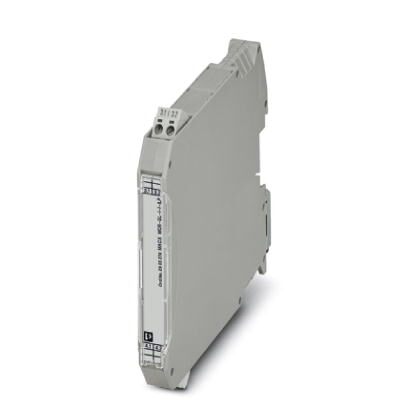

Одноканальный разделительный усилитель на 2 цепи с питанием от входных петель и штекерными разъемами для гальванической развязки аналоговых сигналов. Входной сигнал = выходной сигнал: 0(4) мА ... 20 мА. Винтовые зажимы.
Описание изделия

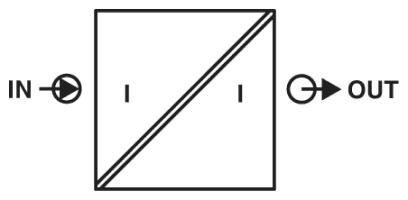

Одноканальный разделительный усилитель на 2 цепи с питанием от входных петель и штекерными разъемами для гальванической развязки и фильтрации аналоговых сигналов. Разделитель с питанием от входных петель обеспечивает возможность работы на активных датчиках с напряжением питания 6 В ... 30 В пост. тока. Подача питания осуществляется через токовую петлю датчика. Входной сигнал = выходной сигнал: 0(4) мA ... 20 мA. С винтовым зажимом.
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Макс. рабочая высота | |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % (без выпадения конденсата) |
| Помехоустойчивость | EN 61326-1 |
Входные данные
| Сигнальный вход | Bход тока |
|---|---|
| Конфигурируемый / программируемый | нет |
| Входной сигнал напряжения, максимальный | |
| Входной сигнал тока | 0 мА ... 20 мА |
| 4 мА ... 20 мА | |
| Ограничение входного напряжения | 30,5 В |
| Напряжение потери | 2,9 В (I = 20 мА) |
| Ступенчатая характеристика (10-90%) | 5 мс (нагрузке 500 Ω) |
Выходные данные
| Сигнальный выход | выход тока |
|---|---|
| Конфигурируемый / программируемый | нет |
| Выходной сигнал напряжения, максимальный | 27,5 В |
| Выходной сигнал, ток | 0 мА ... 20 мА |
| 4 мА ... 20 мА | |
| Передаточная характеристика | 1:1 для входного сигнала |
| Нагрузка / выходная нагрузка, выход тока | ≤ 1375 Ω (I = 20 мА) |
| Остаточная пульсация | eff (нагрузке 500 Ω) |
Характеристики клемм
| Сечение жесткого проводника мин. | 0,2 мм² |
|---|---|
| Сечение жесткого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение провода AWG мин. | 24 |
| Сечение провода AWG макс. | 14 |
| Длина снятия изоляции | 7 мм |
| Тип подключения | Винтовые зажимы |
| Мин. момент затяжки | 0,5 Нм |
| Момент затяжки, макс. | 0,6 Нм |
Общие сведения
| Количество каналов | 1 |
|---|---|
| Ошибка передачи, макс. | ≤ 0,1 % (от предела) |
| Температурный коэффициент, максимальный | ≤ 0,002 %/K (от измеренного значения / 100 Ω нагрузка) |
| Класс воспламеняемости согласно UL 94 | V0 |
| Степень загрязнения | 2 |
| Категория перенапряжения | II |
| Электромагнитная совместимость | Соответствует Директиве по ЭМС |
| Материал корпуса | PA 6.6-FR |
| Цвет | cерый |
| Наименование | Вход / выход / питание |
| Гальваническая развязка | 300 Вэфф (Расчетное напряжение изоляции (категория перенапряжения II; степень загрязнения 2, безопасное разделение согласно EN 61010-1)) |
| 2,5 кВ (50 Гц, 1 мин., проверочное напряжение) | |
| Соответствие нормам | Соответствие требованиям ЕС, в дополнение к EN 61326-1 |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| UL, США / Канада | UL 61010 Listed |
| Class I, Div. 2, Groups A, B, C, D T4 | |
| Класс I, зона 2, группа IIC T4 | |
| SIL | 3 |
Стандарты и предписания
| Электромагнитная совместимость | Соответствует Директиве по ЭМС |
|---|---|
| Помехоустойчивость | EN 61326-1 |
| Класс воспламеняемости согласно UL 94 | V0 |
| Соответствие нормам | Соответствие требованиям ЕС, в дополнение к EN 61326-1 |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| UL, США / Канада | UL 61010 Listed |
| Class I, Div. 2, Groups A, B, C, D T4 | |
| Класс I, зона 2, группа IIC T4 |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
|---|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
