Артикул:
2905470
Внутрений код:
PC-2905470
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Характеристики
Вес, шт
—
1 186,500 GRM
• Cрок поставки 2-7 дней - 9 шт.
187 723.01 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

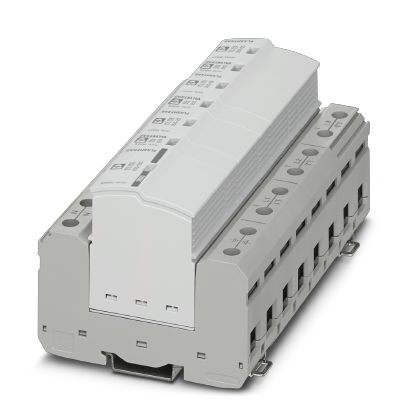

Вставной комбинированный разрядник для защиты от грозовых и импульсных перенапряжений, соотв. типу 1+2 / класс I+II, для 3-фазных сетей электропитания, с раздельными проводниками N и PE (L1, L2, L3, PE, N).
Преимущества для Вас
- Напрямую согласованная комбинация из искрового разрядника типа 1 без сопровождающего тока сети и разрядника с варистором типа 2
- Особенно подходит для обеспечения максимальной защиты чувствительных устройств в жестких условиях
- Высокое длительное напряжение 350 В AC для сетей 230/400 В AC с сильными колебаниями напряжения
- Вставной
- Низкий уровень защиты: 1,5 кВ
- Оптический, механический индикатор состояния
- С сухим контактом для дистанционной передачи сигналов
- Возможность проверки штекера с помощью CHECKMASTER 2
Размеры
| Высота | 95,2 мм |
|---|---|
| Ширина | 142,4 мм |
| Глубина | 74,5 мм (вкл. монтажная рейка 7,5 мм) |
| Единица шага | 8 TE |
Окружающие условия
| Степень защиты | IP20 (только при использовании всех клеммных зажимов) |
|---|---|
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Высота | ≤ 2000 м (amsl (выше уровня моря)) |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % |
| Удары (при эксплуатации) | 30г (Полусинусоида / 11 мс / 3x X, Y, Z) |
| Вибрация (при эксплуатации) | 5г (5 - 500 Гц / 2,5 ч / X, Y, Z) |
Общие сведения
| Класс испытания согл. МЭК | I + II |
|---|---|
| T1 + T2 | |
| T1 | |
| I | |
| Тип EN | T1 + T2 |
| T1 | |
| Система энергоснабжения IEC | TN-S |
| TT | |
| Защитная цепь | L-N |
| L-PE | |
| N-PE | |
| Тип монтажа | Монтажная рейка: 35 мм |
| Цвет | светло-серый RAL 7035 |
| серый цвет A RAL 7042 | |
| Материал корпуса | PA 6.6-FR 20 % GF |
| PBT-FR | |
| Степень загрязнения | 2 |
| Класс воспламеняемости согласно UL 94 | V-0 |
| Конструкция | Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках |
| Полюсов | 4 |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | световая, контакт для дистанционной передачи сигнала |
Защитная цепь
| Номинальное напряжение UN | 240/415 В AC (TN-S) |
|---|---|
| 240/415 В AC (TT) | |
| Номинальная частота fN | 50 Гц (60 Гц) |
| Макс. напряжение при длит. нагрузке UC | 350 В AC |
| Номинальный ток IL | 125 A ( |
| Ток защитного проводника IPE | ≤ 0,01 мА |
| Номинальный импульсный разрядный ток In (8/20) мкс (L-N) | 25 кA |
| Номинальный импульсный ток утечки In (8/20) мкс (L-PE) | 25 кA |
| Номинальный импульсный разрядный ток In (8/20) мкс (N-PE) | 100 кA |
| Испытательный разрядный ток (10/350) мкс (L-N), зарядка | 12,5 Ас |
| Испытательный разрядный ток (10/350) мкс (L-N), удельная энергия | 160 кДж/Ω |
| Испытательный разрядный ток (10/350) мкс (L-N), пиковое значение тока Iimp | 25 кA |
| Испытательный разрядный ток (10/350) мкс (L-PE), зарядка | 12,5 Ас |
| Испытательный разрядный ток (10/350) мкс (L-PE), удельная энергия | 160 кДж/Ω |
| Испытательный разрядный ток (10/350) мкс (L-PE), пиковое. значение тока Iimp | 25 кA |
| Испытательный разрядный ток (10/350) мкс (N-PE), зарядка | 50 Ас |
| Испытательный разрядный ток (10/350) мкс (N-PE), удельная энергия | 2500 кДж/Ω |
| Испытательный разрядный ток (10/350) мкс (N-PE), пиковое значение тока Iimp | 100 кA |
| Способность к гашению сопровождающего тока Ifi (L-N) | 25 кA (264 В AC) |
| 3 кA (350 В AC) | |
| Способность к гашению сопровождающего тока Ifi (N-PE) | 100 A (350 В AC) |
| Стойкость к короткому замыканию ISCCR | 25 кA (264 В AC) |
| 3 кA (350 В AC) | |
| Уровень защиты Up (L-N) | ≤ 1,5 кВ |
| Уровень защиты Up (L-PE) | ≤ 2,2 кВ |
| Уровень защиты Up (N-PE) | ≤ 1,5 кВ |
| Остаточное напряжение Ures (L-N) | ≤ 1,5 кВ (при In) |
| ≤ 1,2 кВ (При 10 кА) | |
| ≤ 1 кВ (при 5 кА) | |
| ≤ 0,9 кВ (При 3 кА) | |
| Остаточное напряжение Ures (L-PE) | ≤ 2,2 кВ (при In) |
| ≤ 2 кВ (При 10 кА) | |
| ≤ 1,8 кВ (при 5 кА) | |
| ≤ 1,6 кВ (При 3 кА) | |
| Остаточное напряжение Ures (N-PE) | ≤ 1,5 кВ (при In) |
| ≤ 1 кВ (При 10 кА) | |
| ≤ 0,9 кВ (при 5 кА) | |
| ≤ 0,8 кВ (При 3 кА) | |
| Характеристика TOV при UT (L-N) | 415 В AC (5 с / режим устойчивости) |
| 457 В AC (120 мин / режим безопасного сбоя) | |
| Характеристика TOV при UT (N-PE) | 1200 В AC (200 мс / режим устойчивости) |
| Время срабатывания tA (L-N) | ≤ 25 нс |
| Время срабатывания tA (L-PE) | ≤ 100 нс |
| Время срабатывания tA (N-PE) | ≤ 100 нс |
| Макс. номинал входного предохранителя при V-образном проходном подключении | 125 A (gG) |
| Макс. номинал входного предохранителя при подключении ответвлений | 315 A (gG) |
Индикатор / Дистанционная сигнализация
| Функция переключения | Переключающий контакт |
|---|---|
| Рабочее напряжение | 12 В AC ... 250 В AC |
| 125 В DC (200 мА DC) | |
| Рабочий ток | 10 мA AC ... 1 A AC |
| 1 A DC (30 В DC) | |
| Тип подключения | Штекерное / винтовое подключение COMBICON |
| Резьба винтов | M2 |
| Момент затяжки | 0,25 Нм |
| Длина снятия изоляции | 7 мм |
| Сечение гибкого провода | 0,14 мм² ... 1,5 мм² |
| Сечение жесткого провода | 0,14 мм² ... 1,5 мм² |
| Сечение проводника AWG | 28 ... 16 |
Параметры соединения
| Тип подключения | Винтовые зажимы |
|---|---|
| Резьба винтов | M5 |
| Момент затяжки | 4,5 Нм |
| Длина снятия изоляции | 18 мм |
| Сечение гибкого провода | 2,5 мм² ... 35 мм² |
| Сечение жесткого провода | 2,5 мм² ... 35 мм² |
| Сечение проводника AWG | 13 ... 2 |
| Тип подключения | Вилочный наконечник |
| Сечение гибкого провода | 1,5 мм² ... 16 мм² |
Спецификации UL
| Тип SPD | 2CA |
|---|---|
| Максимальное напряжение длительной нагрузки MCOV (L-L) | 528 В AC |
| Максимальное напряжение длительной нагрузки MCOV (L-N) | 264 В AC |
| Максимальное напряжение длительной нагрузки MCOV (L-G) | 264 В AC |
| Максимальное напряжение длительной нагрузки MCOV (N-G) | 350 В AC |
| Номинальное напряжение | 240/415 В AC |
| Номинальный ток IL | 50 A |
| Защитная цепь | L-L |
| L-N | |
| L-G | |
| N-G | |
| Система распределения энергии | Wye |
| Номинальная частота | 50/60 Гц |
| Ограничитель номинального напряжения VPR (L-L) | 2000 В |
| Ограничитель номинального напряжения VPR (L-N) | 1200 В |
| Ограничитель номинального напряжения VPR (L-G) | 1500 В |
| Ограничитель номинального напряжения VPR (N-G) | 1200 В |
| Номинальный импульсный разрядный ток In | 20 кA |
| Стойкость к короткому замыканию (SCCR) | 50 кA |
Индикатор / дистанционная сигнализация UL
| Рабочее напряжение | 125 В AC |
|---|---|
| Рабочий ток | 1 A AC |
| Момент затяжки | 4 lbf-in. |
| Сечение проводника AWG | 30 ... 14 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
