Возможные производители: KLEMSAN
Разделительный усилитель трех цепей для передачи сигналов 0/4 ... 20 мА от контроллера на расположенную в поле нагрузку, а также одновременной гальванической развязки 3 цепей между входом, выходом и источником питания, с пружинным зажимом
Описание изделия

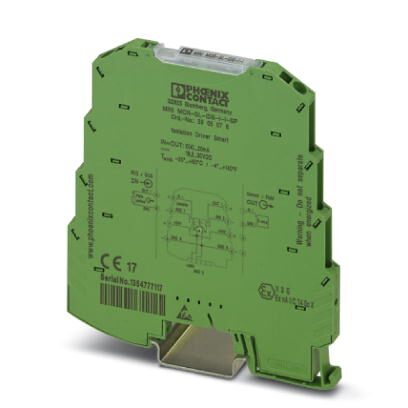

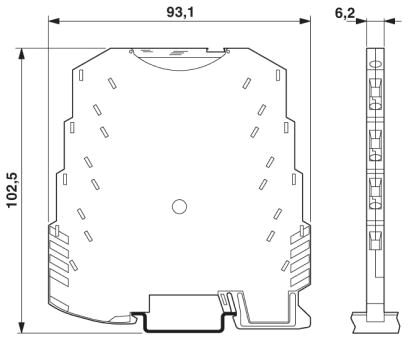

Разделительный усилитель MINI MCR-SL-IDS-I-I... шириной 6,2 мм передает сигналы 0/4-20 мА от контроллера на расположенную в поле нагрузку (I/P-преобразователь, регулировочные клапаны, индикаторы) при одновременной гальванической развязке 3 цепей между входом, выходом и источником питания.
Протоколы данных HART могут передаваться в оба направления.
На входе и выходе имеются гальванически развязанные нормированные сигналы 0 ... 20 мА или 4 ... 20 мА.
Напряжение питания (19,2 В DC ... 30 В DC) может подаваться на выбор от соединительных клемм модулей или через шинный соединитель для несущей рейки.
Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -20 °C ... 60 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Помехоустойчивость | EN 61000-6-2 В случае электромагнитных помех возможны незначительные отклонения. |
Входные данные
| Количество входов | 1 |
|---|---|
| Входной сигнал тока | 4 мА ... 20 мА |
| 0 мА ... 20 мА | |
| макс. входной ток | 20 мА |
| Ограничение входного напряжения | |
| Входное сопротивление, вход тока | 50 Ω |
Выходные данные
| Наименование, выход | выход тока |
|---|---|
| Количество выходов | 1 |
| Выходной сигнал, ток | 4 мА ... 20 мА |
| 0 мА ... 20 мА | |
| Нагрузка / выходная нагрузка, выход тока | ≤ 800 Ω (при 20 мА) |
| Пульсации | eff |
| Передаточная характеристика | 1:1 для входного сигнала |
Питание
| Номинальное напряжение питания | 24 В DC |
|---|---|
| Диапазон напряжения питания | 19,2 В DC ... 30 В DC (Для шунтирования питания может использоваться устанавливаемый на монтажную рейку шинный соединитель (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, артикул № 2869728), закрепляемый с помощью защелок на монтажной рейке 35 мм согласно EN 60715) |
| Потребляемая мощность |
Параметры подключения 1
| Тип подключения | Пружинный зажим |
|---|---|
| Длина снятия изоляции | 8 мм |
| Сечение жесткого провода | 0,2 мм² ... 2,5 мм² |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение проводника AWG | 24 ... 12 |
Общие сведения
| Количество каналов | 1 |
|---|---|
| Ошибка передачи, макс. | ≤ 0,1 % (от предела) |
| Температурный коэффициент, максимальный | |
| Температурный коэффициент, стандартн. | |
| Предельная частота (3 дБ) | > 175 Гц |
| Ступенчатая характеристика (10-90%) | |
| Защитная схема | Защита от бросков тока при переходных процессах |
| гальваническая развязка | Основная изоляция согласно EN 61010 |
| Категория перенапряжения | II |
| Степень загрязнения | 2 |
| Расчетное напряжение изоляции | 50 В AC/DC |
| Испытательное напряжение, вход / выход / питание | 1,5 кВ (50 Гц, 1 мин) |
| Электромагнитная совместимость | Соответствует Директиве по ЭМС |
| Излучение помех | EN 61000-6-4 |
| Помехоустойчивость | EN 61000-6-2 В случае электромагнитных помех возможны незначительные отклонения. |
| Цвет | зеленый |
| Материал корпуса | PBT |
| Монтажное положение | на выбор |
| Указания по монтажу | Для подключения питания может использоваться шинный соединитель (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, артикул № 2869728), закрепляемый с помощью защелок на 35 мм монтажной рейке согласно EN 60715. |
| Соответствие нормам | Соответствие CE |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| UL, США / Канада | UL 508 Listed |
| Class I, Div. 2, Groups A, B, C, D T4 | |
| Class I, Zone 2, Group IIC | |
| GL | На рассмотрении GL |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 | HL 1 - HL 2 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 | HL 1 - HL 2 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 | HL 1 - HL 2 |
Данные по ЭМС
| Наименование | Электромагнитное высокочастотное поле |
|---|---|
| Стандарты / нормативные документы | EN 61000-4-3 |
| типичное отклонение от конечного значения измерительного диапазона | 3 % |
| Наименование | Быстрые переходные помехи (вспышка) |
| Стандарты / нормативные документы | EN 61000-4-4 |
| типичное отклонение от конечного значения измерительного диапазона | 3 % |
| Наименование | Помехи по цепи питания |
| Стандарты / нормативные документы | EN 61000-4-6 |
| типичное отклонение от конечного значения измерительного диапазона | 3 % |
Стандарты и предписания
| Электромагнитная совместимость | Соответствует Директиве по ЭМС |
|---|---|
| Излучение помех | EN 61000-6-4 |
| Стандарты / нормативные документы | EN 61000-4-2 |
| Наименование | Электромагнитное высокочастотное поле |
| Стандарты / нормативные документы | EN 61000-4-3 |
| EN 61000-4-4 | |
| EN 61000-4-5 | |
| Наименование | Помехи по цепи питания |
| Стандарты / нормативные документы | EN 61000-4-6 |
| гальваническая развязка | Основная изоляция согласно EN 61010 |
| Соответствие нормам | Соответствие CE |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| UL, США / Канада | UL 508 Listed |
| Class I, Div. 2, Groups A, B, C, D T4 | |
| Class I, Zone 2, Group IIC | |
| GL | На рассмотрении GL |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 | HL 1 - HL 2 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 | HL 1 - HL 2 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 | HL 1 - HL 2 |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
|---|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
