Возможные производители: KLEMSAN

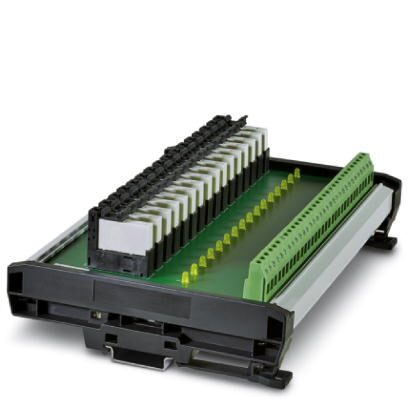

Модуль VARIOFACE с 16 каналами увеличивает возможности применения Honeywell Experion LX Digital Input IOTA благодаря поддержке цифровых входных сигналов (120 В пер. тока) с системами LX Experion (24 В пост. тока)
Преимущества для Вас
- Корпус UM-PRO
- Установка на монтажную рейку, включает основание с заземлением
- Рассчитан на установку на правой стороне шкафа
- Индикатор мощности сигнала по каналам (светодиод)
- Вставное реле на каждый канал
- Обеспечивает развязку между полевыми устройствами на 120 В и контроллером на 24 В
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -40 °C ... 60 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 70 °C |
Входные данные
| Входное номинальное напряжение UN | 120 В AC |
|---|---|
| Диапазон входных напряжений относительно UN | 0,8 ... 1,1 |
| Типовой входной ток при UN | 3 мА |
| Время срабатывания, типовое | 6 мс |
| Время возврата, типовое | 15 мс |
| Наименование защиты | Защитный диод |
| Защитная цепь / модуль | Защитный диод |
| Индикатором состояния / канал | LED желт. |
Выходные данные
| Исполнение контакта | 1 замыкающий контакт (двойной контакт) |
|---|---|
| Материал контакта | AgNi, твердое позолоченное покрытие 5 мкм |
| Максимальное напряжение переключения | 30 В AC |
| 36 В DC | |
| Минимальное напряжение переключения | 100 мВ |
| Макс. ток продолжительной нагрузки | 50 мА |
| Минимальный коммутационный ток | 1 мА |
Общие сведения
| Количество каналов | 16 |
|---|---|
| В комплекте с | есть |
| Долговечность механическая | 2x 107 коммутационных циклов |
| Режим работы | 100 % ED |
| Цвет | желтый |
Данные по подключению Подключение 1
| Наименование, подключение | Уровень полевых устройств |
|---|---|
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0,2 мм² ... 4 мм² |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение проводника AWG | 24 ... 12 |
Данные по подключению Подключение 2
| Наименование, подключение | Уровень управления |
|---|---|
| Тип подключения | Вилка D-SUB |
| Количество точек подключения | 1 |
| Полюсов | 37 |
Поддерживаемые устройства управления
| Дополнительные устройства управления | Honeywell Experion LX Series 8 |
|---|---|
| Дополнительные платы ввода-вывода | TDILA1 |
| TDILB1 |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
|---|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
