Возможные производители: KLEMSAN

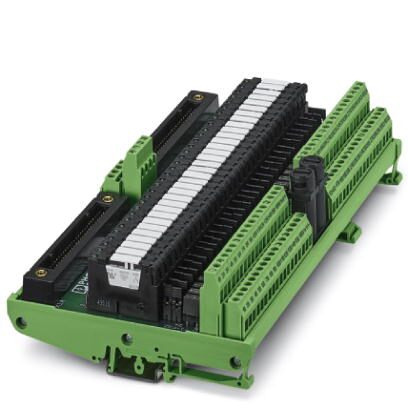

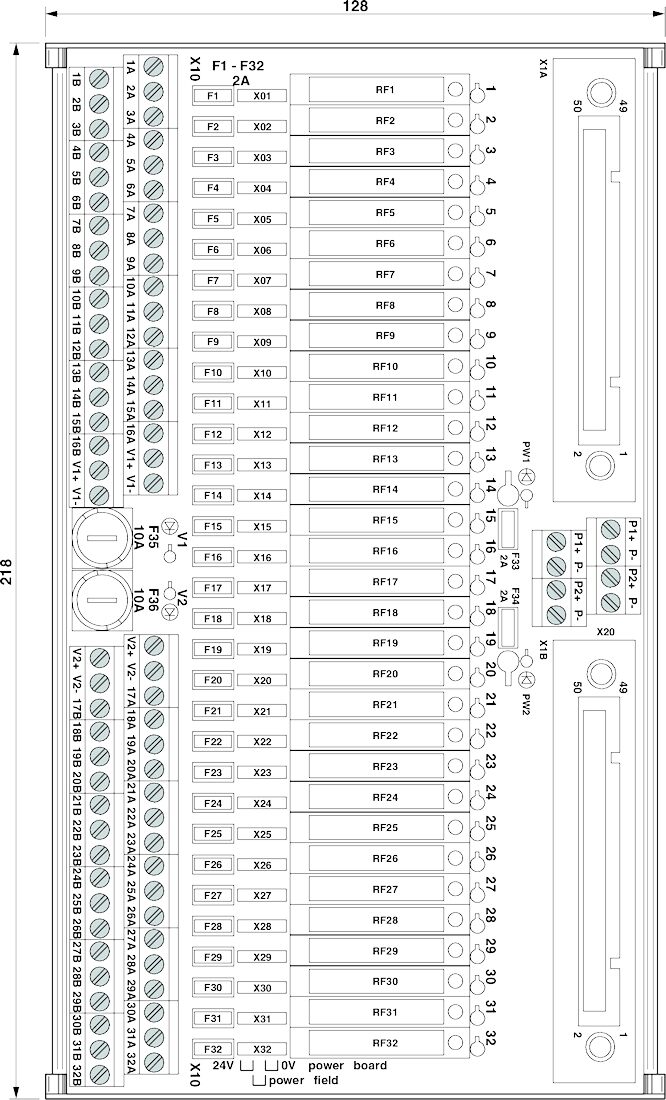

32-канальный релейный модуль вывода 24 В пост. тока с винтовым зажимом и резервным 50-полюсным системным разъемом, предохранитель и перемычка в каждой входной цепи, для Yokogawa ADV551 и ADV561
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -20 °C ... 50 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 80 °C |
Входные данные
| Входное номинальное напряжение UN | 24 В DC |
|---|---|
| Диапазон входных напряжений относительно UN | 0,8 ... 1,2 |
| Типовой входной ток при UN | 7 мА |
| Время срабатывания, типовое | 5 мс |
| Время возврата, типовое | 6 мс |
| Наименование защиты | Защитный диод |
| Защитная цепь / модуль | Защитный диод |
| Индикатором состояния / канал | СИД зеленый |
Выходные данные
| Исполнение контакта | 1 замыкающий контакт |
|---|---|
| Материал контакта | AgSnO |
| Максимальное напряжение переключения | 24 В DC |
| Минимальное напряжение переключения | 5 В (100 мА) |
| Макс. ток продолжительной нагрузки | 2 A (при 23 °C, защищены предохранителем (2 AT)) |
| 1,7 A (при 50 °C, защищены предохранителем (2 AT)) | |
| Минимальный коммутационный ток | 1 мА (24 V) |
| Мощность отключения (активная нагрузка), максимальная | 48 Вт |
Общие сведения
| Долговечность механическая | 2x 107 коммутационных циклов |
|---|---|
| Режим работы | 100 % ED |
| Степень защиты | IP20 |
| Монтажное положение | на выбор |
| Указания по монтажу | устанавливаются в ряд без промежутков |
| Цвет | зеленый |
Данные по подключению Подключение 1
| Наименование, подключение | Уровень управления |
|---|---|
| Тип подключения | Совместимы с Yokogawa KS |
| Количество точек подключения | 2 |
| Полюсов | 50 |
Данные по подключению Подключение 2
| Наименование, подключение | Уровень полевых устройств |
|---|---|
| Тип подключения | Винтовые зажимы |
| Сечение жесткого провода | 0,2 мм² ... 4 мм² |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение проводника AWG | 24 ... 12 |
| Количество точек подключения | 32 |
| Полюсов | 2 |
Данные по подключению Подключение 3
| Наименование, подключение | Питание |
|---|---|
| Тип подключения | Винтовые зажимы |
| Сечение жесткого провода | 0,2 мм² ... 4 мм² |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение проводника AWG | 24 ... 12 |
| Количество точек подключения | 4 |
| Полюсов | 2 |
Поддерживаемые устройства управления
| Дополнительные устройства управления | YOKOGAWA CENTUM VP |
|---|---|
| Дополнительные платы ввода-вывода | ADV551 |
| ADV561 | |
| NFDV551 | |
| NFDV561 |
Стандарты и предписания
| Стандарты / нормативные документы | DIN EN 50178 |
|---|---|
| МЭК 60664-1 | |
| Расчетное напряжение изоляции | 50 В AC |
| Расчетное импульсное напряжение | 0,5 кВ (Основная изоляция) |
| Степень загрязнения | 2 |
| Категория перенапряжения | II |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
