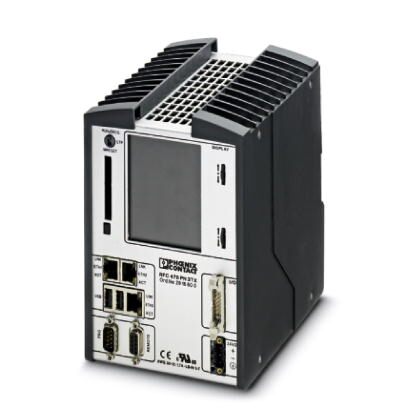

Удаленный полевой контроллер с 3x10/100 Ethernet, ведущ. устройством INTERBUS, контроллером ввода-вывода PROFINET, устройством ввода-вывода PROFINET, степень защиты IP20, сменные модули памяти для настройки параметров
Описание изделия
Удаленный полевой контроллер для Ethernet
Удаленный контроллер (RFC) с поддержкой МЭК 61131 и сетевым разъемом идеально подходит для распределенной системы автоматизации. Удаленные контроллеры - компактные промышленные устройства управления, устанавливаемые на DIN-рейку и обеспечивающие поддержку сети. По возможностям сравнимы с компьютером.
Встроенный разъем Ethernet
Встроенный разъем RJ45 для Ethernet позволяет воспользоваться всеми основными возможностями, предоставляемыми Ethernet.
Благодаря Ethernet и TCP/IP устанавливаемые на монтажную рейку контроллеры получают возможность дистанционного доступа. Инновационные системы автоматизации создаются на основе сетевого программирования, управления и визуализации.
При использовании AX OPC-сервера с помощью Ethernet обеспечивается стандартизованное сопряжение с пакетами визуализации.
С помощью редактора WebVisit возможно создание пользовательских интерфейсов на базе Java-аплетов. Созданный интерфейс сохраняется непосредственно в системе управления и может затем использоваться для управления оборудованием или установкой посредством Web-браузера. Характеристики устройств управления, соотв. МЭК-61131
Настройка конфигурации и программирование удаленных контроллеров выполняются согласно МЭК 61131 с помощью ПО для автоматизации PC WORX. PC WORX может использоваться локально с помощью последовательного интерфейса или удаленно по сети (Ethernet).
Производительный процессор поддерживает 5 языков, определенных в МЭК 61131, и обеспечивает быстрое выполнение задач.
Связь по сети Ethernet
Обмен данными (напр. параметрами связи) по сети Ethernet реализуется с помощью коммуникационных модулей IP Send und Receive. Поддерживаются протоколы TCP и UDP. Возможно создание распределенных систем автоматизации. С помощью сети Ethernet можно также обеспечить синхронизацию времени.
Коммуникация PROFINET
В модуль RFC встроен контроллер PROFINET. Благодаря этому возможна поддержка до 100 устройств PROFINET нижнего уровня. Одновременно возможна работа в качестве устройств PROFINET в системах верхнего уровня.
Дисплей для диагностических сообщений
Большой контрастный дисплей позволяет просто выполнять настройки и диагностировать неисправности.
Преимущества для Вас
- Инжиниринг с помощью PC Worx (IEC 61131-3)
- Встроенный интерфейс Ethernet
- Поддержка многочисленных коммуникационных протоколов: http, FTP, SNTP, SNMP, SMTP, SQL, MySQL и др.
- Встроенный контроллер ввода-вывода PROFINET, устройство PROFINET
- Полноценное ведущее устройство полевой шины (8192 точек ввода-вывода)
- Файловая система Flash
- FTP-сервер
- Встроенный веб-сервер для визуализации с помощью WebVisit
Окружающие условия
| Степень защиты | IP20 |
|---|---|
| Температура окружающей среды (при эксплуатации) | 0 °C ... 55 °C (от 45 °C только с модулем охлаждения) |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 70 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 90 % (без выпадения конденсата) |
| Допустимая влажность воздуха (хранение / транспортировка) | 5 % ... 90 % (без выпадения конденсата) |
| Давление воздуха (эксплуатации) | 80 кПа ... 108 кПа (до 2000 м над уровнем моря) |
| Давление воздуха (хранение / транспортировка) | 66 кПа ... 108 кПа (до 3000 м над уровнем моря) |
| Ударопрочность | 25г, критерий 1 согласно IEC 60068-2-27 |
| Вибрация (при эксплуатации) | 1г, критерий 1 согласно IEC 60068-2-6 |
Система управления
| Инжиниринговый инструмент | PC WORX |
|---|---|
| Поддерживаемые языки программирования | Программирование в соответствии с МЭК 61131-3 |
| Диагностический инструмент | DIAG+ версии 2.00 и выше |
Исполняющая система, соотв. МЭК-61131
| Инжиниринговый инструмент | PC WORX |
|---|---|
| Память для программ | тип. 8 Мбайт |
| Память для данных | 16 Мбайт |
| Память для постоянного хранения данных | 240 кбайт (NVRAM) |
| Количество задач управления | 16 |
| Часы реального времени | Встроенные (с питанием от аккумулятора) |
Функция полевой шины
| Количество процессных данных | макс. 8192 бит (INTERBUS-Master) |
|---|---|
| Количество поддерживаемых оконечных устройств | макс. 512 (из них 254 удаленных оконечных устройств или сегментов шины) |
| Количество оконечных устройств с каналом параметров | макс. 126 |
Интерфейсы передачи данных
| Интерфейс | Ethernet |
|---|---|
| Количество | 2 |
| Тип подключения | Гнездо RJ45 |
| Скорость передачи данных | 10/100 Мбит/с |
| Интерфейс | Ethernet |
| Количество | 1 |
| Тип подключения | Гнездо RJ45 |
| Скорость передачи данных | 10/100 Мбит/с |
| Интерфейс | INTERBUS (ведущ.) |
| Количество | 1 |
| Тип подключения | Гнездо D-SUB-9 |
| Скорость передачи данных | 500 kBaud / 2 MBaud (переключаемый) |
| Интерфейс | Задание параметров / обслуживание / диагностика |
| Количество | 1 |
| Тип подключения | Штекер D-SUB-9 |
PROFINET
| Функция устройства | Контроллер PROFINET, устройство PROFINET |
|---|---|
| Спецификация | Версия 1.1 |
| Частота обновления | мин. 1 мс |
Прямые входы/выходы
| Наименование, вход | Цифровые входы |
|---|---|
| Количество входов | 5 |
| Тип подключения | 14-контактный разъем FLK |
| Способ подключения | 14-контактный разъем FLK |
| Наименование, выход | Цифровые выходы |
| Количество выходов | 3 |
| Тип подключения | 14-контактный разъем FLK |
Питание
| Подключение, питание | С помощью съемных винтовых клемм |
|---|---|
| Потребляемый ток, типовой | 1 A |
| Электропитание | 24 В DC |
| Диапазон напряжения питания | 19,2 В DC ... 30 В DC (включая коэффициент пульсации) |
| Рассеиваемая мощность | макс. 24 Вт |
Механическая конструкция
| Формат | 124 x 185 x 190 мм (Ш x В x Г без вентилятора) |
|---|---|
| 124 x 210 x 190 мм (Ш x В x Г с вентилятором) | |
| Масса | 1870 г |
| Указания по значениям массы | без модуля охлаждения |
| Масса | 2010 г |
| Указания по значениям массы | c модулем охлаждения |
| Диагностический дисплей | да |
| Резервирование системы управления | нет |
| Функция обеспечения безопасности | нет |
Стандарты и предписания
| Вибрация (хранение / транспортировка) | 1 г, критерий 1 согласно IEC 60068-2-6 |
|---|---|
| Ударопрочность | 25г, критерий 1 согласно IEC 60068-2-27 |
| Вибрация (при эксплуатации) | 1г, критерий 1 согласно IEC 60068-2-6 |
Environmental Product Compliance
| REACh SVHC | 1,2-dimethoxyethane,ethylene glycol dimethyl ether (EGDME) 110-71-4 |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 4.0 | 27240601 |
|---|---|
| eCl@ss 4.1 | 27240601 |
| eCl@ss 5.0 | 27242215 |
| eCl@ss 5.1 | 27242700 |
| eCl@ss 6.0 | 27242200 |
| eCl@ss 7.0 | 27242207 |
| eCl@ss 8.0 | 27242207 |
| eCl@ss 9.0 | 27242207 |
