Артикул:
2920612
Внутрений код:
PC-2920612
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Характеристики
Вес, шт
—
305,200 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
39 331.87 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

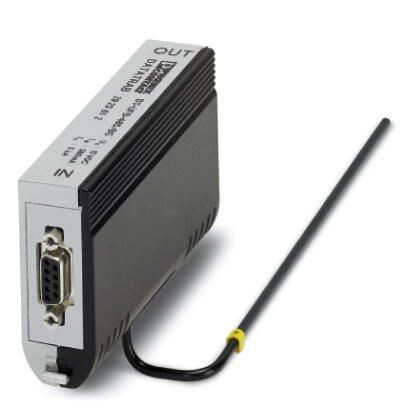

Промежуточный штекер D-SUB-9 с защитой от импульсных перенапряжений для интерфейсов RS-485. Возможность защелкивания на несущей рейке.
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C |
|---|---|
| Степень защиты | IP20 |
Общие сведения
| Материал корпуса | Цинк. литье под давлением |
|---|---|
| Цвет | серебристый/черный |
| Стандарты для воздушных путей и путей утечки | МЭК 60664-1 |
| VDE 0110-1 | |
| Тип монтажа | Соответствующий промежуточный штекер и DIN-рейка 35 мм |
| Конструкция | Промежуточный штекер для установки на монтажную рейку |
| Полюсов | 5 |
| Направление действие | Line-Line & Line-Ground/Shield |

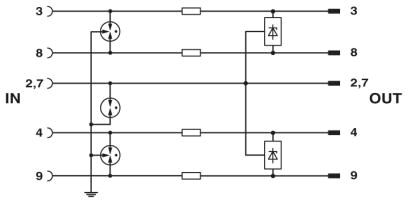

Защитная цепь
| Класс испытания согл. МЭК | B2 |
|---|---|
| C1 | |
| C2 | |
| C3 | |
| D1 | |
| Класс VDE | B2 |
| C1 | |
| C2 | |
| C3 | |
| D1 | |
| Макс. напряжение при длит. нагрузке UC | 12 В DC |
| Расчетный ток | ≤ 380 мА (25 °C) |
| Эффективный рабочий ток IC при UC | ≤ 1 мкA |
| Ток защитного проводника IPE | ≤ 5 мкA |
| Номинальный импульсный ток утечки In (8/20) мкс (проводник-проводник) | ≤ 5 кA |
| Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) | ≤ 5 кA |
| Общий максимальный импульсный ток утечки Itotal (8/20) мкс | 10 кA |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн. | ≤ 700 В |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), статич. | ≤ 25 В |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич. | ≤ 700 В |
| Ограничение выходного напряжения при 1 кВ/мкс, статич. (фаза — сигнальная масса) | ≤ 25 В |
| Остаточное напряжение при In (фаза-фаза) | ≤ 25 В |
| Остаточное напряжение при In (фаза-земля) | ≤ 55 В |
| Остаточное напряжение при In (фаза-масса сигнала) | ≤ 25 В |
| Уровень защиты Up (жила-жила) | ≤ 30 В (B2 -100 А) |
| ≤ 30 В (C1 -500 А) | |
| ≤ 40 В (C2 - 5 кA) | |
| Уровень защиты Up (жила-земля) | ≤ 700 В (B2 -100 А) |
| ≤ 700 В (C1 -500 А) | |
| ≤ 750 В (C2 - 5 кA) | |
| Время срабатывания tA (фаза-фаза) | ≤ 100 нс |
| Время срабатывания tA (фаза-земля) | ≤ 100 нс |
| Вносимое затухание aE, сим. | тип. 0,3 дБ (≤ 30 МГц) |
| тип. 0,3 дБ (≤ 7 МГц / 150 Ω) | |
| тип. 0,3 дБ (≤ 2 МГц / 600 Ω) | |
| Максимальная частота fg (3 дБ), сим. в системах сопротивлением 100 Ом | тип. 50 МГц |
| Сопротивление на каждую цепь | 3,3 Ω 10 % |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | нет |
| Устойчивость к импульсному току (фаза-фаза) | C1 - 1 кВ / 500 A |
| C2 - 10 кВ / 5 кA | |
| B2 - 4 кВ / 100 A | |
| Устойчивость к импульсному току (фаза-земля) | B2 - 4 кВ / 100 A |
| C1 - 1 кВ / 500 A | |
| C2 - 10 кВ / 5 кA | |
| D1 - 1 кА |
Характеристики клемм
| Тип подключения | D-SUB-9 |
|---|---|
| Тип подключения ВХОД | Розетка D-SUB-9 |
| Тип подключения ВЫХОД | Штекер D-SUB-9 |
Стандарты и предписания
| Стандарты / нормативные документы | МЭК 61643-21 |
|---|---|
| DIN EN 61643-21 | |
| Стандарты/нормативные документы | DIN EN 61643-21 2002 |
Классификация
eCl@ss
| eCl@ss 4.0 | 27140201 |
|---|---|
| eCl@ss 4.1 | 27130801 |
| eCl@ss 5.0 | 27130801 |
| eCl@ss 5.1 | 27130800 |
| eCl@ss 6.0 | 27130800 |
| eCl@ss 7.0 | 27130807 |
| eCl@ss 8.0 | 27130807 |
| eCl@ss 9.0 | 27130807 |
Документы
Техническая документация
68,7 кб
