Артикул:
2920670
Внутрений код:
PC-2920670
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
74,6 кб
Характеристики
Вес, шт
—
571,280 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
46 070.39 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

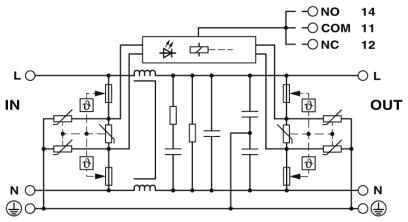

Устройство защиты приборов, согласно типу 3/класс III, с фильтром подавления ВЧ-напряжений помех, для 1-фазн. сетей питания с отдельными проводами N и PE (3-пров. система: L1, N, PE), с контактом дистанционной сигнализации.
Описание изделия
Защитв прибора с фильтром подавления помех
Преимущества для Вас
- Возможна установка в промзонах
- Комбинированная защитная цепь для подавления перенапряжений, возникающих при переходных процессах, и высокочастотных паразитных напряжений
- Контроль температуры защитной цепи
- Сигнализация разъединения выполняется через сухой контакт для дистанционной сигнализации
- Встроенный индикатор питания автоматически отключается при возникновении неисправности из-за перегрузки.
Окружающие условия
| Степень защиты | IP20 |
|---|---|
| Температура окружающей среды (при эксплуатации) | -25 °C ... 70 °C |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 70 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % |
Общие сведения
| Тип EN | T3 |
|---|---|
| Количество портов | Two |
| Защитная цепь | L-N |
| L-PE | |
| N-PE | |
| Тип монтажа | Монтажная рейка: 35 мм |
| Цвет | черный |
| серебристый | |
| Материал корпуса | Алюминий |
| Степень загрязнения | 2 |
| Класс воспламеняемости согласно UL 94 | V-0 |

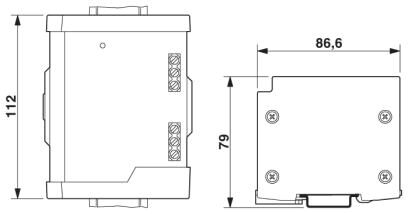

| Конструкция | Модуль для установки на монтажную рейку, неразъемный |
| Полюсов | 2 |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | световая, контакт для дистанционной передачи сигнала |
| Может применяться в странах со следующими кодами | USA, CN, BR |
Защитная цепь
| Номинальное напряжение UN | 120 В AC (TN) |
|---|---|
| 120 В AC (TT - только в комбинации с RCD) | |
| 120 В AC (IT) | |
| Номинальная частота fN | 50 Гц (60 Гц) |
| Макс. напряжение при длит. нагрузке UC | 150 В AC |

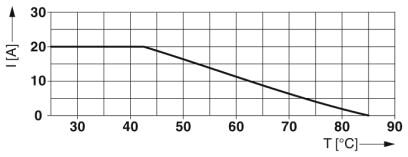

| Номинальный ток IL | 10 A (60 °C) |
| Ток защитного проводника IPE | ≤ 0,6 мА |
| Номинальный импульсный ток утечки In (8/20) мкс | 3 кA |
| Потребляемая мощность в режиме ожидания ПК | ≤ 7,5 ВА (при UREF) |
| ≤ 10 ВА (при UC) | |
| Контрольное напряжение UREF | 132 В AC |
| Комбинированный импульс UOC | 6 кВ (3 кА) |
| Уровень защиты Up | ≤ 0,45 кВ |
| Характеристика TOV при UT (L-N) | 175 В AC (5 с / режим устойчивости) |
| 240 В AC (5 с / режим безопасного сбоя) | |
| 208 В AC (120 мин / режим безопасного сбоя) | |
| Характеристика TOV при UT (L-PE) | 208 В AC (5 с / режим устойчивости) |
| 175 В AC (120 мин / режим устойчивости) | |
| 1332 В AC (200 мс / режим безопасного сбоя) | |
| Характеристика TOV при UT (N-PE) | 1200 В AC (200 мс / режим безопасного сбоя) |
| Время срабатывания tA | ≤ 25 нс |
| Емкость (L-N) | 1 мкФ ±10 % |
| 10 нФ ±10 % (X2-275 V) | |
| Емкость (L-PE) | 2,2 нФ ±20 % (Y2-250 V) |
| Емкость (L-PEN) | 2,2 нФ ±20 % (Y2-250 V) |
| Номинал предохранителя, макс. | 20 A (MCB B / универсальный) |
| 16 A (IT - MCB B / универсальный) | |

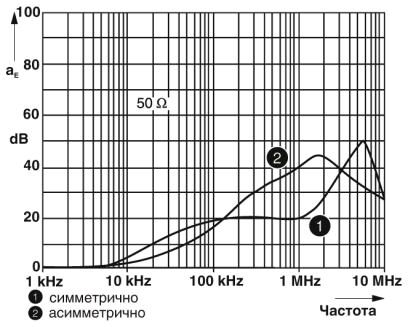

| Вносимое затухание aE, сим. | 20 дБ (≥100 кГц / 50 Ω) |
| Вносимое затухание aE, асим. | 30 дБ (≥ 1 МГц / 50 Ω) |
| Стойкость к короткому замыканию ISCCR | 5 kA AC (TN/TT) |
| 1 kA AC (IT) |
Индикатор / Дистанционная сигнализация
| Функция переключения | Переключающий контакт |
|---|---|
| Рабочее напряжение | 12 В AC ... 250 В AC |
| 250 В DC (250 мA DC) | |
| Рабочий ток | 100 мA AC ... 1 A AC |
| 1 A DC (48 В DC) | |
| Тип подключения | вставные винтовые клеммы |
| Сечение гибкого провода | 0,14 мм² ... 1,5 мм² |
| Сечение жесткого провода | 0,14 мм² ... 1,5 мм² |
| Сечение проводника AWG | 26 ... 16 |
| Резьба винтов | M2 |
| Момент затяжки | 0,25 Нм |
| Длина снятия изоляции | 7 мм |
Параметры соединения
| Тип подключения | Винтовые клеммы |
|---|---|
| Сечение гибкого провода | 2,5 мм² ... 4 мм² |
| Сечение жесткого провода | 2,5 мм² ... 6 мм² |
| Сечение проводника AWG | 14 ... 10 |
| Резьба винтов | M3 |
| Момент затяжки | 0,5 Нм ... 0,6 Нм |
| 4,5 lbf-in. ... 5,5 lbf-in. | |
| Длина снятия изоляции | 8 мм |
Спецификации UL
| Тип SPD | 2CA |
|---|---|
| Максимальное напряжение длительной нагрузки MCOV (L-N) | 150 В AC |
| Максимальное напряжение длительной нагрузки MCOV (L-G) | 150 В AC |
| Максимальное напряжение длительной нагрузки MCOV (N-G) | 150 В AC |
| Защитная цепь | L-N |
| L-G | |
| N-G | |
| Система распределения энергии | Single phase |
| Номинальная частота | 50/60 Гц |
| Ограничитель номинального напряжения VPR (L-N) | 500 В |
| Ограничитель номинального напряжения VPR (L-G) | 500 В |
| Ограничитель номинального напряжения VPR (N-G) | 500 В |
| Номинальный импульсный разрядный ток In | 3 кA |
| Стойкость к короткому замыканию (SCCR) | 5 кA |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
|---|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 4.0 | 27140201 |
|---|---|
| eCl@ss 4.1 | 27130801 |
| eCl@ss 5.0 | 27130801 |
| eCl@ss 5.1 | 27130800 |
| eCl@ss 6.0 | 27130800 |
| eCl@ss 7.0 | 27130806 |
| eCl@ss 8.0 | 27130806 |
| eCl@ss 9.0 | 27130806 |
