Артикул:
2924210
Внутрений код:
PC-2924210
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Характеристики
Вес, шт
—
144,500 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
53 740.80 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

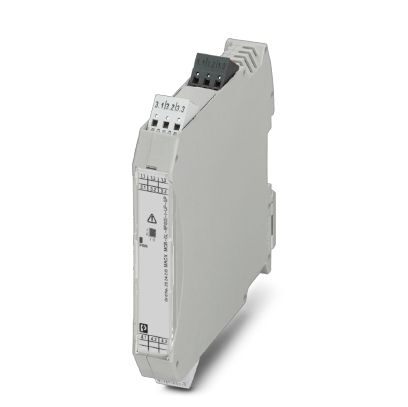

Разделительный усилитель питания для 2- и 3-проводных передатчиков по протоколу HART и широкодиапазонным блоком питания, SIL, зажим push-in
Преимущества для Вас
- Резистор на 250 Ом, управляемый с помощью DIP-переключателя, для повышения полного сопротивления устройств HART в низкоомных системах
- До SIL 2 согласно EN 61508
- Допускается установка в зоне 2, тип взрывозащиты "n" (EN 60079-15)
- Двунаправленная передача цифровых сигналов HART
- Вставные винтовые или пружинные разъемы (технология Push-in), со встроенными контактными гнездами для коммуникаторов HART
- Широкий диапазон напряжения питания 19,2 ... 253 В AC/DC
- Гальваническая развязка 3 цепей
- Выход 0/4...20 мА (активный или пассивный), 0/1...5 В, выбор режима с помощью DIP-переключателя
- Вход 0/4...20 мА, (с подачей питания или без нее)
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -20 °C ... 60 °C (для установки в любом положении) |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Макс. рабочая высота | ≤ 2000 м |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (без выпадения конденсата) |
| Помехоустойчивость | EN 61000-6-2 |
Входные данные
| Сигнальный вход | Режим усилителя с развязкой по питанию |
|---|---|
| Входной сигнал тока | 4 мА ... 20 мА |
| Напряжение питания передатчика | > 16 В (20 мА) |
| > 15,3 В (22,5 мА) | |
| Сигнальный вход | Режим разделительного усилителя |
| Входной сигнал тока | 0 мА ... 20 мА |
| 4 мА ... 20 мА | |
| Падение напряжения |
Выходные данные
| Сигнальный выход | Режим питающего разделительного усилителя |
|---|---|
| Выходной сигнал, напряжение | 1 В ... 5 В (встроенное сопротивление, 250 Ом, 0,1%) |
| конфигурирование с помощью DIP-переключателя | |
| Выходной сигнал, ток | 4 мА ... 20 мА (активный) |
| 4 мА ... 20 мА (пассивн., внешн. источник питания 14 В ... 26 В ) | |
| Передаточная характеристика | 1:1 для входного сигнала |
| Нагрузка / выходная нагрузка, выход тока | |
| Коэффициент пульсаций на выходе | eff |
| Выходные характеристики при ошибке | 0 мА (Разрыв кабеля на входе) |
| ≥ 22,5 мА (Короткое замыкание между проводами на входе) | |
| Сигнальный выход | Режим разделительного усилителя |
| Выходной сигнал, напряжение | 0 В ... 5 В (встроенное сопротивление, 250 Ом, 0,1%) |
| 1 В ... 5 В (встроенное сопротивление, 250 Ом, 0,1%) | |
| Выходной сигнал, ток | 0 мА ... 20 мА (активный) |
| 4 мА ... 20 мА (активный) | |
| 0 мА ... 20 мА (пассивн., внешн. источник питания 14 В ... 26 В ) | |
| 4 мА ... 20 мА (пассивн., внешн. источник питания 14 В ... 26 В ) | |
| Нагрузка / выходная нагрузка, выход тока | |
| Коэффициент пульсаций на выходе | eff |
| Выходные характеристики при ошибке | 0 мА (Разрыв кабеля на входе) |
| 0 мА (Короткое замыкание между проводами на входе) |
Питание
| Наименование | Режим питающего разделительного усилителя |
|---|---|
| Диапазон номинального напряжения питания | 24 В AC/DC ... 230 В AC/DC (50/60 Гц) |
| Диапазон напряжения питания | 19,2 В AC/DC ... 253 В AC/DC (24 В AC/DC ... 230 В AC/DC (-20 % ... +10 %, 50/60 Гц)) |
| Потребляемый ток, макс. | |
| Рассеиваемая мощность | |
| Потребляемая мощность | |
| Наименование | Режим разделительного усилителя |
| Диапазон номинального напряжения питания | 24 В ... 230 В AC/DC (-20 %/+10 %, 50/60 Гц) |
| Потребляемый ток, макс. | |
| Рассеиваемая мощность | |
| Потребляемая мощность |
Характеристики клемм
| Сечение жесткого проводника мин. | 0,2 мм² |
|---|---|
| Сечение жесткого проводника макс. | 1,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение гибкого проводника макс. | 1,5 мм² |
| Сечение провода AWG мин. | 24 |
| Сечение провода AWG макс. | 16 |
| Длина снятия изоляции | 8 мм |
| Тип подключения | Зажимы Push-in |
Общие сведения
| Количество каналов | 1 |
|---|---|
| Ошибка передачи, макс. | |
| Ошибка передачи, стандартная | |
| Температурный коэффициент, максимальный | |
| Ступенчатая характеристика (10-90%) | |
| Индикатор состояния | зеленый светодиод (напряжение питания) |
| Класс воспламеняемости согласно UL 94 | V0 |
| Степень загрязнения | 2 |
| Категория перенапряжения | II |
| Электромагнитная совместимость | Соответствует Директиве по ЭМС |
| Излучение электромагнитных помех | EN 61000-6-4 |
| Материал корпуса | PA 6.6-FR |
| Цвет | cерый |
| Наименование | Вход / выход / питание |
| Гальваническая развязка | 300 Вэфф (Расчетное напряжение изоляции (категория перенапряжения II; степень загрязнения 2, безопасное разделение согласно EN 61010-1)) |
| 2,5 кВ (50 Гц, 1 мин., проверочное напряжение) | |
| Соответствие нормам | Соответствие требованиям ЕС, в дополнение к EN 61326-1 |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| UL, США / Канада | UL 508 Listed |
| UL 61010 Listed | |
| Class I, Div. 2, Groups A, B, C, D T4 | |
| Класс I, зона 2, группа IIC T4 | |
| SIL | 2 |
Стандарты и предписания
| Электромагнитная совместимость | Соответствует Директиве по ЭМС |
|---|---|
| Излучение помех | EN 61000-6-4 |
| Класс воспламеняемости согласно UL 94 | V0 |
| Соответствие нормам | Соответствие требованиям ЕС, в дополнение к EN 61326-1 |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| UL, США / Канада | UL 508 Listed |
| UL 61010 Listed | |
| Class I, Div. 2, Groups A, B, C, D T4 | |
| Класс I, зона 2, группа IIC T4 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
