Артикул:
2926687
Внутрений код:
PC-2926687
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
71,1 кб
Характеристики
Вес, шт
—
813,000 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
30 259.87 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

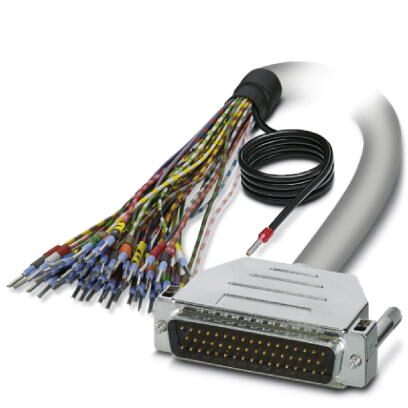

Подготовленный экранированный круглый кабель; Подключение 1: отдельные жилы (50-полюсн.) (Жилы промаркированы и оснащены наконечниками. Экранирующая оплетка выведена на отдельный конец кабеля.); Подключение 2: Штыревой разъем D-SUB (1x 50-полюсн.); длина кабеля: 3 м
Преимущества для Вас
- Обозначение одиночных жил: 1, 2, 3, 4,
- Одиночные жилы оснащены кабельным наконечником
- Штекерный разъем, соответствующий МЭК 60807-2/DIN 41652
- Один конец без разъема
- На одном конце гнездо или вилка D-SUB
- Резьбовые элементы: 2 винта UNC 4-40
- Подключение экрана: кабель H05V-K 1 мм², черный, длина 0,5 м
- Соединение 1:1
Общие сведения
| Макс. допустимое рабочее напряжение | 25 В AC |
|---|---|
| 60 В DC | |
| Нагрузочная способность по току на 1 цепь, макс. | 2 A |
| Длина кабеля | 3 м |
| Наружный диаметр кабеля | 13,5 мм |
| Отдельная жила, сечение | 0,25 мм² |
| Отдельная жила, сечение [AWG] | 24 |
| Экранировка | есть |
| Оплетка из оцинкованной медной проволоки, покрытие прибл. 85 % |
Стандарты и предписания
| Негорючесть | МЭК 60332-1 |
|---|---|
| DIN VDE 0482 часть 332-1 | |
| Подключение согласно стандарту | CUL |
Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -20 °C ... 50 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 70 °C |
Параметры подключения 1
| Наименование, подключение | Уровень полевых устройств |
|---|---|
| Тип подключения | Штыревой разъем D-SUB |
| Количество точек подключения | 1 |
| Полюсов | 50 |
Параметры подключения 2
| Наименование, подключение | Уровень управления |
|---|---|
| Тип подключения | отдельные жилы |
| Полюсов | 50 |
| Указание | Жилы промаркированы и оснащены наконечниками. Экранирующая оплетка выведена на отдельный конец кабеля. |
Цветовой код
| Штекерный соединитель 1 = штекерный соединитель 2 (опционально) = цвет жилы | D-SUB50 (1) = белый |
|---|---|
| D-SUB50 (2) = коричневый | |
| D-SUB50 (3) = зеленый | |
| D-SUB50 (4) = желтый | |
| D-SUB50 (5) = серый | |
| D-SUB50 (6) = розовый | |
| D-SUB50 (7) = синий | |
| D-SUB50 (8) = красный | |
| D-SUB50 (9) = черный | |
| D-SUB50 (10) = фиолетовый | |
| D-SUB50 (11) = серый-розовый | |
| D-SUB50 (12) = красный-синий | |
| D-SUB50 (13) = белый-зеленый | |
| D-SUB50 (14) = коричневый-зеленый | |
| D-SUB50 (15) = белый-желтый | |
| D-SUB50 (16) = желтый-коричневый | |
| D-SUB50 (17) = белый-серый | |
| D-SUB50 (18) = серый-коричневый | |
| D-SUB50 (19) = белый-розовый | |
| D-SUB50 (20) = розовый-коричневый | |
| D-SUB50 (21) = белый-синий | |
| D-SUB50 (22) = коричневый-синий | |
| D-SUB50 (23) = белый-красный | |
| D-SUB50 (24) = коричневый-красный | |
| D-SUB50 (25) = белый-черный | |
| D-SUB50 (26) = коричневый-черный | |
| D-SUB50 (27) = серый-зеленый | |
| D-SUB50 (28) = желтый-серый | |
| D-SUB50 (29) = розовый-зеленый | |
| D-SUB50 (30) = желтый-розовый | |
| D-SUB50 (31) = зеленый-синий | |
| D-SUB50 (32) = желтый-синий | |
| D-SUB50 (33) = зеленый-красный | |
| D-SUB50 (34) = желтый-красный | |
| D-SUB50 (35) = зеленый-черный | |
| D-SUB50 (36) = желтый-черный | |
| D-SUB50 (37) = серый-синий | |
| D-SUB50 (38) = розовый-синий | |
| D-SUB50 (39) = серый-красный | |
| D-SUB50 (40) = розовый-красный | |
| D-SUB50 (41) = серый-черный | |
| D-SUB50 (42) = розовый-черный | |
| D-SUB50 (43) = синий-черный | |
| D-SUB50 (44) = красный-черный | |
| D-SUB50 (45) = белый-коричневый-черный | |
| D-SUB50 (46) = желтый-зеленый-черный | |
| D-SUB50 (47) = серый-розовый-черный | |
| D-SUB50 (48) = синий-красный-черный | |
| D-SUB50 (49) = белый-зеленый-черный | |
| D-SUB50 (50) = зеленый-коричневый-черный |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 5.1 | 27242200 |
|---|---|
| eCl@ss 6.0 | 27249200 |
| eCl@ss 7.0 | 27249205 |
| eCl@ss 8.0 | 27249205 |
| eCl@ss 9.0 | 27242220 |
