Артикул:
2962382
Внутрений код:
PC-2962382
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
68,8 кб
Характеристики
Вес, шт
—
717,000 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
По запросу
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

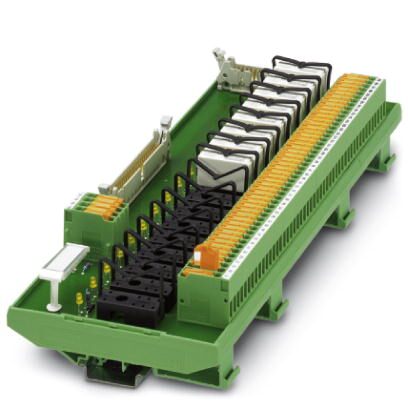

Модуль вывода VARIOFACE, со штекерными колодками для 16 миниатюрных реле, по 1 переключающему контакту, для цепей 24 В постоянного тока, с клеммами с ножевыми размыкателями на выходе (без реле)
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -20 °C ... 50 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 70 °C |
Входные данные
| Входное номинальное напряжение UN | 24 В DC |
|---|---|
| Наименование защиты | Защитный диод |
| Защитная цепь / модуль | Защитный диод |
| Индикация рабочего напряжения | LED зел. |
| Индикатором состояния / канал | LED желт. |
Выходные данные
| Указание | Приведенные значения мощности отключения действительны при применении реле REL-MR- 24DC/21HC (2961312) |
|---|---|
| Исполнение контакта | 1 переключающий контакт |
| Максимальное напряжение переключения | 250 В AC/DC |
| Макс. ток продолжительной нагрузки | 5 A |
| Минимальный коммутационный ток | 10 мА |
| Мощность отключения (активная нагрузка), максимальная | 120 Вт (24 В постоянного тока, τ = 0 мс) |
| 58 Вт (48 В постоянного тока, τ = 0 мс) | |
| 48 Вт (60 В, τ = 0 мс) | |
| 50 Вт (110 В постоянного тока, τ = 0 мс) | |
| 80 Вт (220 В постоянного тока, τ = 0 мс) | |
| 1250 ВА (250 В AC, τ = 0 мс) |
Общие сведения
| Количество каналов | 16 |
|---|---|
| 32 | |
| Возможная комплектация | Миниатюрное реле, REL-MR-24DC/21HC |
| В комплекте с | нет |
| Долговечность механическая | 3x 107 коммутационных циклов |
| Режим работы | 100 % ED |
| Степень защиты | IP00 |
| Монтажное положение | на выбор |
| Указания по монтажу | устанавливаются в ряд без промежутков |
| Цвет | зеленый |
Данные по подключению Подключение 1
| Наименование, подключение | Уровень управления |
|---|---|
| Тип подключения | IDC/FLK штыревой разъем |
| Количество точек подключения | 1 |
| Полюсов | 50 |
| Размер шага | 2,54 мм |
Данные по подключению Подключение 2
| Наименование, подключение | Уровень полевых устройств |
|---|---|
| Тип подключения | Винтовые клеммы с ножевыми размыкателями |
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0,2 мм² ... 4 мм² |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение проводника AWG | 24 ... 12 |
| Количество точек подключения | 48 |
Данные по подключению Подключение 3
| Наименование, подключение | Питание |
|---|---|
| Тип подключения | Винтовые клеммы с ножевыми размыкателями |
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0,2 мм² ... 4 мм² |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение проводника AWG | 24 ... 12 |
| Количество точек подключения | 4 |
Данные по подключению Подключение 4
| Наименование, подключение | Разъем для модуля расширения |
|---|---|
| Тип подключения | IDC/FLK штыревой разъем |
| Количество точек подключения | 1 |
| Полюсов | 20 |
| Размер шага | 2,54 мм |
Поддерживаемые устройства управления
| Дополнительные устройства управления | SIEMENS S7-1500 |
|---|---|
| Дополнительные платы ввода-вывода | 6ES7 522-1BL00-0AB0 |
| 6ES7 522-1BL01-0AB0 | |
| Дополнительные устройства управления | SIEMENS S7-400 |
| Дополнительные платы ввода-вывода | 6ES7 422-1BL00-0AA0 |
| 6ES7 422-7BL00-0AB0 | |
| Дополнительные устройства управления | ALLEN-BRADLEY PLC 5 |
| Дополнительные платы ввода-вывода | 1771 OBN |
| Дополнительные устройства управления | HONEYWELL Experion PKS C200 |
| Дополнительные платы ввода-вывода | TC-ODD 321 |
| Дополнительные устройства управления | MITSUBISHI MELSEC L |
| Дополнительные платы ввода-вывода | LY41PT1P |
| LY42PT1P | |
| Дополнительные устройства управления | MITSUBISHI MELSEC Q |
| Дополнительные платы ввода-вывода | QY81P |
| QY82P | |
| Дополнительные устройства управления | Schneider Electric Modicon TSX QUANTUM |
| Дополнительные платы ввода-вывода | DDO 353 |
| Дополнительные устройства управления | SIEMENS S7-300 / ET 200 M |
| Дополнительные платы ввода-вывода | 6ES7 322-1BL00-0AA0 |
| Дополнительные устройства управления | GE-FANUC RX3i |
| Дополнительные платы ввода-вывода | IC694MDL754 |
Стандарты и предписания
| Стандарты / нормативные документы | DIN EN 50178 |
|---|---|
| МЭК 60664 | |
| Расчетное напряжение изоляции | 260 В AC |
| Расчетное импульсное напряжение | 4 кВ (Базовая изоляция между цепями выходных контактов) |
| 6 кВ (Безопасное разделение и усиленная изоляция, между входной электрической цепью и цепью выходного контакта) | |
| Степень загрязнения | 2 |
| Категория перенапряжения | III |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
