Возможные производители: KLEMSAN

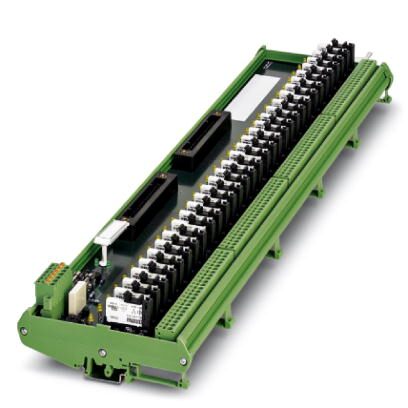

32-канальный релейный модуль для модулей цифрового вывода Yokogawa ADV 551 и ADV 561. Резервный системный разъем, на стороне полевых устройств - пружинные клеммы. Вставные реле с индикатором состояния (светодиод) для каждого канала.
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -20 °C ... 50 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 70 °C |
Входные данные
| Входное номинальное напряжение UN | 24 В DC |
|---|---|
| Диапазон входных напряжений относительно UN | 0,9 ... 1,1 |
| Типовой входной ток при UN | 9 мА |
| Время срабатывания, типовое | 5 мс |
| Время возврата, типовое | 7 мс |
| Защитная цепь / модуль | Защитный диод |
| Защитный диод | |
| Предох. | |
| Индикация рабочего напряжения | LED зел. |
| Индикатором состояния / канал | LED желт. |
Выходные данные
| Исполнение контакта | 1 переключающий контакт |
|---|---|
| Материал контакта | AgSnO |
| Максимальное напряжение переключения | 250 В AC/DC |
| Минимальное напряжение переключения | 12 В AC/DC |
| Макс. ток продолжительной нагрузки | 4 A (См. график завис. пар.) |
| Минимальный коммутационный ток | 100 мА |
| Мощность отключения (активная нагрузка), максимальная | 96 Вт (при 24 В DC) |
| 20 Вт (При 48 В DC) | |
| 18 Вт (При 60 В DC) | |
| 23 Вт (При 110 В DC) | |
| 40 Вт (При 220 В DC) | |
| 1000 ВА (При 250 В AC) |
Общие сведения
| Количество каналов | 32 |
|---|---|
| Долговечность механическая | прибл. 2x 107 коммутационных циклов |
| Режим работы | 100 % ED |
| Монтажное положение | на выбор |
| Указания по монтажу | устанавливаются в ряд без промежутков |
Данные по подключению Подключение 1
| Наименование, подключение | Уровень полевых устройств |
|---|---|
| Тип подключения | Пружинный зажим |
| Сечение жесткого провода | 0,2 мм² ... 4 мм² |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение проводника AWG | 24 ... 12 |
Данные по подключению Подключение 2
| Наименование, подключение | Уровень управления |
|---|---|
| Тип подключения | Совместимы с Yokogawa KS |
| Момент затяжки | 0,5 Нм |
| Количество точек подключения | 2 |
| Полюсов | 50 |
| Указание | Подходящие системные кабели: Phoenix Contact YUC50, Yokogawa AKB331 |
Поддерживаемые устройства управления
| Дополнительные устройства управления | YOKOGAWA CS3000 CentumVP |
|---|---|
| Дополнительные платы ввода-вывода | ADV551 |
| ADV561 | |
| Дополнительные устройства управления | YOKOGAWA STARDOM |
| Дополнительные платы ввода-вывода | NFDV551 |
| NFDV561 |
Стандарты и предписания
| Стандарты / нормативные документы | DIN EN 50178 |
|---|---|
| Расчетное импульсное напряжение | 4 кВ (Базовая изоляция между цепями выходных контактов) |
| 6 кВ (Безопасное разделение и усиленная изоляция, между входной электрической цепью и цепью выходного контакта) | |
| Степень загрязнения | 2 |
| Категория перенапряжения | III |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
