Артикул:
2981541
Внутренний код:
PC-2981541
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
81,3 кб
Характеристики
Вес, шт
—
369,900 GRM
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

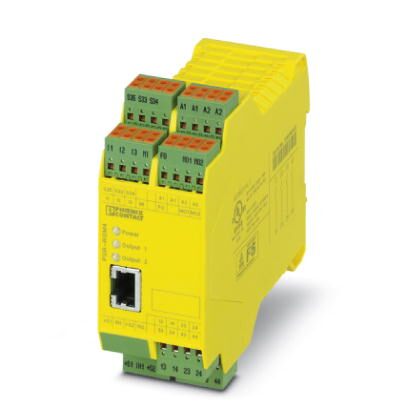

Двухканальное реле частоты вращения и останова до SIL 3 или кат.4, PL e согласно EN ISO 13849, 4 замыкающих контакта, подходит для подключения инкрементных шифраторов и датчиков, втычная пружинная клемма, ширина: 45 мм
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -20 °C ... 55 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 70 °C |
| Макс. допустимая отн. влажность воздуха (при эксплуатации) | 75 % (В среднем, 85 % кратковременно, без выпадения конденсата) |
| Макс. допустимая влажность воздуха (хранение/транспортировка) | 75 % (В среднем, 85 % кратковременно, без выпадения конденсата) |
| Рабочая высота | макс. 2000 м (через NN) |
Входные данные
| Расчетное напряжение питания цепи управления US | |
|---|---|
| Входное номинальное напряжение UN | 24 В DC |
| Диапазон входных напряжений относительно UN | 0,85 ... 1,1 |
| Входной ток при UN, стандартный | 100 мА |
| Напряжение входной, пусковой и обратной цепи | 24 В DC |
| Время срабатывания, типовое | 15 мс |
| Время возврата, типовое | 12 мс |
| Время возврата в состояние готовности | 1 c |
| Индикатор состояния | LED зел. |
| Максимальная частота | 2 кГц (IN1, IN2) |
| 400 кГц (RJ45) |
Выходные данные
| Исполнение контакта | 4 замыкающиеся цепи |
|---|---|
| Материал контакта | AgNi10, + 5 мкм золото |
| Максимальное напряжение переключения | 250 В AC/DC (при поврежденном золотом покрытии) |
| 60 В AC/DC (при наличии золотого покрытия) | |
| Минимальное напряжение переключения | 100 мВ, AC/DC |
| Макс. ток продолжительной нагрузки | 5 A |
| 100 мА (Сигнальный выход) | |
| Максимальный пусковой ток | 6 A |
| Минимальный пусковой ток | 1 мА |
| Среднеквадрат. значение суммарного тока | 42,25 A2 (ITH2 = I12 + I22 + I32 + I42) |
| Мощность отключения (активная нагрузка), максимальная | 67 Вт (24 В постоянного тока, τ = 0 мс) |
| 36 Вт (48 В постоянного тока, τ = 0 мс) | |
| 43 МВт (110 В постоянного тока, τ = 0 мс) | |
| 68 МВт (220 В постоянного тока, τ = 0 мс) | |
| Коммутационная способность минимальная | 1 мВт |
| Долговечность механическая | > 50x 106 коммутационных циклов |
| Выходные предохранители | 6 A gL |
Общие сведения
| Тип реле | Электромеханическое реле с контактами с принудительной коммутацией согласно EN 50205 |
|---|---|
| Нормальный режим работы | 100 % ED |
| Вес нетто | 369,9 г |
| Монтажное положение | на выбор |
| Тип монтажа | Установка на монтажной рейке |
| Указания по монтажу | устанавливаются в ряд без промежутков |
| Степень защиты | IP20 |
| IP54 | |
| Мин. степень защиты на месте установки | IP54 |
| Цвет корпуса | желтый |
Характеристики клемм
| Тип подключения | Пружинный зажим |
|---|---|
| вставной | да |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 1,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение гибкого проводника макс. | 1,5 мм² |
| Сечение провода AWG мин. | 24 |
| Сечение провода AWG макс. | 16 |
| Длина снятия изоляции | 8 мм |
Параметры техники безопасности
| Категория останова | 0 |
|---|---|
| Наименование | МЭК 61508 - высокие требования |
| Уровни совокупной безопасности (SIL) | 3 |
| Наименование | МЭК 61508 - низкие требования |
| Уровни совокупной безопасности (SIL) | 3 |
| Наименование | EN ISO 13849 |
| Уровень эффективности (PL) | e |
| Категория | 4 |
| Наименование | EN 62061 |
| Ограничение претензий касательно класса безопасности (SIL CL) | 3 |
Стандарты и предписания
| Наименование | Воздушный путь и путь утечки между цепями |
|---|---|
| Стандарты / нормативные документы | EN 60664/VDE 0110 |
| Расчетное напряжение изоляции | 250 В |
| Расчетное импульсное напряжение / изоляция | 4 кВ / базовая изоляция (безопасное разделение, усиленная изоляция, напряжение между входной электрической цепью и цепью активации 6 кВ.) |
| Степень загрязнения | 2 |
| Категория перенапряжения | III |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
| eCl@ss 4.0 | 27371102 |
|---|---|
| eCl@ss 4.1 | 27371102 |
| eCl@ss 5.0 | 27371901 |
| eCl@ss 5.1 | 27371900 |
| eCl@ss 6.0 | 27371800 |
| eCl@ss 7.0 | 27371811 |
| eCl@ss 8.0 | 27371811 |
| eCl@ss 9.0 | 27371811 |
