Возможные производители: KLEMSAN
Контроллер Inline с интерфейсом Ethernet для сопряжения с другими устройствами управлениями или системами, поддержка языков программирования согласно МЭК 61131-3, в комплекте с соединительным штекером и держателем маркировки.
Описание изделия

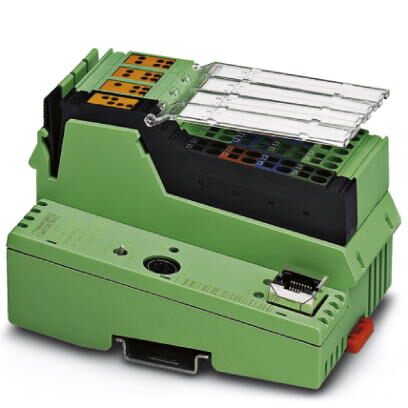

Серия модульных устройств управления Inline Controller производства Phoenix Contact дополнена высокопроизводительными компактными устройствами ILC 150 ETH. Они расширяют возможную область применения устройств серии Inline Controller в условиях ограниченного пространства. Благодаря непосредственной интеграции в системы автоматизации Inline компактные модули допускают наиболее полную адаптацию к имеющимся требованиям. Через встроенный Ethernet-интерфейс возможны настройка и программирование с помощью ПО для автоматизации PC Worx согласно МЭК 61131, параллельный обмен данными с OPC-серверами и коммуникация с оконечными устройствами, поддерживающими протокол TCP/IP.
Контроллеры серии Inline Controller позволяют решать широкий спектр задач с самыми различными требованиями в отношении производительности. Для решения любой конкретной задачи пользователь может всегда подобрать подходящее устройство. Серия представлена компонентами с различной производительностью процессоров, с поддержкой PROFINET и без нее, с сертификатами GL, а также без них.
Преимущества для Вас
- Бесплатный инжиниринг с помощью PC Worx Express (IEC 61131-3)
- Поддержка многочисленных коммуникационных протоколов: http, FTP, SNTP, SNMP, SMTP, SQL, MySQL и др.
- Полноценное ведущее устройство INTERBUS (4096 точек ввода-вывода)
- Файловая система Flash
- FTP-сервер
- Встроенный веб-сервер для визуализации с помощью WebVisit
Окружающие условия
| Степень защиты | IP20 |
|---|---|
| Температура окружающей среды (при эксплуатации) | -25 °C ... 55 °C |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 85 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (согласно DIN EN 61131-2) |
| Допустимая влажность воздуха (хранение / транспортировка) | 10 % ... 95 % (согласно DIN EN 61131-2) |
| Давление воздуха (эксплуатации) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Ударопрочность | 25г, критерий 1 согласно IEC 60068-2-27 |
| Вибрация (при эксплуатации) | 5г |
Система управления
| Инжиниринговый инструмент | PC WORX |
|---|---|
| PC WORX EXPRESS | |
| Диагностический инструмент | DIAG+ |
| Конфигурационный инструмент | Config+ версии 1.01 и выше |
Механическая конструкция
| Масса | 285 г |
|---|---|
| Диагностический дисплей | нет |
| Резервирование системы управления | нет |
Интерфейсы передачи данных
| Интерфейс | Локальная шина INTERBUS-Master (ведущ.) |
|---|---|
| Количество | 1 |
| Тип подключения | Распределитель Inline |
| Скорость передачи данных | 500 kBaud / 2 MBaud (переключаемый) |
| Интерфейс | Задание параметров / обслуживание / диагностика |
| Количество | 1 |
| Тип подключения | 6-контактный разъем MINI-DIN (PS/2) |
| Скорость передачи данных | макс. 115,2 кбит/с |
| Интерфейс | Ethernet 10Base-T/100Base-TX |
| Количество | 1 |
| Тип подключения | Гнездо RJ45 |
| Скорость передачи данных | 10/100 Мбит/с |
Питание
| Потребляемый ток, типовой | 210 мА |
|---|---|
| Потребляемый ток, макс. | 870 мА (370 мА, питание логической схемы + 500 мА, питание аналоговой схемы) |
| Электропитание | 24 В DC |
| Диапазон напряжения питания | 19,2 В DC ... 30 В DC |
| Остаточная пульсация | ± 5 % |
| Рассеиваемая мощность | макс. 5 Вт |
Функция полевой шины
| Количество процессных данных | макс. 4096 бит (INTERBUS) |
|---|---|
| Количество поддерживаемых оконечных устройств | макс. 128 |
| Количество оконечных устройств, подключаемых к локальной шине | макс. 63 (Не превышайте максимально допустимое значение для потребляемого тока) |
| Количество оконечных устройств с каналом параметров | макс. 16 |
| Количество поддерживаемых ответвительных клемм с отводом для удаленной шины | макс. 3 |
Прямые входы/выходы
| Наименование, вход | Цифровые входы |
|---|---|
| Количество входов | 8 |
| Тип подключения | Распределитель потенциала |
| Способ подключения | 2-, 3-, 4-проводной |
| Наименование, выход | Цифровые выходы |
| Количество выходов | 4 |
| Тип подключения | Пружинный зажим |
| Способ подключения | 2-, 3-, 4-проводной |
| Максимальный выходной ток на 1 канал | 500 мА |
Исполняющая система, соотв. МЭК-61131
| Инжиниринговый инструмент | PC WORX |
|---|---|
| PC WORX EXPRESS | |
| Память для программ | тип. 256 кбайт |
| Память для данных | 256 кбайт |
| Память для постоянного хранения данных | 8 кбайт (NVRAM) |
| Количество задач управления | 8 |
| Часы реального времени | да |
Стандарты и предписания
| Вибрация (хранение / транспортировка) | 5г |
|---|---|
| Ударопрочность | 25г, критерий 1 согласно IEC 60068-2-27 |
| Вибрация (при эксплуатации) | 5г |
Environmental Product Compliance
| REACh SVHC | 1,2-dimethoxyethane,ethylene glycol dimethyl ether (EGDME) 110-71-4 |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 4.0 | 27250203 |
|---|---|
| eCl@ss 4.1 | 27240601 |
| eCl@ss 5.0 | 27242215 |
| eCl@ss 5.1 | 27242700 |
| eCl@ss 6.0 | 27242200 |
| eCl@ss 7.0 | 27242207 |
| eCl@ss 8.0 | 27242207 |
| eCl@ss 9.0 | 27242207 |
