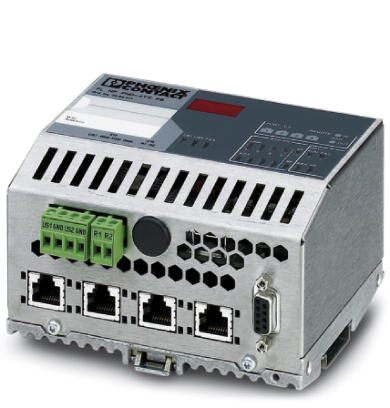

Прокси для PROFINET-RT, поддержка G4-функций, INTERBUS-Proxy со встроенным 4-портовым коммутатором
Описание изделия
Прокси-серверы INTERBUS последнего поколения обеспечивают сквозную интеграцию всей системы INTERBUS со всеми функциями в устройство управления нижнего уровня с функциональностью PROFINET. Задание параметров в системе технической разработки нижнего уровня происходит посредством передачи GSDML-данных.
Основные характеристики и особенности устройств:
- Обмен данными, диагностика и задание параметров происходит через протокол PROFINET
- возможность интеграции и параметрирования в любом устройстве управления с функциональностью PROFINET
- Поддержка LLDP для распознавания топологии
- Скорость обновления PROFINET ≥ 1 мс
Окружающие условия
| Степень защиты | IP20 |
|---|---|
| Температура окружающей среды (при эксплуатации) | -25 °C ... 60 °C |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 70 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (без выпадения конденсата) |
| Допустимая влажность воздуха (хранение / транспортировка) | 10 % ... 95 % (без выпадения конденсата) |
| Давление воздуха (эксплуатации) | 80 кПа ... 108 кПа (2000 м над уровнем моря) |
| Давление воздуха (хранение / транспортировка) | 66 кПа ... 108 кПа (3000 м над уровнем моря) |
Интерфейсы
| Интерфейс | Ethernet |
|---|---|
| Количество портов | 4 |
| Скорость передачи данных | 10/100 Мбит/с |
| Дальность передачи | 100 м |
PROFINET
| Функция устройства | PROFINET-Proxy |
|---|---|
| Спецификация | PROFINET-IO RT, Spec. 2.2 |
| Частота обновления | мин. 1 мс |
Функция
| Функция устройства PROFINET | PROFINET-Proxy |
|---|---|
| Спецификация PROFINET | PROFINET-IO RT, Spec. 2.2 |
| Класс соответствия PROFINET | B |
| Отображение состояний и диагностики | 7-сегментный индикатор / диагностические светодиоды |
| Количество поддерживаемых оконечных устройств | макс. 512 (в зависимости от класса устройства управления и направления передачи данных) |
| Количество данных процесса | 512 слов |
| Количество оконечных устройств с каналом параметров | макс. 126 (512 слов) |
Электропитание
| Электропитание | 24 В DC |
|---|---|
| Остаточная пульсация | 3,6 В(ОП) (В пределах допуст. области напряжений) |
| Диапазон напряжения питания | 18,5 В DC ... 30,2 В DC |
| Потребляемый ток, типовой | тип. 350 мА |
Стандарты и предписания
| Излучение помех | EN 55011 / класс A |
|---|---|
| Вибрация (хранение / транспортировка) | 5г |
| Материалы, не ухудшающие свойств при попадании на них лаков и красок | Да |
| Вибрация (при эксплуатации) | 5г, соотв. МЭК 60068-2-6 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 4.0 | 27250501 |
|---|---|
| eCl@ss 4.1 | 27250501 |
| eCl@ss 5.0 | 27250501 |
| eCl@ss 5.1 | 27250500 |
| eCl@ss 6.0 | 27242600 |
| eCl@ss 7.0 | 27242608 |
| eCl@ss 8.0 | 27242608 |
| eCl@ss 9.0 | 19170103 |
