Артикул:
2986960
Внутрений код:
PC-2986960
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
81 кб
Характеристики
Вес, шт
—
186,500 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
26 911.28 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

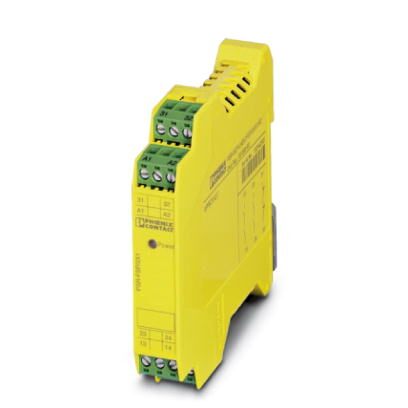

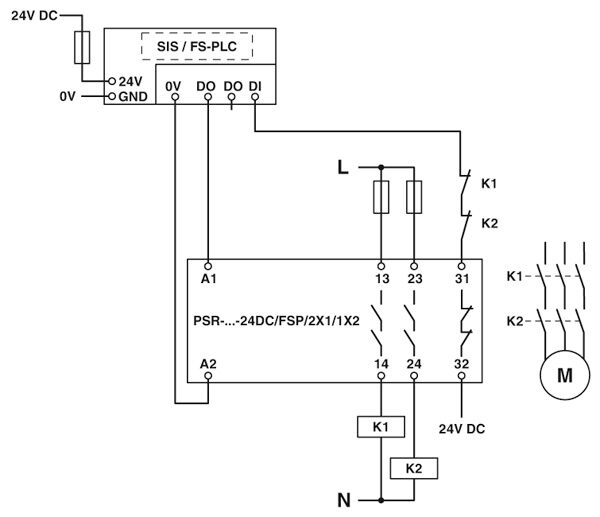

Надежное реле сопряжения для применения в областях с повышенными и пониженными требованиями согласно SIL 3, передает цифровые выходные сигналы на периферийные устройства, 2 цепи активации,1 сигнальный контакт, модуль для безопасного применения, встроенный фильтр тестовых импульсов, вставной винтовой разъем, ширина: 17,5 мм
Преимущества для Вас
- Тонкий корпус 17,5 мм
- До SIL 3 согласно МЭК 61508
- Контакты с принудительной коммутацией согласно EN 50205
- Простое контрольное испытание согласно МЭК 61508 благодаря наличию контакта для передачи сообщений
- Длительный срок службы благодаря фильтрации импульсов при тестировании устройства управления
- Две цепи активации
- Передача цифровых выходных сигналов от бесперебойных устройств управления к периферийным устройствам (клапаны и др.), гальваническая развязка и согласование по мощности
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -20 °C ... 55 °C (Cоблюдайте кривые) |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 70 °C |
| Макс. допустимая отн. влажность воздуха (при эксплуатации) | 75 % (В среднем, 85 % кратковременно, без выпадения конденсата) |
| Макс. допустимая влажность воздуха (хранение/транспортировка) | 75 % (В среднем, 85 % кратковременно, без выпадения конденсата) |
| Рабочая высота | ≤ 2000 м (через NN) |
Входные данные
| Расчетное напряжение питания цепи управления US | 24 В DC -15 % / +10 % |
|---|---|
| Номинальный ток питания цепи управления IS | тип. 55 мА |
| Потребляемая мощность на US | тип. 1,32 Вт |
| Пусковой ток | макс. 100 мА |
| Тип. время притяжения при Us | 50 мс |
| Время возврата, типовое | 50 мс |
| Время возврата в состояние готовности | 1 c |
| Индикация рабочего напряжения | 1 x СИД желт. |
| Защитная схема | Защита от перенапр. Ограничительный диод, 33 В (A1-A2) |
| Частота переключения максимальная | 0,5 Гц |
| Время фильтрации | макс. 5 мс (на A1 при резком падении напряжения при Us) |
| макс. 2 мс (Ширина тестового импульса, высокий тестовый импульс на A1/A2) | |
| ≥ 100 мс (Ширина тестового импульса, высокий тестовый импульс на A1/A2) | |
| Частота тестового импульса = 80 x ширина тестового импульса | |
| макс. 5 мс (Ширина тестового импульса, низкий тестовый импульс на A1/A2) | |
| ≥ 50 мс (Частота тестового импульса, низкий тестовый импульс на A1/A2) | |
| Частота тестового импульса = 15 x ширина тестового импульса |

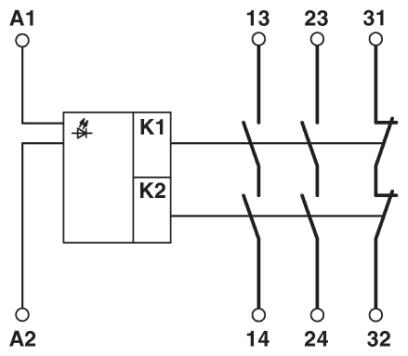

Выходные данные
| Исполнение контакта | 2 цепи активации |
|---|---|
| 1 цепь оповещения | |
| Материал контакта | AgCuNi, + 0,2 Au |
| Максимальное напряжение переключения | 250 В AC/DC (Замыкающий / размыкающий контакт, следует учитывать кривую нагрузки) |
| Минимальное напряжение переключения | 15 В AC/DC (Замыкающий / размыкающий контакт) |
| Макс. ток продолжительной нагрузки | 5 A (Замыкающий контакт, учитывайте кривые изменения характеристик) |
| 100 мА (Размыкатель) | |
| Максимальный пусковой ток | 5 A (Замыкатель) |
| 100 мА (Размыкатель) | |
| Минимальный пусковой ток | 5 мА (Замыкающий / размыкающий контакт) |
| Среднеквадрат. значение суммарного тока | 50 A2 (Cоблюдайте кривые) |
| Мощность отключения (активная нагрузка), максимальная | 120 Вт (24 В DC, τ = 0 мс, размыкающий контакт: 2,4 Вт) |
| 192 Вт (48 В DC, τ = 0 мс, размыкающий контакт: 4,8 Вт) | |
| 162 Вт (60 В DC, τ = 0 мс, размыкающий контакт: 6 Вт) | |
| 66 Вт (110 В DC, τ = 0 мс, размыкающий контакт: 11 Вт) | |
| 60 Вт (220 В DC, τ = 0 мс, размыкающий контакт: 22 Вт) | |
| 1250 ВА (250 В AC, τ = 0 мс, размыкающий контакт: 25 ВА) | |
| Мощность отключения (индуктивная нагрузка), максимальная | 72 Вт (24 В DC, τ = 40 мс, размыкающий контакт: 2,4 Вт) |
| 43 Вт (48 В DC, τ = 40 мс, размыкающий контакт: 4,8 Вт) | |
| 41 Вт (60 В DC, τ = 40 мс, размыкающий контакт: 6 Вт) | |
| 35 Вт (110 В DC, τ = 40 мс, размыкающий контакт: 11 Вт) | |
| 48 Вт (220 В DC, τ = 40 мс, размыкающий контакт: 22 Вт) | |
| Коммутационная способность | мин. 75 мВт |
| Долговечность механическая | 10x 106 коммутационных циклов |
| Выходные предохранители | 10 A gL / gG (Замыкатель) |
| 4 A gL / gG (для применения в устройствах с низкими требованиями к безопасности) | |
| 150 мА Быстродействующий (Размыкатель) |
Общие сведения
| Тип реле | Электромеханическое реле с контактами с принудительной коммутацией согласно EN 50205 |
|---|---|
| Нормальный режим работы | 100 % ED |
| Вес нетто | 186,5 г |
| Монтажное положение | на выбор |
| Тип монтажа | Установка на монтажной рейке |
| Степень защиты | IP20 |
| IP54 | |
| Мин. степень защиты на месте установки | IP54 |
| Материал корпуса | PBT |
| Цвет корпуса | желтый |
Характеристики клемм
| Тип подключения | Винтовые зажимы |
|---|---|
| вставной | да |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение провода AWG мин. | 24 |
| Сечение провода AWG макс. | 12 |
| Длина снятия изоляции | 7 мм |
| Резьба винтов | M3 |
Параметры техники безопасности
| Категория останова | 0 |
|---|---|
| Наименование | МЭК 61508 - высокие требования |
| Уровни совокупной безопасности (SIL) | 3 (макс. 10 % общего уровня SIL; степень диагностического покрытия (DC) блока управления на A1/A2 должна составлять ≥ 90 %) |
| Наименование | МЭК 61508 - низкие требования |
| Уровни совокупной безопасности (SIL) | 3 (макс. 10 % общего уровня SIL; степень диагностического покрытия (DC) блока управления на A1/A2 должна составлять ≥ 90 %) |
| Наименование | EN ISO 13849 |
| Уровень эффективности (PL) | e (Степень диагностического покрытия (DC) блока управления на A1/A2 должна составлять ≥ 99 %) |
| Категория | 4 (Степень диагностического покрытия (DC) блока управления на A1/A2 должна составлять ≥ 99 %) |
| Наименование | EN 62061 |
| Ограничение претензий касательно класса безопасности (SIL CL) | 3 (макс. 10 % общего уровня SIL; степень диагностического покрытия (DC) блока управления на A1/A2 должна составлять ≥ 90 %) |
| Наименование | EN 50156 |
| Уровни совокупной безопасности (SIL) | 3 |
Стандарты и предписания
| Наименование | Воздушный путь и путь утечки между цепями |
|---|---|
| Стандарты / нормативные документы | DIN EN 50178/VDE 0160 |
| Расчетное напряжение изоляции | 250 В |
| Расчетное импульсное напряжение / изоляция | Безопасное разделение, усиленная изоляция 6 кВ между управляющими цепями (A1/A2), (31/32), (13/14, 23/24) |
| Степень загрязнения | 2 |
| Категория перенапряжения | III |
| Ударопрочность | 15г |
| Вибрация (при эксплуатации) | 10 Гц ... 150 Гц, 2г |
| Соответствие нормам | Соответствие CE |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 4.0 | 27371102 |
|---|---|
| eCl@ss 4.1 | 27371102 |
| eCl@ss 5.0 | 27371901 |
| eCl@ss 5.1 | 27371900 |
| eCl@ss 6.0 | 27371800 |
| eCl@ss 7.0 | 27371819 |
| eCl@ss 8.0 | 27371819 |
| eCl@ss 9.0 | 27371819 |
Документы
Техническая документация
81 кб
