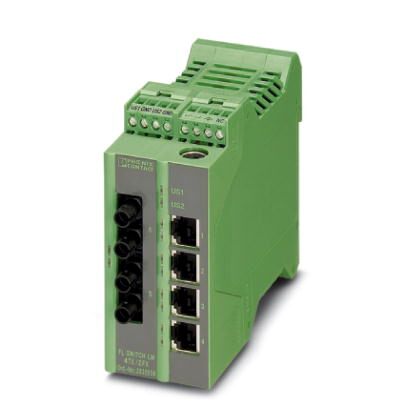

Управляемый коммутатор Ethernet Lean с четырьмя портами RJ45 на 10/100 Мбит/с и двумя одномодовыми портами FX-ST на 100 Мбит/с
Описание изделия
Компактные управляемые коммутаторы Lean (LM) позволяют организовать гибкую и недорогую управляемую сеть Ethernet в пределах системы автоматизации. Благодаря множеству вариантов подключения и расширенному температурному диапазону от -40 °C до +70 °C они идеально соответствуют требованиям промышленных приложений. Поддерживают класс соответствия PROFINET А. Встроенное ПО обеспечивает возможность создания резервных сетей, их диагностики и контроля посредством стандартных IT-протоколов.
Окружающие условия
| Степень защиты | IP20 |
|---|---|
| Температура окружающей среды (при эксплуатации) | -40 °C ... 70 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 30 % ... 95 % (без выпадения конденсата) |
| Допустимая влажность воздуха (хранение / транспортировка) | 30 % ... 95 % (без выпадения конденсата) |
| Давление воздуха (эксплуатации) | 80 кПа ... 108 кПа (2000 м над уровнем моря) |
| Давление воздуха (хранение / транспортировка) | 70 кПа ... 108 кПа (3000 м над уровнем моря) |
Интерфейсы
| Интерфейс | Ethernet (RJ45) |
|---|---|
| Количество портов | 4 (порты RJ45) |
| Указание по типу подключения | Autonegotiation и Autocrossing |
| Среда передачи | Медь |
| Скорость передачи данных | 10/100 Мбит/с |
| Дальность передачи | 100 м (На каждый сегмент) |
| Интерфейс | Ethernet LWL (оптовол. кб.) |
| Количество портов | 2 (ST одномодовый) |
| Среда передачи | Одномодовое стекловолокно |
| Скорость передачи данных | 100 Мбит/с (дуплексный режим) |
| Дальность передачи | 36000 м (оптоволоконный кабель с F-G 9/125 0,36 дБ/км) |
| 32000 м (оптоволоконный кабель с F-G 9/125 0,4 дБ/км) | |
| 26000 м (оптоволоконный кабель с F-G 9/125 0,5 дБ/км) | |
| Длина волны | 1300 nm |
| Интерфейс | Последовательный (RS-232) |
| Тип подключения | RS-232-C, 6-контактный разъем MINI-DIN (PS/2) |
Функция
| Основные функции | Коммутатор с промежуточным хранением, соотв. стандарту IEEE 802.3, 2 класса приоритета согл. IEEE 802.1 P, протокол TCP/IP, поддержка BootP, зеркалирование портов, встроенная функция веб-сервера, многоадресная фильтрация, IGMP Snooping, VLAN, протокол RSTP, DHCP сервер, фильтр РТСР |
|---|---|
| Управление | Управление через Web-интерфейс (HTTP) |
| SNMP v1/v2 | |
| Последовательный интерфейс (V.24) | |
| Функция диагностики | 1:1-Portmirroring |
| Функции фильтра | Quality of Service |
| VLAN (до 8 VLANs) | |
| IGMP Query | |
| Auto-Query-Port | |
| Extended Multicast Filtering | |
| Резервирование | STP (Spanning Tree Protocol) |
| RSTP (Rapid Spanning Tree Protocol) | |
| FRD (Fast Ring Detection) | |
| Large Tree Support | |
| Поддерживаемые браузеры | Internet Explorer от версии 5.5 |
| Класс соответствия PROFINET | Conformance-Class A |
| Отображение состояний и диагностики | СИД: US1, US2 (электропитание), Fail (контакт аварийного сигнала), по 2 СИД на порт Ethernet (Link/Activity и Speed) |
Параметр расширения сети
| Глубина каскадирования | Сеть с топологией "шина" или "звезда": на выбор |
|---|---|
| Максимальная длина кабеля (витая пара) | 100 м |
Электропитание
| Электропитание | 24 В DC (резервный) |
|---|---|
| Остаточная пульсация | 3,6 В(ОП) (В пределах допуст. области напряжений) |
| Диапазон напряжения питания | 18,5 В DC ... 30,5 В DC |
| Потребляемый ток, типовой | 250 мА (при Us = 24 В DC) |
Типы зажимов
| Тип подключения | Винтовые зажимы |
|---|---|
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение провода AWG мин. | 24 |
| Сечение провода AWG макс. | 12 |
| Длина снятия изоляции | 7 мм |
Стандарты и предписания
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
|---|---|
| Тип испытания | Вибростойкость соотв. EN 60068-2-6/IEC 60068-2-6 |
| Данные испытания | Условия эксплуатации / хранения / транспортировки: 5г, 150 Гц, критерий 3 |
| Излучение помех | EN 61000-6-3/-4 |
| Помехоустойчивость | EN 61000-6-2:2005 |
| Вибрация (хранение / транспортировка) | 5г, 150 Гц, cоотв. IEC 60068-2-6 |
| Вибрация (при эксплуатации) | соотв. МЭК 60068-2-6: 5г, 150 Гц |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 10.0.1 | 19170401 |
|---|---|
| eCl@ss 4.0 | 27250501 |
| eCl@ss 4.1 | 27250501 |
| eCl@ss 5.0 | 19030117 |
| eCl@ss 5.1 | 19030100 |
| eCl@ss 6.0 | 19170100 |
| eCl@ss 7.0 | 19170106 |
| eCl@ss 8.0 | 19170106 |
| eCl@ss 9.0 | 19170106 |
