Возможные производители: KLEMSAN

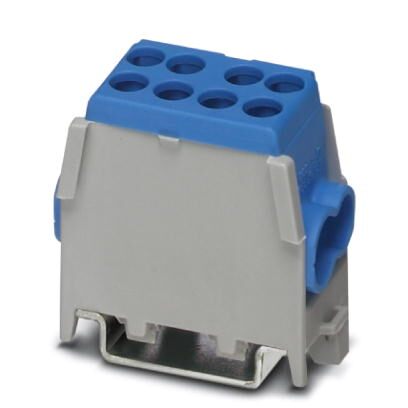

Ответвительный зажим магистрали, номинальное напряжение: 400 В, номинальный ток: 101 A, тип подключения: Винтовые зажимы, Винтовые зажимы, количество точек подсоединения: 4, полюсов: 1, cечение: 1,5 мм² - 25 мм², AWG: 8 - 2, ширина: 23 мм, цвет: синий, тип монтажа: NS 35/7,5, NS 35/15
Общие сведения
| Полюсов | 1 |
|---|---|
| Количество ярусов | 1 |
| Количество точек подключения | 4 |
| Потенциалы | 1 |
| Номинальное сечение | 25 мм² |
| Цвет | синий |
| Изоляционный материал | PA |
| Класс воспламеняемости согласно UL 94 | V0 |
| Расчетное импульсное напряжение | 8 кВ |
| Степень загрязнения | 3 |
| Категория перенапряжения | III |
| Группа изоляционного материала | I |
| Макс. мощность потерь при номинальных условиях | 3,26 Вт |
| Максимальный ток нагрузки | 101 A |
| Номинальный ток IN | 101 A |
| Номинальное напряжение UN | 400 В (макс. 1000 В) |
| Открытая боковая стенка | Нет |
Характеристики клемм
| Тип подключения | Винтовые зажимы |
|---|---|
| Резьба винтов | M5/M6 |
| Длина снятия изоляции | 16 мм |
| Мин. момент затяжки | 2,2 Нм |
| Момент затяжки, макс. | 2,5 Нм |
| Подключение согласно стандарту | МЭК 60998-1 |
| Указание | Работая с гибкими проводами, используйте кабельные наконечники |
| Сечение жесткого проводника мин. | 1,5 мм² |
| Сечение жесткого проводника макс. | 25 мм² |
| Сечение провода AWG мин. | 8 |
| Сечение провода AWG макс. | 2 |
| Сечение гибкого проводника мин. | 10 мм² |
| Сечение гибкого проводника макс. | 16 мм² |
| Мин. сечение гибкого проводника AWG | 8 |
| Сечение гибкого проводника AWG, макс. | 3 |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. | 1,5 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. | 16 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. | 1,5 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. | 10 мм² |
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 16 мм |
| Подключение согласно стандарту | МЭК 60998-1 |
| Мин. момент затяжки | 1,7 Нм |
| Момент затяжки, макс. | 2 Нм |
| Сечение жесткого проводника мин. | 1,5 мм² |
| Сечение жесткого проводника макс. | 16 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. | 1,5 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. | 10 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. | 1,5 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. | 6 мм² |
Стандарты и предписания
| Подключение согласно стандарту | МЭК 60998-1 |
|---|---|
| МЭК 60998-1 | |
| Класс воспламеняемости согласно UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
