Возможные производители: KLEMSAN
Компоненты для проходного монтажа, номинальный ток: 12 A, расчетное напряжение (III/2): 320 В, полюсов: 12, размер шага: 5 мм, тип подключения: Контакты под пайку / разъем для подключения плоского штекера, цвет: зеленый, поверхность контакта: олово, монтаж: Непосредственный монтаж
Преимущества для Вас
- Кабельный разъем на внутренней стороне устройства обеспечивает возможность гибкого размещения проходной детали
- Свободный выбор — жесткий вывод под пайку или стандартизованный плоский штекерный разъем
- Наивысшая гибкость в процессе проектирования устройств — разъем на плату для штекерных разъемов с различными технологиями подключения
- Привинчиваемый фланец для максимальной механической стабильности

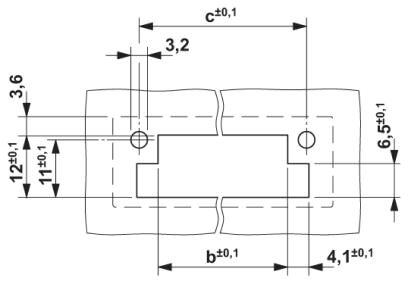

Размеры
| Длина [ l ] | 17,5 мм |
|---|---|
| Ширина [ w ] | 70 мм |
| Высота [ h ] | 38,3 мм |
| Размер шага | 5 мм |
| Размер a | 55 мм |
| Размеры, подключение плоского штекера | 2,8 x 0,8 mm |
Общие сведения
| Серия изделий | DFK-MSTB 2,5/..-GF |
|---|---|
| Полюсов | 12 |
| Тип подключения | Контакты под пайку / разъем для подключения плоского штекера |
| Группа изоляционного материала | I |
| Расчетное импульсное напряжение (III/3) | 4 кВ |
| Расчетное импульсное напряжение (III/2) | 4 кВ |
| Расчетное импульсное напряжение (II/2) | 4 кВ |
| Расчетное напряжение (III/3) | 320 В |
| Расчетное напряжение (III/2) | 320 В |
| Расчетное напряжение (II/2) | 630 В |
| Подключение согласно стандарту | EN-VDE |
| Номинальный ток IN | 12 A |
| Номинальное сечение | 2,5 мм² |
| Максимальный ток нагрузки | 12 A |
| Изоляционный материал | PA |
| Класс воспламеняемости согласно UL 94 | V2 |
Характеристики клемм
| Сечение жесткого проводника мин. | 0,2 мм² |
|---|---|
| Сечение жесткого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение провода AWG мин. | 24 |
| Сечение провода AWG макс. | 12 |
| Ток максимальный, подключение плоского штекера | |
| Размеры, подключение плоского штекера | 2,8 x 0,8 mm |
Стандарты и предписания
| Подключение согласно стандарту | EN-VDE |
|---|---|
| CSA | |
| Класс воспламеняемости согласно UL 94 | V2 |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
