Артикул:
72725
Внутренний код:
EAT-72725
Характеристики
Номинальный ток, А
—
1.6
Вид
—

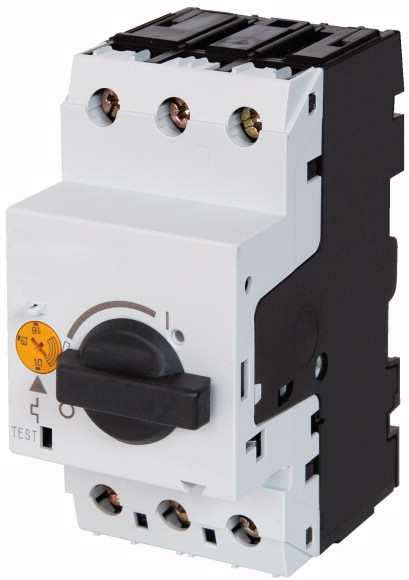

Автоматический выключатель защиты двигателя
Номинальный непрерывный ток, А
—
1.6
Вид зажимов
—
Винтовые
Настройка расцепителя КЗ Irm, А
—
22
Максимальная мощность двигателя , АС-3, 220В, 230В, 240В, кВт
—
0.25
Все характеристики
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Программа поставок
Ассортимент |
Автомат защиты двигателя PKM0 до 32 A | ||||||
Основная функция |
Только защита от короткого замыкания | ||||||
|
|||||||
Примечание |
Подходит также для двигателей класса эффективности IE3. Устройства, совместимые с IE3, обозначаются логотипом на упаковке. |
||||||
Техника присоединения |
Винтовые клеммы | ||||||
графические условные обозначения |
|
||||||
макс. расчетная рабочая мощность |
|||||||
AC-3 |
|||||||
220 В 230 В 240 В |
P | кВт | 0.25 | ||||
380 В 400 В 415 В |
P | кВт | 0.37 | ||||
440 В |
P | кВт | 0.55 | ||||
500 В |
P | кВт | 0.75 | ||||
660 B 690 B |
P | кВт | 1.1 | ||||
измеренный ток длительной нагрузки |
Iu | A | 1.6 | ||||
диапазон установки |
|||||||
Расцепители короткого замыкания
|
|||||||
макс. |
Irm | A | 24.8 | ||||
указания
|
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Технические характеристики для подтверждения типа конструкции |
|||
Номинальный ток для указания потери мощности |
In | A | 1.6 |
Потеря мощности на полюс, в зависимости от тока |
Pvid | W | 0 |
Потеря мощности оборудования, в зависимости от тока |
Pvid | W | 5.36 |
Статическая потеря мощности, не зависит от тока |
Pvs | W | 0 |
Способность отдавать потери мощности |
Pve | W | 0 |
Мин. рабочая температура |
°C | -25 | |
Макс. рабочая температура |
°C | 55 | |
Проверка конструкции IEC/EN 61439 |
|||
10.2 твёрдость материалов и деталей |
|||
10.2.2 Коррозионная стойкость |
Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции |
Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению |
Требования производственного стандарта выполнены. | ||
10.2.5 Подъём |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.6 Испытание на удар |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.7 Ярлыки |
Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.4 Воздушные промежутки и пути утечки тока |
Требования производственного стандарта выполнены. | ||
10.5 Защита от удара электрическим током |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.6 Монтаж оборудования |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.7 Внутренние электрические цепи и соединения |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции |
|||
10.9.2 Электрическая прочность при рабочей частоте |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.3 Прочность по отношению к импульсному напряжению |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.10 Нагрев |
Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
10.11 Стойкость к коротким замыканиям |
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.12 Электромагнитная совместимость |
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.13 Механическая функция |
Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0(отобразить признаки изделий)(скрыть признаки изделий)
| Low-voltage industrial components (EG000017) / Motor protection circuit-breaker (EC000074) | |||
| Electric engineering, automation, process control engineering / Low-voltage switch technology / Circuit breaker (LV < 1 kV) / Motor protection circuit-breaker (ecl@ss8.1-27-37-04-01 [AGZ529013]) | |||
Overload release current setting |
A | 0 - 0 | |
Adjustment range undelayed short-circuit release |
A | 25 - 25 | |
Thermal protection |
No | ||
Phase failure sensitive |
No | ||
Switch off technique |
Magnetic | ||
Rated operating voltage |
V | 690 - 690 | |
Rated permanent current Iu |
A | 1.6 | |
Rated operation power at AC-3, 230 V |
kW | 0.25 | |
Rated operation power at AC-3, 400 V |
kW | 0.37 | |
Type of electrical connection of main circuit |
Screw connection | ||
Type of control element |
Turn button | ||
Device construction |
Built-in device fixed built-in technique | ||
With integrated auxiliary switch |
No | ||
With integrated under voltage release |
No | ||
Number of poles |
3 | ||
Rated short-circuit breaking capacity lcu at 400 V, AC |
kA | 150 | |
Degree of protection (IP) |
IP20 | ||
Height |
mm | 93 | |
Width |
mm | 45 | |
Depth |
mm | 76 |
Документы
|
Номинальный ток, А
|
1.6 |
|
Вид
|
Автоматический выключатель защиты двигателя |
|
Номинальный непрерывный ток, А
|
1.6 |
|
Вид зажимов
|
Винтовые |
|
Настройка расцепителя КЗ Irm, А
|
22 |
|
Максимальная мощность двигателя , АС-3, 220В, 230В, 240В, кВт
|
0.25 |
|
Максимальная мощность двигателя , АС-3, 380В, 400В, 415В, кВт
|
0.37 |
|
Максимальная мощность двигателя , АС-3, 440В, кВт
|
0.55 |
|
Максимальная мощность двигателя , АС-3, 500В, кВт
|
0.75 |
|
Максимальная мощность двигателя , АС-3, 660В, 690В, кВт
|
41640 |
