Артикул:

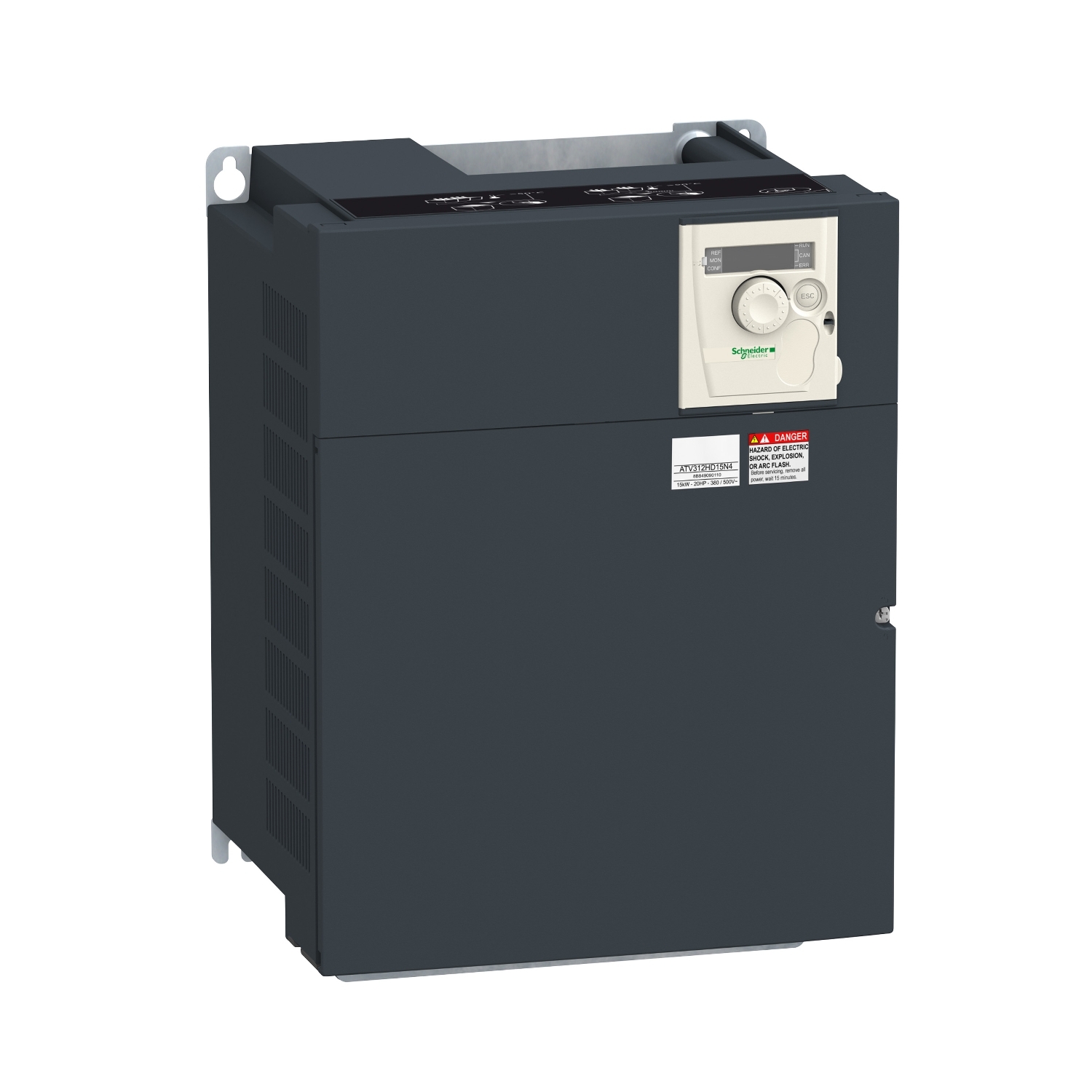

ATV312HD15M3
Внутрений код:
SE-ATV312HD15M3
*MSRP (Manufacturer's Suggested Retail Price) - рекомендованная производителем розничная цена. Для получения Вашей индивидуальной стоимости, обратитесь к менеджеру
Характеристики
Кол-во фаз
—
3
Мощность
—
15
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
По запросу
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
| серия продукта | Altivar 312 |
|
|---|---|---|
| тип устройства или его аксессуаров | Привод с регулируемой частотой вращения |
|
| назначение изделия | Асинхронные электродвигатели |
|
| специальная область применения продукта | Простая машина |
|
| стиль сборки | С радиатором |
|
| наименование компонента | ATV312 |
|
| мощность двигателя, кВт | 15 кВт |
|
| мощность двигателя, л.с. | 20 лс |
|
| [Us] номинальное напряжение сети | 200...240 В (- 15...10 %) |
|
| частота сети питания | 50...60 Hz (- 5...5 %) |
|
| число фаз сети | 3 фазы |
|
| линейный ток | 82.1 А для 200 В, 22 кА 71.9 А для 240 В |
|
| фильтр помех | Без фильтра помех |
|
| полная мощность | 28.5 кВ·А |
|
| макс. переходной ток | 99 А для 60 с |
|
| рассеиваемая мощность, Вт | 628 Вт при номинальной нагрузке |
|
| диапазон скоростей | 1...50 |
|
| профиль управления асинхронным электродвигателем | Заводская настройка: постоянный момент Бессенсорное векторное управление двигателем с помощью сигнала ШИМ |
|
| электрическое соединение | L1, L2, L3, U, V, W, PA, PB, PA/+, PC/- зажим 25 мм² AWG 3 Al1, Al2, Al3, AOV, AOC, R1A, R1B, R1C, R2A, R2B, LI1...LI6 зажим 2,5 мм² AWG 14 |
|
| питание | Внутреннее питание для логических входов при 19...30 В, <= 100 мА для защита от перегрузки и короткого замыкания Внутреннее питание для регулировочного потенциометра (2,2 - 10 кОм) при 10...10.8 В, <= 10 мА для защита от перегрузки и короткого замыкания |
|
| протокол порта обмена данными | CANopen Modbus |
|
| степень защиты IP | IP20 на верхней части без закрывающей пластины IP21 на соединительных зажимах IP31 на верхней части IP41 на верхней части |
|
| опциональная карта | Шлейф CANopen коммуникационная карта DeviceNet коммуникационная карта Fipio коммуникационная карта Modbus TCP коммуникационная карта Profibus DP коммуникационная карта |
| пределы напряжения питания | 170...264 В |
|
|---|---|---|
| частота сети | 47,5...63 Гц |
|
| предполагаемый линейный Isc | 22 кА |
|
| непрерывный выходной ток | 66 А при 4 kHz |
|
| выходная частота | 0...500 кГц |
|
| номинальн. частота коммутации | 4 kHz |
|
| частота коммутации | 2...16 kHz регулируем. |
|
| переходная перегрузка по вращающему моменту | 170...200 % номинального крутящего момента двигателя |
|
| тормозной момент | 100 % с тормозным резистором постоянно 150 % без тормозного резистора 150 % с тормозным резистором для 60 с |
|
| контур регулирования | ПИ регулятор частоты |
|
| компенсация проскальзывания вала двигателя | Регулируем. Автоматически при любой нагрузке Подавляемый |
|
| выходное напряжение | <= напряжение питания |
|
| момент затяжки | 4.5 Н-м L1, L2, L3, U, V, W, PA, PB, PA/+, PC/- 0.6 Н-м Al1, Al2, Al3, AOV, AOC, R1A, R1B, R1C, R2A, R2B, LI1...LI6 |
|
| изоляция | Между цепями питания и управления |
|
| номер аналогового входа | 3 |
|
| Тип подключения | AI1 задаваем. напряжение 0...10 V, входное напряжение 30 В макс., полное сопротивление 30000 Ом AI2 задаваем. напряжение +/- 10 V, входное напряжение 30 В макс., полное сопротивление 30000 Ом AI3 задаваемый ток 0...20 mA, полное сопротивление 250 Ом |
|
| длительность выборки | AI1, AI2, AI3 8 мс для аналоговых входа LI1...LI6 4 мс для дискретный |
|
| время выполнения команды выключателем | AOV, AOC 8 ms для аналоговый R1A, R1B, R1C, R2A, R2B 8 ms для дискретный |
|
| ошибка линеаризации | +/- 0,2 % для выход |
|
| номер аналогового выхода | 1 |
|
| тип аналогового выхода | AOC задаваемый ток 0...20 mA, полное сопротивление 800 Ом, разрешение 8 бит AOV задаваем. напряжение 0...10 V, полное сопротивление 470 Ом, разрешение 8 бит |
|
| тип дискретных входов | (LI1...LI4) логический вход не подсоединен, < 13 В (состояние 1) (LI1...LI6) отрицательная логика («источник»), > 19 В (состояние 0) (LI1...LI6) положительная логика (источник), < 5 В (состояние 0), > 11 В (состояние 1) |
|
| количество дискретных выходов | 2 |
|
| тип дискретного выхода | (R1A, R1B, R1C) задаваем. релейная логика 1 Н.О. + 1 Н.З., электрическая устойчивость 100000 циклы (R2A, R2B) задаваем. релейная логика Н.З., электрическая устойчивость 100000 циклы |
|
| минимальный коммутируемый ток | R1-R2 10 мА при 5 В пост. ток |
|
| макс. коммутируемый ток | R1-R2 - индуктивн. нагрузка, 2 А при 250 В пер. ток, (cos phi = 0.4, and L/R = 7 мс) R1-R2 - индуктивн. нагрузка, 2 А при 30 В пост. ток, (cos phi = 0.4, and L/R = 7 мс) R1-R2 - резистивные нагрузка, 5 А при 250 В пер. ток, (cos phi = 1, and L/R = 0 мс) R1-R2 - резистивные нагрузка, 5 А при 30 В пост. ток, (cos phi = 1, and L/R = 0 мс) |
|
| количество дискретных входов | 6 |
|
| тип дискретного входа | (LI1...LI6) программируемый, 24 V 0...100 мА с PLC, полное сопротивление 3500 Ом |
|
| программы ускорения и замедления | Линейн., задается отдельно, от 0,1 до 999,9 с S, U или по выбранный заказчиком |
|
| торможение до остановки | Подачей пост. тока |
|
| типы реализуемых защит | Исчезновение фазы на входе привод Цепи защиты от повышенного и пониженного напряжения линии питания привод Функция защиты от значительного уменьшения напряжения 3-фазного питания привод Исчезновения фаз двигателя привод Сверхток между выходной фазой и землей (только при включенном питании) привод Защита от перегрева привод Короткое замыкание между фазами двигателя привод Тепловая защита двигатель |
|
| сопротивление изоляции | >= 500 мОм в 500 В пост. тока в течение 1 минуты |
|
| локальная индикация | 1 светодиод красный для напряжение привода Четыре 7-сегментных дисплея для состояние шины CANopen |
|
| постоянная времени | 5 мс для изменения опорного значения |
|
| разрешение по частоте | Аналоговый вход 0,1...100 Гц Дисплейный блок 0,1 Гц |
|
| тип разъема | 1 RJ45 Modbus/CANopen |
|
| физический интерфейс | RS485 многоточечная последовательная линия |
|
| кадр передачи | RTU |
|
| скорость передачи | 10, 20, 50, 125, 250, 500 Кбит/с или 1 Мбит/с CANopen 4800, 9600 или 19200 бит/с Modbus |
|
| кол-во адресов | 1...247 Modbus 1...127 CANopen |
|
| кол-во приводов | 127 CANopen 31 Modbus |
|
| маркировка | CE |
|
| рабочее положение | Вертикальный +/- 10 градусов |
|
| внешний размер | 330 x 245 x 190 mm |
|
| высота | 329.5 мм |
|
| ширина | 245 мм |
|
| глубина | 192 мм |
|
| масса продукта | 10.5 кг |
| электрическая прочность изоляции | 2040 В постоянный ток между зажимами заземления и питания 2880 В переменный ток между зажимами управления и питания |
|
|---|---|---|
| электромагнитная совместимость | Испытание на невосприимчивость к коммутационным помехам/коротким пакетам в соответствии с IEC 61000-4-4 уровень 4 Испытание стойкости к с электролитическому разряду в соответствии с IEC 61000-4-2 уровень 3 Испытание на стойкость к радиочастотным помехам в соответствии с IEC 61000-4-3 уровень 3 Невосприимчивость к импульсным помехам 1,2/50 мкс - 8/20 мкс в соответствии с IEC 61000-4-5 уровень 3 |
|
| стандарты | IEC 61800-3 IEC 61800-5-1 |
|
| сертификация продукта | CSA C-Tick DNV GOST NOM UL |
|
| степень загрязнения | 2 |
|
| защитное исполнение | TC |
|
| виброустойчивость | 1,5 мм (f = 3...13 Гц) в соответствии с EN/IEC 60068-2-6 1 gn (f = 13...150 Гц) в соответствии с EN/IEC 60068-2-6 |
|
| ударопрочность | 15 gn для 11 мс в соответствии с EN/IEC 60068-2-27 |
|
| относительная влажность | 5...95 % без образования конденсата в соответствии с IEC 60068-2-3 5...95 % без падения капель воды в соответствии с IEC 60068-2-3 |
|
| температура окружающей среды при хранении | -25...70 °C |
|
| рабочая температура окружающей среды | -10...50 °C без ухудшения номинальных значений с защитной крышкой сверху привода -10...60 °C с понижающим коэффициентом без защитной крышки сверху привода |
|
| рабочая высота | <= 1000 м без ухудшения номинальных значений 1000...3000 м с уменьшением номинального тока на 1 % при увеличении высоты на 100 м |
| Соответствие экологическому статусу | Продукт категории Green Premium |
|
|---|---|---|
| Директива RoHS (формат даты: YYWW, 2 цифры года и 2 цифры номера недели) | ||
| Регламент REACh | ||
| Экологический профиль продукта | ||
| Инструкция по утилизации продукта | Доступно |
| Период | Срок гарантии на данное оборудование составляет 18 месяцев со дня ввода его в эксплуатацию, что подтверждается соответствующим документом, но не более 24 месяцев с даты поставки |
|---|
