Артикул:

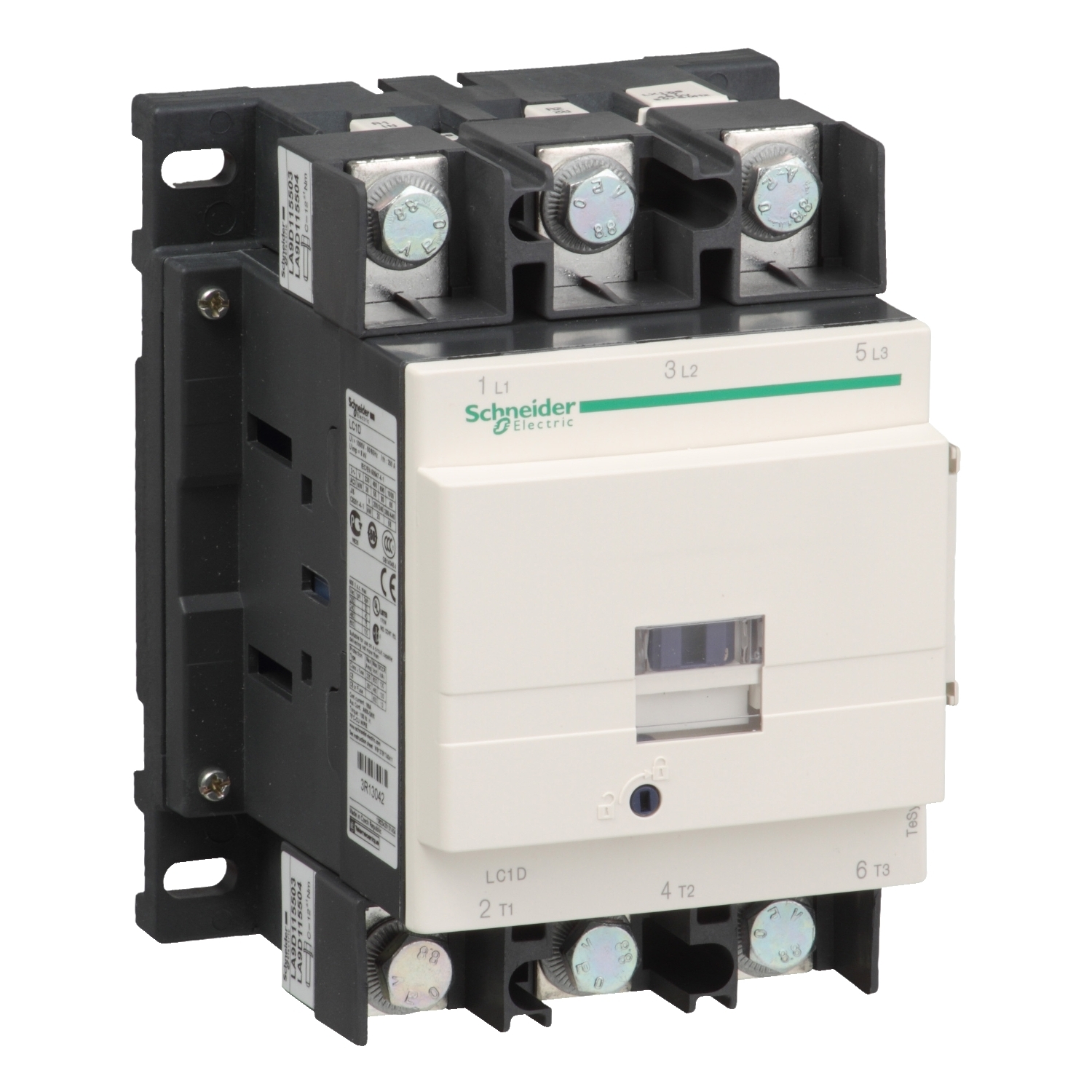

LC1D15065BD
Внутрений код:
SE-LC1D15065BD
*MSRP (Manufacturer's Suggested Retail Price) - рекомендованная производителем розничная цена. Для получения Вашей индивидуальной стоимости, обратитесь к менеджеру
Характеристики
Номинальный ток АС-3, 400В; А
—
150
Тип управляющего напряжения
—
24V DC
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
По запросу
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
| диапазон | TeSys |
|
|---|---|---|
| наименование изделия | TeSys D |
|
| тип устройства или его аксессуаров | Контактор |
|
| краткое название устройства | LC1D |
|
| применение контактора | Управление электродвигателем Активная нагрузка |
|
| категория применения | AC-1 AC-3 |
|
| описание полюсов | 3P |
|
| конфигурация контактов полюса | 3 Н.О. |
|
| [Ue] номинальное рабочее напряжение | <= 300 В постоянный ток для силовая цепь <= 1000 V переменный ток 25...400 Hz для силовая цепь |
|
| [Icw] номинальный кратковременно допустимый ток | 200 А (<= 60 °C) в <= 440 V переменный ток AC-1 для силовая цепь 150 А (<= 60 °C) в <= 440 V переменный ток AC-3 для силовая цепь |
|
| мощность двигателя, кВт | 100 кВт в 660...690 V переменный ток 50/60 Гц 40 кВт в 220...230 V переменный ток 50/60 Гц 75 кВт в 1000 V переменный ток 50/60 Гц 75 кВт в 380...400 V переменный ток 50/60 Гц 90 кВт в 500 V переменный ток 50/60 Гц 80 кВт в 415...440 V переменный ток 50/60 Гц |
|
| мощность двигателя, л.с. | 40 лс в 200/208 V переменный ток 50/60 Гц для 3 фазы электродвигатели 50 лс в 230/240 V переменный ток 50/60 Гц для 3 фазы электродвигатели 100 лс в 460/480 V переменный ток 50/60 Гц для 3 фазы электродвигатели 125 лс в 575/600 V переменный ток 50/60 Гц для 3 фазы электродвигатели |
|
| тип цепи управления | Пост. ток стандартный |
|
| напряжение цепи управления | 24 V пост. ток |
|
| вспом. контакты, доступные на каждом контакторе | 1 Н.О. + 1 Н.З. |
|
| [Up] номинальное импульсное выдерживаемое напряжение | В соответствии с IEC 60947 |
|
| категория перенапряжения | III |
|
| [Ith] условный тепловой ток на открытом воздухе | 200 А в <= 60 °C для силовая цепь |
|
| Номинальная включающая способность Irms | 1660 А в 440 V для силовая цепь в соответствии с IEC 60947 140 А переменный ток для цепь сигнализации в соответствии с IEC 60947-5-1 250 А постоянный ток для цепь сигнализации в соответствии с IEC 60947-5-1 |
|
| номинальная отключающая способность | 1400 А в 440 V для силовая цепь в соответствии с IEC 60947 |
|
| [Icw] номинальный кратковременно выдерживаемый ток | 100 А 1 с цепь сигнализации 120 А 500 мс цепь сигнализации 140 А 100 мс цепь сигнализации 250 А <= 40 °C 10 мин силовая цепь 580 А <= 40 °C 1 мин силовая цепь 1200 А <= 40 °C 10 с силовая цепь 1400 А <= 40 °C 1 с силовая цепь |
|
| соответствующий номинал предохранителя | 250 А gG в <= 690 V координация тип 2 для силовая цепь 315 А gG в <= 690 V координация тип 1 для силовая цепь 10 А gG для цепь сигнализации в соответствии с IEC 60947-5-1 |
|
| среднее полное сопротивление | 0.6 мОм в 50 Гц - Ith 200 А для силовая цепь |
|
| [Ui] номинальное напряжение изоляции | 1000 В для силовая цепь в соответствии с IEC 60947-4-1 600 В для силовая цепь сертификации CSA 600 В для силовая цепь сертификации UL 690 В для цепь сигнализации в соответствии с IEC 60947-1 600 В для цепь сигнализации сертификации CSA 600 В для цепь сигнализации сертификации UL |
|
| электрическая износостойкость | 0.85 млн. циклов 150 А AC-3 при Ue <= 440 V 1 млн. циклов 200 А AC-1 при Ue <= 440 V |
|
| мощность, рассеиваемая одним полюсом | 24 Вт AC-1 13.5 Вт AC-3 |
|
| защитная крышка | Без |
|
| монтажная опора | Монтаж на панель Рейка |
|
| стандарты | CSA C22.2 № 14 EN 60947-4-1 EN 60947-5-1 IEC 60947-4-1 IEC 60947-5-1 UL 508 |
|
| сертификация продукта | BV CCC CSA DNV GL GOST LROS (Lloyds register of shipping) RINA UL |
|
| присоединения | Силовая цепь : шины 1 5 x 25 мм Цепь управления : клеммы с кольцевыми наконечниками - наружный диаметр: 8 мм Силовая цепь : клеммы с кольцевыми наконечниками - наружный диаметр: 25 мм |
|
| момент затяжки | Цепь управления : 1.2 Н-м - клеммы с кольцевыми наконечниками - с помощью отвертки плоск. Ø 6 мм винт: M3,5 Цепь управления : 1.2 Н-м - клеммы с кольцевыми наконечниками - с помощью отвертки Philips No 2 винт: M3,5 Силовая цепь : 12 Н-м - клеммы с кольцевыми наконечниками шестигранный 13 мм винт: M8 Силовая цепь : 12 Н-м - шины шестигранный 13 мм винт: M8 |
|
| время срабатывания | 20...35 мс включение 40...75 мс отключение |
|
| безопасный уровень надежности | B10d = 1369863 циклы контактор с номинальной нагрузкой в соответствии с EN/ISO 13849-1 B10d = 20000000 циклы контактор с механической нагрузкой в соответствии с EN/ISO 13849-1 |
|
| механическая износостойкость | 8 млн. циклов |
|
| рабочая частота | 1200 цикл/ч в <= 60 °C |
| технология использования катушек | Со встроенным устройством подавления помех |
|
|---|---|---|
| пределы напряжения цепи управления | 0,75...1,2 Uc находится в состоянии работы в 55 °C, постоянный ток 0,15...0,4 Uc отпускание в 55 °C, постоянный ток |
|
| постоянная времени | 25 мс |
|
| пусковая мощность, Вт | 270...365 Вт в 20 °C |
|
| потребляемая мощность при удержании, Вт | 2.4...5.1 Вт в 20 °C |
|
| тип вспом. контактов | Тип механически связанный (1 Н.О. + 1 Н.З.) в соответствии с IEC 60947-5-1 Тип дублирующий контакт (1 Н.З.) в соответствии с IEC 60947-4-1 |
|
| частота цепи сигнализации | 25...400 Гц |
|
| минимальный коммутируемый ток | 5 мА для цепь сигнализации |
|
| минимальное коммутируемое напряжение | 17 В для цепь сигнализации |
|
| время без перекрытия | 1.5 мс при снятии напряжения (между НЗ и НО контактом) 1.5 мс при подаче напряжения (между НЗ и НО контактом) |
|
| сопротивление изоляции | > 10 МОм для цепь сигнализации |
| степень защиты IP | IP20 лицевая панель в соответствии с IEC 60529 |
|
|---|---|---|
| защитное исполнение | TH в соответствии с IEC 60068-2-30 |
|
| степень загрязнения | 3 |
|
| рабочая температура окружающей среды | -5...60 °C |
|
| температура окружающей среды при хранении | -60...80 °C |
|
| допустимая температура воздуха вокруг устройства | -40...70 °C при Uc |
|
| рабочая высота | 3000 м без ухудшение характеристик по температуре |
|
| огнестойкость | 850 °C в соответствии с IEC 60695-2-1 |
|
| огнестойкость | V1 в соответствии с UL 94 |
|
| механическая стойкость | Вибрации контактор разомкнут 2 g (ном.), 5...300 Гц Вибрации контактор замкнут 4 g (ном.), 5...300 Гц Удары контактор замкнут 15 g (ном.) в течение 11 мс Удары контактор разомкнут 6 g (ном.) в течение 11 мс |
|
| высота | 158 мм |
|
| ширина | 120 мм |
|
| глубина | 136 мм |
|
| масса продукта | 2,5 кг |
| Соответствие экологическому статусу | Продукт категории Green Premium |
|
|---|---|---|
| Директива RoHS (формат даты: YYWW, 2 цифры года и 2 цифры номера недели) | ||
| Регламент REACh | ||
| Экологический профиль продукта | ||
| Инструкция по утилизации продукта |
| Период | Срок гарантии на данное оборудование составляет 18 месяцев со дня ввода его в эксплуатацию, что подтверждается соответствующим документом, но не более 24 месяцев с даты поставки |
|---|
