Функция |
Технологические модули XN300 | ||
Техника присоединения |
Вставная пружинная клемма | ||
функция |
серийный интерфейсный модуль XN-322 для XN300 | ||
Краткое описание |
Модуль последовательного интерфейса, данные от 2 датчиков SSI через RS422, 32 бит / 125 кГц, 250 кГц, 500 кГц, 1 МГц | ||
Описание |
Интерфейсный модуль для анализа данных от двух абсолютных энкодеров через интерфейс RS422, специально разработан для датчиков SSI (например, мерные линейки для длины с абсолютной кодировкой угла и т.д.). Поддерживаются некодированные энкодеры и энкодеры с кодом Грея (код Грея внутри устройства преобразуется в двоичный код). 32 бит / 125 кГц, 250 кГц, 500 кГц, 1 МГц. | ||
Применяемое для |
XN-312-… |
Технические характеристики
| Общая информация | |||
Стандарты и предписания |
IEC/EN 61131-2 IEC/EN 61000-6-2 IEC/EN 61000-6-4 |
||
Электромагнитная совместимость (ЭМС) |
|||
ESD |
Воздушный / контактный разряд | кВ | 8 / 4 |
Электромагнитные поля |
(0,08…1) / (1,4…2) / (2…2,7) ГГц | V/m | 10 / 3 / 1 |
Импульсное напряжение |
|||
Кабель питания |
кВ | 2 | |
Сигнальная линия |
кВ | 1 | |
Скачок напряжения |
|||
Питающий провод (сим. / асим.) |
кВ | 0,5 / 0,5 | |
Сигнальный провод (асим.) |
кВ | 1 | |
Впуск |
В | 10 | |
Излучаемые радиопомехи (излучаемые, высокочастотные) |
(30...230 мГц) / (230...1000 мГц) | dB | 40 / 47 Класс A |
Варианты напряжения/просадки напряжения |
Да / 10 мс | ||
Условия окружающей среды |
|||
Климат |
|||
Стойкость к климатическим воздействиям |
Сухое тепло в соответствии с IEC 60068-2-2 Влажный нагрев в соответствии с EN 60068-2-3 |
||
Давление воздуха (эксплуатация) |
hPa | 795 - 1080 | |
относительная влажность |
0 - 95 %, без образования конденсата | ||
Конденсация |
предотвратить соответствующими мерами | ||
Температура |
|||
Эксплуатация |
°C | 0 - +60 | |
Хранение, транспорт |
? | °C | -20 - +85 |
Класс защиты |
IP20 | ||
установочное положение |
горизонтально | ||
свободное падение, в упаковке (IEC/EN 60068-2-32) |
M | 1 | |
Колебания |
3,5 мм / 1 г | Гц | 5 - 8,4 / 8,4 -150 |
Удароустойчивость |
Полусинус 15 г/11 мс | Шоки | 18 |
| Соединительные клеммы | |||
Расчетные характеристики |
|||
Группа изоляции |
I | ||
Категория перенапряжения / степень загрязнения |
III / 3 | ||
Номинальное напряжение |
В | 160 | |
Макс. нагрузочный ток / попер. сечение |
A / мм? | X (не указано производителем штекера) | |
Техника присоединения в направлении вверх |
Вставная пружинная клемма (штепсельный разъем) | ||
Длина зачистки |
мм | 10 | |
Калиберная пробка IEC/EN 60947-1 |
A1 | ||
Емкость подключения |
|||
"e" одножильный H 07V-U |
мм2 | 0,2 - 1,5 | |
"f" тонкопроволочный H 07V-K |
мм2 | 0,2 - 1,5 | |
"f" с оконечными муфтами без пластмассовых колец согласно DIN 46228-1 (оконечные муфты герметично прижаты) |
мм2 | 0,25 - 1,5 | |
"f" с оконечными муфтами с пластмассовым кольцом согласно DIN 46228-1 (оконечные муфты герметично прижаты) |
мм2 | 0,25-1,5 | |
Размер провода |
AWG | 24 - 16 | |
| Электропитание | |||
Электропитание - вход |
|||
Питающее напряжение |
|||
Потребляемая мощность при +24-В питании |
I | мА | (тип.) 27 |
Гальваническое разделение |
PE | нет | |
Потеря мощности |
|||
Потеря мощности (без активных каналов) |
W | 1 | |
Макс. потеря мощности |
W | 1.06 | |
Указания по потере мощности |
В качестве макс. мощности потерь указана макс. мощность, возникающая в корпусе устройства. | ||
| Цифровые входы | |||
Абсолютные энкодеры |
|||
Каналы |
Количество | 2 | |
Тип соединения |
RS422 | ||
Оконечное сопротивление |
Внутр. | ||
Каналы передачи |
CL, D | ||
Скорость передачи данных |
с возможностью настройки | ||
Разрешение |
Бит | 32 | |
Кодировка |
бинарный/серый | ||
Гальваническое разделение |
нет | ||
Потеря мощности (на каждый активный канал) |
W | 0,036 |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Технические характеристики для подтверждения типа конструкции |
|||
Номинальный ток для указания потери мощности |
In | A | 0 |
Потеря мощности на полюс, в зависимости от тока |
Pvid | W | 0 |
Потеря мощности оборудования, в зависимости от тока |
Pvid | W | 0 |
Статическая потеря мощности, не зависит от тока |
Pvs | W | 0 |
Способность отдавать потери мощности |
Pve | W | 0 |
Мин. рабочая температура |
°C | 0 | |
Макс. рабочая температура |
°C | 55 | |
Класс защиты |
IP20 | ||
Проверка конструкции IEC/EN 61439 |
|||
10.2 твёрдость материалов и деталей |
|||
10.2.2 Коррозионная стойкость |
Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции |
Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению |
Требования производственного стандарта выполнены. | ||
10.2.5 Подъём |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.6 Испытание на удар |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.7 Ярлыки |
Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции |
Требования производственного стандарта выполнены. | ||
10.4 Воздушные промежутки и пути утечки тока |
Требования производственного стандарта выполнены. | ||
10.5 Защита от удара электрическим током |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.6 Монтаж оборудования |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.7 Внутренние электрические цепи и соединения |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции |
|||
10.9.2 Электрическая прочность при рабочей частоте |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.3 Прочность по отношению к импульсному напряжению |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.10 Нагрев |
Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
10.11 Стойкость к коротким замыканиям |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.12 Электромагнитная совместимость |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.13 Механическая функция |
Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0(отобразить признаки изделий)(скрыть признаки изделий)
| PLC's (EG000024) / Fieldbus, decentr. periphery - communication module (EC001604) | |||
| Electric engineering, automation, process control engineering / Control / Field bus, decentralized peripheral / Field bus, decentralized peripheral - communications module (ecl@ss8.1-27-24-26-08 [BAA073010]) | |||
Supply voltage AC 50 Hz |
V | 0 - 0 | |
Supply voltage AC 60 Hz |
V | 0 - 0 | |
Supply voltage DC |
V | 18 - 30 | |
Voltage type of supply voltage |
DC | ||
Supporting protocol for TCP/IP |
No | ||
Supporting protocol for PROFIBUS |
No | ||
Supporting protocol for CAN |
No | ||
Supporting protocol for INTERBUS |
No | ||
Supporting protocol for ASI |
No | ||
Supporting protocol for KNX |
No | ||
Supporting protocol for MODBUS |
No | ||
Supporting protocol for Data-Highway |
No | ||
Supporting protocol for DeviceNet |
No | ||
Supporting protocol for SUCONET |
No | ||
Supporting protocol for LON |
No | ||
Supporting protocol for SERCOS |
No | ||
Supporting protocol for PROFINET IO |
No | ||
Supporting protocol for PROFINET CBA |
No | ||
Supporting protocol for Foundation Fieldbus |
No | ||
Supporting protocol for EtherNet/IP |
No | ||
Supporting protocol for AS-Interface Safety at Work |
No | ||
Supporting protocol for DeviceNet Safety |
No | ||
Supporting protocol for INTERBUS-Safety |
No | ||
Supporting protocol for PROFIsafe |
No | ||
Supporting protocol for SafetyBUS p |
No | ||
Supporting protocol for other bus systems |
No | ||
Radio standard Bluetooth |
No | ||
Radio standard WLAN 802.11 |
No | ||
Radio standard GPRS |
No | ||
Radio standard GSM |
No | ||
Radio standard UMTS |
No | ||
IO link master |
No | ||
System accessory |
Yes | ||
Degree of protection (IP) |
IP20 | ||
With potential separation |
No | ||
Fieldbus connection over separate bus coupler possible |
Yes | ||
Rail mounting possible |
Yes | ||
Wall mounting/direct mounting |
No | ||
Front build in possible |
No | ||
Rack-assembly possible |
No | ||
Suitable for safety functions |
No | ||
Category according to EN 954-1 |
- | ||
SIL according to IEC 61508 |
None | ||
Performance level acc. to EN ISO 13849-1 |
None | ||
Appendant operation agent (Ex ia) |
No | ||
Appendant operation agent (Ex ib) |
No | ||
Explosion safety category for gas |
None | ||
Explosion safety category for dust |
None | ||

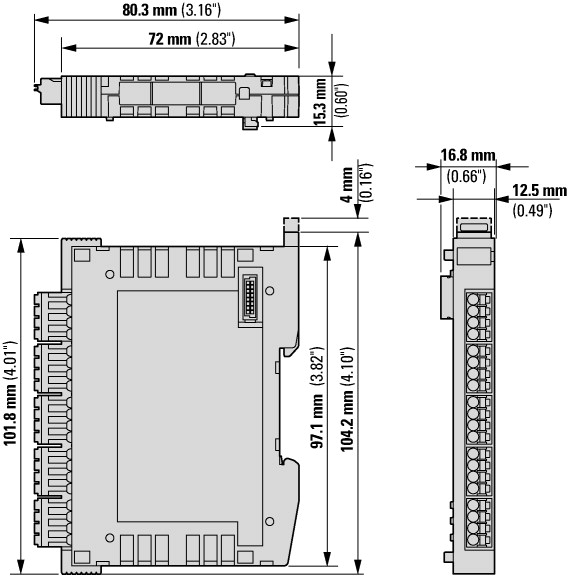

Width |
mm | 16.8 | |
Height |
mm | 104.2 | |
Depth |
mm | 80.3 |
