Артикул:
233540
Внутрений код:
EAT-233540
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
По запросу
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Программа поставок
Ассортимент |

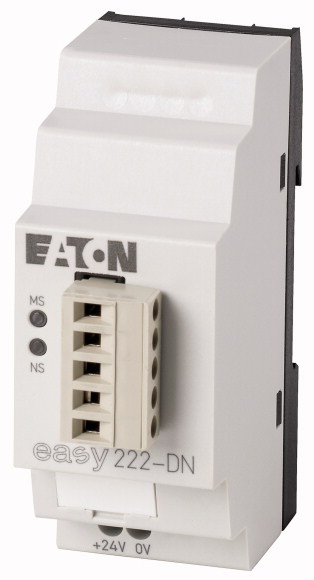

Управляющее реле easyRelay Многофункциональный дисплей MFD-Titan |
||
Подассортимент |
Шинные модули | ||
Принадлежности |
Шинные модули | ||
Основная функция |
Модули расширения | ||
Описание |
применяется через easyLink адресуется с 0 по 63 |
||
Протокол шины |
DeviceNet | ||
Питающее напряжение |
24 В пост. тока | ||
Применяемое для |
easy700 easy800 EC4P MFD-CP8… ES4P |
Технические характеристики
| Общая информация | |||
Стандарты и положения |
EN 55011, EN 55022, IEC/EN 61000-4, IEC 62026 | ||

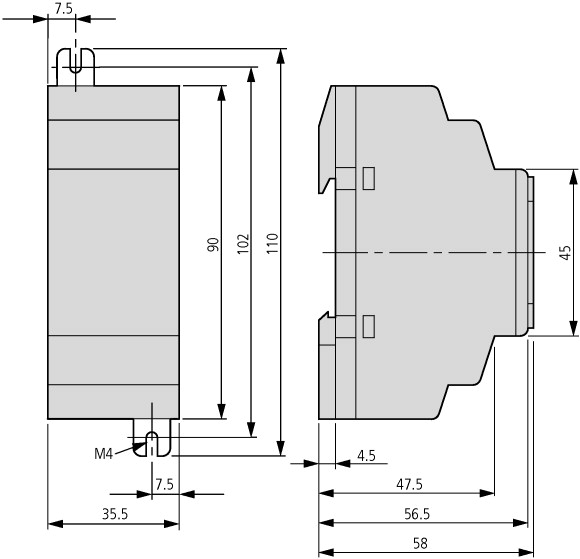

Размеры (Ш x В x Г) |
мм | 35,5 x 90 x 58 (2 установочных мест) | |
Вес |
кг | 0.15 | |
Монтаж |
DIN рейка IEC/EN 60715, 35 мм или винтовое крепление с опорами устройства ZB4-101-GF1 (дополнительное оснащение) | ||
| Поперечные сечения соединения | |||
одножильный |
мм2 | 0,2 - 4 (AWG 22 - 12) | |
тонкопроволочный с оконечной муфтой |
мм2 | 0,2 - 2,5 (AWG 22 - 12) | |
Стандартная отвёртка |
мм | 3.5 x 0.8 | |
макс. начальный пусковой момент |
Нм | 0.6 | |
| Климатические внешние условия | |||
Рабочая температура |
°C | -25 - 55, холод в соответствии с IEC 60068-2-1, тепло в соответствии с IEC 60068-2-2 | |
Конденсация |
Предотвратить конденсацию, воспользовавшись соответствующими мерами | ||
Хранение |
°C | - 40 - 70 | |
относительная влажность воздуха, без конденсации (IEC/EN 60068-2-30) |
% | 5 - 95 | |
Давление воздуха (эксплуатация) |
hPa | 795 - 1080 | |
| Механические внешние условия | |||
Класс защиты (IEC/EN 60529, EN50178, VBG 4) |
IP20 | ||
Колебания (IEC/EN 60068-2-6) |
Гц | ||
постоянная амплитуда 0,15 мм |
Гц | 10 - 57 | |
постоянное ускорение 2 г |
Гц | 57 - 150 | |
Удароустойчивость (IEC/EN 60068-2-27) полусинус 15 г/11 мс |
Шоки | 18 | |
Падение (IEC/EN 60068-2-31) |
Высота падения | мм | 50 |
свободное падение, в упаковке (IEC/EN 60068-2-32) |
M | 1 | |
установочное положение |
вертикально или горизонтально | ||
| Электромагнитная совместимость (ЭМС) | |||
Категория перенапряжения / степень загрязнения |
II/2 | ||
Электростатическая разрядка (IEC EN 61000-4-2, уровень 3, ESD) |
кВ | ||
Выход воздуха |
кВ | 8 | |
Разряд контакта |
кВ | 6 | |
электромагнитные поля (IEC/EN 61000-4-3, RFI) |
V/m | 10 | |
Подавление радиочастотных помех |
EN 55011 Класс B, EN 55022 Класс B | ||
Импульсное напряжение (IEC/EN 61000-4-4, уровень 3) |
|||
Кабель питания |
кВ | 2 | |
Сигнальные провода |
кВ | 2 | |
мощные импульсы (скачок напряжения) (IEC/EN 61000-4-5, уровень 2) |
кВ | 0.5 (кабели питания симметричны) | |
Впуск согласно IEC/EN 61000-4-6 |
В | 10 | |
| Прочность изоляции | |||
Измерение воздушных зазоров и путей утечки тока |
EN 50178, UL 508, CSA C22.2, No. 142 | ||
Прочность изоляции |
EN 50178 | ||
| Электропитание | |||
Номинальное напряжение |
Ue | В | 24 (-15/+20 %) |
Допустимый диапазон |
В пост. тока | 20.4 - 28.8 | |
Остаточная пульсация |
% |
5
|
|
макс. потребление тока (при 24 В пост. тока) |
мА | тип. 200 | |
Посадки напряжения |
мс | ||
Потеря мощности при 24 В пост. тока |
W | 4,8 | |
| Электропитание | |||
Остаточная пульсация |
% | < 5 | |
Посадки напряжения |
мс | ||
| Защита от неправильной полярности | |||
Электропитание |
да | ||
| Светодиодные индикаторы | |||
Электропитание |
Светодиод состояние модуля (MS): зеленый | ||
Светодиодный дисплей |
Светодиод состояния сети (NS): красный/зеленый | ||
| Сеть | |||
Техника присоединения |
5-полюсная вставная винтовая клемма | ||
Гальваническое разделение |
Шина питающего напряжения (простая), шина и источник питания для основного устройства EASY (безопасное разъединение) | ||
Функция |
Подчинённое устройство DeviceNet | ||
Интерфейс |
CAN | ||
Протокол шины |
DeviceNet | ||
Скорости передачи данных |
автоматический поиск до 500 кбит/с | ||
Концевое сопротивление шины |
требуется отдельная внешняя заглушка шины (120 Ом) | ||
Адреса шины |
0 - 63 адресуется через основное EASY-устройство с дисплеем или через устройство EASY-SOFT | ||
Службы |
|||
циклический |
все данные R1 - R16, S1 - S8 | ||
ациклически |
Чтение/запись, время суток, день, летнее/зимнее время Все параметры функционального реле EASY |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Технические характеристики для подтверждения типа конструкции |
|||
Номинальный ток для указания потери мощности |
In | A | 0 |
Потеря мощности на полюс, в зависимости от тока |
Pvid | W | 0 |
Потеря мощности оборудования, в зависимости от тока |
Pvid | W | 0 |
Статическая потеря мощности, не зависит от тока |
Pvs | W | 4.8 |
Способность отдавать потери мощности |
Pve | W | 0 |
Мин. рабочая температура |
°C | -25 | |
Макс. рабочая температура |
°C | 55 | |
Проверка конструкции IEC/EN 61439 |
|||
10.2 твёрдость материалов и деталей |
|||
10.2.2 Коррозионная стойкость |
Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции |
Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению |
Требования производственного стандарта выполнены. | ||
10.2.5 Подъём |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.6 Испытание на удар |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.7 Ярлыки |
Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции |
Требования производственного стандарта выполнены. | ||
10.4 Воздушные промежутки и пути утечки тока |
Требования производственного стандарта выполнены. | ||
10.5 Защита от удара электрическим током |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.6 Монтаж оборудования |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.7 Внутренние электрические цепи и соединения |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции |
|||
10.9.2 Электрическая прочность при рабочей частоте |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.3 Прочность по отношению к импульсному напряжению |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.10 Нагрев |
Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
10.11 Стойкость к коротким замыканиям |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.12 Электромагнитная совместимость |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.13 Механическая функция |
Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0(отобразить признаки изделий)(скрыть признаки изделий)
| PLC's (EG000024) / Logic module (EC001417) | |||
| Electric engineering, automation, process control engineering / Control / Programmable logic control (SPS) / Logic module (ecl@ss8.1-27-24-22-16 [AKE539011]) | |||
Supply voltage AC 50 Hz |
V | 0 - 0 | |
Supply voltage AC 60 Hz |
V | 0 - 0 | |
Supply voltage DC |
V | 20.4 - 28.8 | |
Voltage type of supply voltage |
DC | ||
Switching current |
A | 0 | |
Number of analogue inputs |
0 | ||
Number of analogue outputs |
0 | ||
Number of digital inputs |
0 | ||
Number of digital outputs |
0 | ||
With relay output |
No | ||
Number of HW-interfaces industrial Ethernet |
0 | ||
Number of HW-interfaces PROFINET |
0 | ||
Number of HW-interfaces RS-232 |
0 | ||
Number of HW-interfaces RS-422 |
0 | ||
Number of HW-interfaces RS-485 |
0 | ||
Number of HW-interfaces serial TTY |
0 | ||
Number of HW-interfaces USB |
0 | ||
Number of HW-interfaces parallel |
0 | ||
Number of HW-interfaces Wireless |
0 | ||
Number of HW-interfaces other |
2 | ||
With optical interface |
No | ||
Supporting protocol for TCP/IP |
No | ||
Supporting protocol for PROFIBUS |
No | ||
Supporting protocol for CAN |
No | ||
Supporting protocol for INTERBUS |
No | ||
Supporting protocol for ASI |
No | ||
Supporting protocol for KNX |
No | ||
Supporting protocol for MODBUS |
No | ||
Supporting protocol for Data-Highway |
No | ||
Supporting protocol for DeviceNet |
Yes | ||
Supporting protocol for SUCONET |
No | ||
Supporting protocol for LON |
No | ||
Supporting protocol for PROFINET IO |
No | ||
Supporting protocol for PROFINET CBA |
No | ||
Supporting protocol for SERCOS |
No | ||
Supporting protocol for Foundation Fieldbus |
No | ||
Supporting protocol for EtherNet/IP |
No | ||
Supporting protocol for AS-Interface Safety at Work |
No | ||
Supporting protocol for DeviceNet Safety |
No | ||
Supporting protocol for INTERBUS-Safety |
No | ||
Supporting protocol for PROFIsafe |
No | ||
Supporting protocol for SafetyBUS p |
No | ||
Supporting protocol for other bus systems |
No | ||
Radio standard Bluetooth |
No | ||
Radio standard WLAN 802.11 |
No | ||
Radio standard GPRS |
No | ||
Radio standard GSM |
No | ||
Radio standard UMTS |
No | ||
IO link master |
No | ||
Redundancy |
No | ||
With display |
No | ||
Degree of protection (IP) |
IP20 | ||
Basic device |
No | ||
Expandable |
Yes | ||
Expansion device |
Yes | ||
With timer |
No | ||
Rail mounting possible |
Yes | ||
Wall mounting/direct mounting |
Yes | ||
Front build in possible |
No | ||
Rack-assembly possible |
No | ||
Suitable for safety functions |
No | ||
Category according to EN 954-1 |
|||
SIL according to IEC 61508 |
None | ||
Performance level acc. to EN ISO 13849-1 |
None | ||
Appendant operation agent (Ex ia) |
No | ||
Appendant operation agent (Ex ib) |
No | ||
Explosion safety category for gas |
None | ||
Explosion safety category for dust |
None | ||
Width |
mm | 36 | |
Height |
mm | 90 | |
Depth |
mm | 60 |
Апробации
| Product Standards | IEC/EN see Technical Data; UL 508; CSA C22.2 No. 142-M1987; CSA C22.2 No. 213-M1987; CE marking | ||
| UL File No. | E135462 | ||
| UL Category Control No. | NRAQ, NRAQ7 | ||
| CSA File No. | 012528 | ||
| CSA Class No. | 2252-01 + 2258-02 | ||
| North America Certification | UL listed, CSA certified | ||
| Degree of Protection | IEC: IP20, UL/CSA Type: - |
Документы
Техническая документация
196,6 кб
Дилерский сертификат
56 кб
Банковский перевод: счет на оплату формируется после оформления заказа или отправки заявки в произвольной форме на электронную почту info@euro-avtomatika.ru. Специалист свяжется с вами для уточнения деталей.
Самовывоз с нашего склада:
По адресу: Московская область, Люберецкий район, п. Томилино, мкр. Птицефабрика, стр. лит. А, офис 109. Мы есть на Яндекс.Карты.
Доставка до двери
Осуществляется курьерской службой или транспортной компанией (на Ваш выбор).
Мы работаем с ведущими транспортными компаниями и доставляем заказы во все регионы России и Казахстана.
Доставка до терминала
Транспортной компании в Москва – БЕСПЛАТНО.
Отзывы
Оставить отзыв
Загрузка отзывов...
Нужна консультация?
Наши специалисты ответят на любой интересующий вопрос
Задать вопрос
