Артикул:
174652
Внутренний код:
EAT-174652
Дилерский сертификат
56 кб
Техническая документация
305,1 кб
Характеристики
Тип монтажа
—
Настенный
Высота
—
500
Ширина
—
550
Глубина
—
160
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
по запросу
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Программа поставок

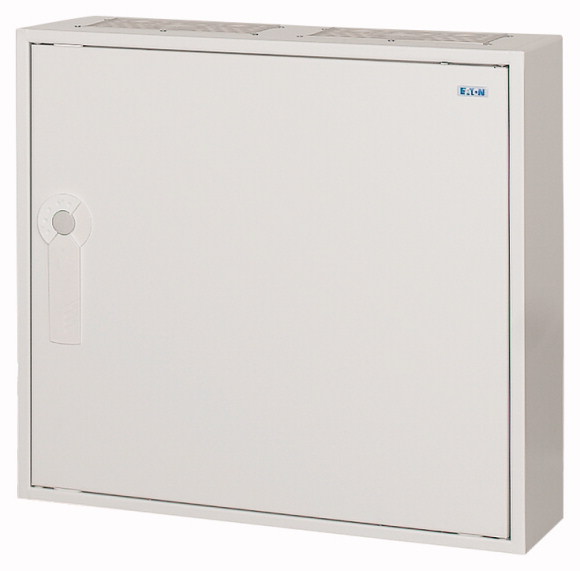

Основная функция |
Основное устройство | ||
Функция продукции |
Монтажная распределительная панель | ||
Ассортимент |
Периферийный распределительный шкаф EWK | ||
Конструктивное исполнение |
Открытый монтаж | ||
Место установки |
Indoor | ||
Вид инсталляции |
Открытый монтаж | ||
Дверь/откидная заслонка |
Белый | ||
Класс защиты |
IP43 | ||
Цвет |
Белый | ||
Модульные держатели |
Каркас DIN рейки | ||
Крышка для защиты от прикосновения |
пластик | ||
Серии |
Количество | 3 | |
Установочные места в каждом ряду |
24 | ||
Описание |
IP43 Класс защиты II Корпус из листовой стали, белый (RAL 9016) |
||
Ввод проводки |
Вводы проводки вверху и внизу, задняя стена | ||
Клеммы, тип конструкции PE- и N |
Вставные клеммы | ||
Клеммы PE и N |
Количество x сечение | мм2 |
PE: 2 x 6 x (1,5 - 16) N: 2 x 21 x (0,75 - 4) |
Комплект поставки |
Корпус Поверхность для устройств для рядного монтажа Клеммы нуля и защитного проводника Резьбовые заглушки пломбируемые Фланцы с эластичными мембранами 2K |
Технические характеристики
| Общая информация | |||
Стандарты и предписания |
EN 61439-3 | ||
RoHS (в соответствии с директивой ЕС 2002/95/EG Европейского Парламента и Совета) |
соответствующий | ||
Температура окружающей среды |
°C | -5 - +40 | |
Класс защиты |
IP43 | ||
Класс защиты |
Класс защиты II (полностью изолированный) | ||
Номинальное напряжение |
Ue | В перем. тока | 400 |
Номинальная частота |
f | Гц | 50 |
| материал | |||
Материал |
Листовая сталь, с порошковым покрытием Полистирол (пластик) |
||
Цвет |
белый (RAL 9016) | ||
| Свойства материалов | |||
механический |
|||
Ударная прочность |
IK09 |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Технические характеристики для подтверждения типа конструкции |
|||
Потеря мощности при температуре окружающей среды 35°C, дельта T 20°, расчет согласно IEC60890 |
|||
Отдельный корпус для пристраивания к стене |
PV | W | 42 |
Начальный корпус для настенного монтажа |
PV | W | 40 |
Центральный корпус для пристраивания к стенке |
PV | W | 38 |
Мощность потерь при температуре окружающей среды 35°C, дельта T 35°, расчет согласно IEC60890 |
|||
Отдельный корпус для пристраивания к стене |
PV | W | 84 |
Начальный корпус для настенного монтажа |
PV | W | 80 |
Центральный корпус для пристраивания к стенке |
PV | W | 77 |
Проверка конструкции IEC/EN 61439 |
|||
10.2 твёрдость материалов и деталей |
|||
10.2.2 Коррозионная стойкость |
Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции |
Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве |
750 °C, Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению |
Не имеет значения для установки в закрытом помещении. | ||
10.2.5 Подъём |
Не имеет значения для корпуса без подъёмника. | ||
10.2.6 Испытание на удар |
IK09 | ||
10.2.7 Ярлыки |
Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции |
IP43 | ||
10.4 Воздушные промежутки и пути утечки тока |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.5 Защита от удара электрическим током |
Класс защиты 2, поэтому не имеет значения. | ||
10.6 Монтаж оборудования |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.7 Внутренние электрические цепи и соединения |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции |
|||
10.9.2 Электрическая прочность при рабочей частоте |
Ui = 400 В перем. тока | ||
10.9.3 Прочность по отношению к импульсному напряжению |
3 кВ | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала |
Не имеет значения, если корпус из металла. | ||
10.10 Нагрев |
Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
10.11 Стойкость к коротким замыканиям |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.12 Электромагнитная совместимость |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.13 Механическая функция |
Требования производственного стандарта выполнены. |
Технические характеристики согласно ETIM 6.0
| Cabinet enclosures (EG000011) / Enclosure/switchgear cabinet (empty) (EC000261) | |||
| Electric engineering, automation, process control engineering / Electrical cabinet, housing, rack / Electrical cabinet (empty) / Electrical cabinet (ecl@ss8.1-27-18-01-01 [AGZ056013]) | |||
Width |
mm | 550 | |
Height |
mm | 500 | |
Depth |
mm | 160 | |
Material |
Steel | ||
Type of surface |
With powder coating | ||
Colour |
White | ||
RAL-number |
9016 | ||
With mounting plate |
No | ||
Mounting plate depth-adjustable |
No | ||
Number of locks |
1 | ||
Floor installation possible |
No | ||
Wall fastening possible |
Yes | ||
Wall build in |
Yes | ||
Pole fastening |
No | ||
Tackable |
Yes | ||
Number of doors |
1 | ||
Suitable for metrical mounting |
Yes | ||
Suitable for outdoor set-up |
No | ||
Pitched roof |
No | ||
EMC-version |
Yes | ||
Impact strength |
IK09 | ||
Degree of protection (IP) |
IP43 | ||
With glazed door |
No | ||
With ventilation door |
No | ||
With backside door |
No |
