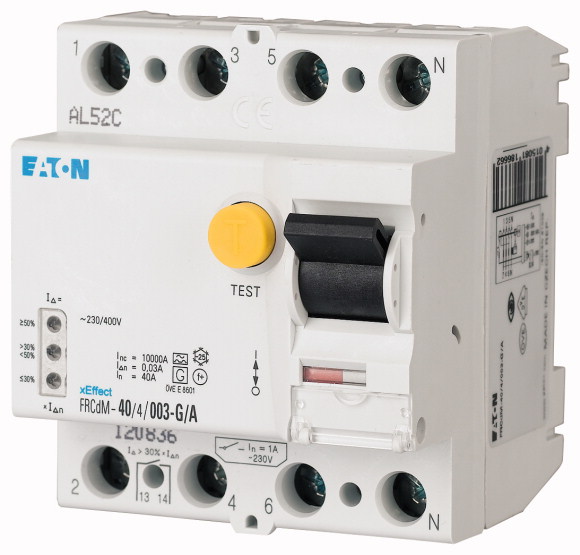

Характеристики
Номинальный ток, А
—
63
Количество полюсов
—
4
Максимальная отключающая способность, кА
—
10
Номинальный ток утечки, мА
—
300
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Программа поставок
Технические характеристики
Электрический | |||
Types conform to |
IEC/EN 61008 | ||
Текущие контрольные знаки |
согласно маркировке | ||
Tripping |
A | 40 ms delay - selective switch off | |
Номинальное напряжение |
Un | В перем. тока | 240/415 |
Номинальная частота |
f | Гц | 50 |
Предельные значения рабочего напряжения |
|||
electronic |
V AC | 50 - 264 | |
Test circuit |
V AC | 196 - 456 | |
Расчетный ток утечки |
I?n | мА | 300 |
Чувствительность |
чувствительный к импульсным токам | ||
Номинальные выдерживаемые напряжения изоляции |
Ui | В | 440 |
Номинальная устойчивость к импульсу |
Uimp | кВ | 4 (1.2/50?s) |
Расчетная устойчивость при коротких замыканиях |
Icn | кА | 10 с входным предохранителем |
Impulse withstand current |
5 kA (8/20 ?s) surge-proof | ||
Макс. допустимый входной предохранитель |
|||
Короткое замыкание |
gG/gL | A | 63 |
Перегрузка |
gG/gL | A | 63 |
Rated making and breaking capacity / Rated residual making and breaking capacity |
Im / I?m | A | 630 |
срок службы |
|||
электрический |
Переключения | 2000 | |
механический |
Переключения | 10000 | |
Беспотенциальный вспомогательный контакт | |||
Возможность подключения для измерения |
|||
30 VDC (resistive load) |
A | 2 | |
240 VAC (resistive load) |
A | 0.25 | |
Max. switching duty (resistive load) |
W | 60 | |
Max. switching voltage AC |
V | 240 | |
Max. switching voltage DC |
V | 220 | |
Максимальный ток переключения |
A | 2 | |
Min. switching capacity (reference value) |
10 ?A, 10 mV DC | ||
срок службы |
|||
Electrical (at 20 switching operations per minute) 2 A 30 VDC resistive load |
Operations | >105 | |
Electrical (at 20 switching operations per minute) 1 A 30 VDC resistive load |
Operations | >5 x 105 | |
Terminal capacity |
mm? | 0.25 - 1.5 | |
Механический | |||
Монтажный размер колпачков |
мм | 45 | |
Размер цоколя устройства |
мм | 80 | |
Монтажная ширина |
мм | 70 (4 установочных мест) | |
Монтаж |
Быстродействующее крепление с 2 положениями фиксации для DIN-рейки IEC/EN 60715 | ||
Класс защиты |
Выключатели IP20 IP40 встроенный |
||
Клеммы вверху и внизу |
Twin-purpose terminals | ||
Защита клемм |
Busbar tag shroud to BGV A3, OVE-EN 6 | ||
Поперечное сечение клемм |
|||
одножильный |
мм2 | 1.5 - 35 | |
многожильный |
мм2 | 2 x 16 | |
Клеммные винты |
M5 (with cross-recessed screw as defined in EN ISO 4757-Z2, Pozidriv PZ2) | ||
Tightening torque of fixing screws |
N/m | 2 - 2.4 | |
Толщина материала сборной шины |
мм | 0.8 - 2 | |
допустимый диапазон температур окружающей среды |
°C | -25 - +40 | |
допустимая температура хранения и транспортировки |
°C | -35 - +60 | |
Стойкость к климатическим воздействиям |
according to IEC/EN 61008 | ||
установочное положение |
любая | ||
Contact position indicator |
red / green | ||
Trip indication |
white / blue | ||
Внутреннее сопротивление (при комнатной температуре, 1-полюсный, 50 Гц) |
|||
Complete unit |
Ri | m? | 0.64 |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Технические характеристики для подтверждения типа конструкции |
|||
Номинальный ток для указания потери мощности |
In | A | 63 |
Потеря мощности на полюс, в зависимости от тока |
Pvid | W | 0 |
Потеря мощности оборудования, в зависимости от тока |
Pvid | W | 10 |
Статическая потеря мощности, не зависит от тока |
Pvs | W | 0 |
Способность отдавать потери мощности |
Pve | W | 0 |
Мин. рабочая температура |
°C | -25 | |
Макс. рабочая температура |
°C | 40 | |
0 | |||
Проверка конструкции IEC/EN 61439 |
|||
10.2 твёрдость материалов и деталей |
|||
10.2.2 Коррозионная стойкость |
Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции |
Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению |
Требования производственного стандарта выполнены. | ||
10.2.5 Подъём |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.6 Испытание на удар |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.7 Ярлыки |
Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.4 Воздушные промежутки и пути утечки тока |
Требования производственного стандарта выполнены. | ||
10.5 Защита от удара электрическим током |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.6 Монтаж оборудования |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.7 Внутренние электрические цепи и соединения |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции |
|||
10.9.2 Электрическая прочность при рабочей частоте |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.3 Прочность по отношению к импульсному напряжению |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.10 Нагрев |
Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
10.11 Стойкость к коротким замыканиям |
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.12 Электромагнитная совместимость |
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.13 Механическая функция |
Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0(отобразить признаки изделий)(скрыть признаки изделий)
Circuit breakers and fuses (EG000020) / Residual current circuit breaker (RCCB) (EC000003) | |||
Electric engineering, automation, process control engineering / Electrical installation, device / Residual current protection system / Residual current circuit breaker (RCCB) (ecl@ss8.1-27-14-22-01 [AAB906011]) | |||
Number of poles |
4 | ||
Nominal rated voltage |
V | 415 | |
Nominal rated current |
A | 63 | |
Rated fault current |
A | 0.3 | |
Mounting method |
DIN rail | ||
Leakage current type |
A | ||
Selective protection |
Yes | ||
Short-circuit breaking capacity (Icw) |
kA | 10 | |
Surge current capacity |
kA | 5 | |
Frequency |
50 Hz | ||
Additional equipment possible |
Yes | ||
Degree of protection (IP) |
IP20 | ||
Construction size (in accordance with DIN 43880) |
1 | ||
Width in number of modular spacings |
4 | ||
Built-in depth |
mm | 70.5 | |
Short-time delayed tripping |
No |
