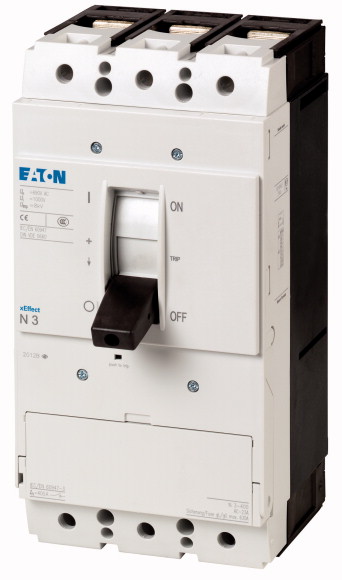

Выключатель-разъединитель, 400А, 3 полюса, 2 позиции (PN3-400) (266017)

Отложить

Сравнить

Артикул: 266017

Внутрений код: EAT-266017

Дилерский сертификат 56 кб

Техническая документация 307 кб

Предварительный просмотр в 3D

• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)

156 170.83 руб./шт

В корзину

Купить в 1 клик

Рассчитать доставку

Короткий срок поставки

Клиентский сервис

Доступная цена

Товар сертифицирован

Программа поставок

Ассортимент			Силовые разъединители
Защитная функция			Силовые разъединители / главные выключатели
Стандарт/сертификат			IEC
Метод монтажа			Фиксированная установка
Типоразмер			PN3
Описание			Свойства главного переключателя, включая необходимость согласно IEC/EN 60204 и VDE 0113. Характеристики разъединителей согласно IEC/EN 60947-3 и VDE 0660. Защита от прикосновения согласно VDE 0160 часть 100.
Количество полюсов			3-полюсн.
Стандартное оснащение			Винтовое соединение
Коммутационные положения			I, 0
Расчетный рабочий ток = измеренный ток длительной нагрузки	I_n = I_u	A	400
Защита от короткого замыкания макс. предохранитель gL		A gL	630

Технические характеристики

Общая информация

Стандарты и положения

IEC/EN 60947, VDE 0660

защита от прикосновения

защита от прикосновения пальцами и тыльной стороной кистей рук согласно DIN EN 50274/VDE 0106, часть 110

Стойкость к климатическим воздействиям

Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78
Влажный нагрев, циклический, в соответствии с IEC 60068-2-30

Температура окружающей среды

Температура окружающей среды, хранение

°C

- 40 - + 70

Эксплуатация

°C

-25 - +70

Удароустойчивость (импульс полусинуса 10 мс) согласно IEC 60068-2-27

20 (импульс полусинуса 20 мс)

Безопасное разъединение согласно EN 61140

между вспомогательными контактами и цепями главного тока

В перем. тока

500

Между вспомогательными контактами

В перем. тока

300

установочное положение

вертикально и 90° во всех направлениях
	с расцепителем токов утечки XFI:
- NZM1, N1, NZM2, N2: вертикально и 90° во всех направлениях
со штекерным разъемом:
- NZM1, N1, NZM2, N2: вертикально, 90° вправо/влево
с выкатным устройством:
- NZM3, N3: вертикально, 90° влево
- NZM4, N4: вертикально
с дистанционным приводом:
- NZM2, N(S)2, NZM3, N(S)3, NZM4, N(S)4: вертикально и 90° во всех направлениях

Направление подвода питания

любая

Класс защиты

Устройство

в зоне блока управления: IP20 (основной вид защиты)

корпус

с рамкой: IP40
с поворотной ручкой с дверной муфтой: IP66

Соединительные клеммы

Тоннельная клемма: IP10
Разделитель фаз и ленточный зажим: IP00

Силовые разъединители

Номинальная устойчивость к импульсу

U_imp

Цепи главного тока

8000

Цепи вспомогательного тока

6000

Номинальное напряжение

U_e

В перем. тока

690

Расчетная частота эксплуатации

Гц

50/60

Расчетный рабочий ток = измеренный ток длительной нагрузки

I_n = I_u

400

Категория перенапряжения / степень загрязнения

III/3

Номинальные выдерживаемые напряжения изоляции

U_i

1000

Применение в незаземлённых сетях

690

Прочие технические характеристики (каталог для перелистывания)

Грузики
Температурная характеристика, дерейтинг
Потери эффективной мощности

Расчетный ток короткого замыкания при включении

690 B 50/60 Гц

I_cm

кА

Номинальная устойчивость к токовым нагрузкам при коротком замыкании

t = 0,3 с

I_cw

кА

t = 1 с

I_cw

кА

условный расчетный ток короткого замыкания

с входным предохранителем

A gG/gL

PN3(N3)-400…630: 630

400/415 В

кА

100

690 В

кА

с поствключённым предохранителем

A gG/gL

PN3(N3)-400…630: 630

400/415 В

кА

100

690 В

кА

Расчетная включающая и отключающая способность

Расчетный рабочий ток

I_e

AC-22/23A

415 В

I_e

630

690 В

I_e

630

Механический срок службы

Переключения

15000

макс. частота коммутаций

S/h

Электрический срок службы

AC-1

400 B 50/60 Гц

Переключения

5000

415 B 50/60 Гц

Переключения

5000

690 B 50/60 Гц

Переключения

3000

AC-3

400 B 50/60 Гц

Переключения

3000

415 B 50/60 Гц

Переключения

3000

690 B 50/60 Гц

Переключения

2000

Поперечные сечения соединения

Стандартное оснащение

Винтовое соединение

Опциональное дополнительное оснащение

Столбчатый зажим
Тоннельные клеммы
Подключение с задней стороны

Медные провода, медные кабели

Столбчатый зажим

одножильный

мм²

2 x 16

многожильный

мм²

1 x (35 - 240)
2 x (25 - 120)

Тоннельная клемма

многожильный

мм²

1 отверстие

мм²

1 x (25 - 185)

2 отверстие

мм²

1 x (50 - 240)
2 x (50 - 240)

Винтовое соединение и подключение с задней стороны

непосредственно на переключателе

одножильный

мм²

1 x 16
2 x 16

многожильный

мм²

1 x (25 - 120)
2 x (25 - 120)

Расширение ширины подключения

мм²

Расширение ширины подключения

мм²

2 x 300

Ал. провода, ал. кабели

одножильный

мм²

1 x 16

многожильный

мм²

1 отверстие

мм²

1 x (25 - 185) ²⁾

²⁾ Je nach Kabelhersteller bis zu 240 mm? anschliessbar.

2 отверстие

мм²

1 x (50 - 240)
2 x (50 - 240)

Винтовое соединение и подключение с задней стороны

непосредственно на переключателе

одножильный

мм²

1 x 16
2 x (10 - 16)

многожильный

мм²

1 x (25 - 120)
2 x (25 - 120)

Медная полоса (количество сегментов x ширина x толщина сегмента)

Столбчатый зажим

мин.

мм

6 x 16 x 0.8

макс.

мм

10 x 24 x 1.0
+ 5 x 24 x 1.0
(2 x) 8 x 24 x 1.0

Винтовое соединение и подключение с задней стороны

Медная полоса, перфорированная

мин.

мм

6 x 16 x 0,8

Медная полоса, перфорированная

макс.

мм

10 x 32 x 1,0 + 5 x 32 x 1,0

Расширение ширины подключения

мм

(2 x) 10 x 50 x 1.0

Медная шина (ширина x толщина)

мм

Винтовое соединение и подключение с задней стороны

Винтовое соединение

M10

непосредственно на переключателе

мин.

мм

20 x 5

макс.

мм

30 x 10
+ 30 x 5

Расширение ширины подключения

мм

Расширение ширины подключения

макс.

мм

2 x (10 x 50)

Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)

Технические характеристики для подтверждения типа конструкции
Номинальный ток для указания потери мощности	I_n	A	400
Потеря мощности оборудования, в зависимости от тока	P_vid	W	43.2
Мин. рабочая температура		°C	-25
Макс. рабочая температура		°C	70
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей
10.2.2 Коррозионная стойкость			Требования производственного стандарта выполнены.
10.2.3.1 Нагревостойкость изоляции			Требования производственного стандарта выполнены.
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве			Требования производственного стандарта выполнены.
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве			Требования производственного стандарта выполнены.
10.2.4 Устойчивость к ультрафиолетовому излучению			Требования производственного стандарта выполнены.
10.2.5 Подъём			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2.6 Испытание на удар			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2.7 Ярлыки			Требования производственного стандарта выполнены.
10.3 Класс защиты изоляции			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.4 Воздушные промежутки и пути утечки тока			Требования производственного стандарта выполнены.
10.5 Защита от удара электрическим током			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудования			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединения			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружи			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции
10.9.2 Электрическая прочность при рабочей частоте			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9.3 Прочность по отношению к импульсному напряжению			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9.4 Проверка оболочек кабелей из изолирующего материала			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 Нагрев			Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиям			Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.12 Электромагнитная совместимость			Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.13 Механическая функция			Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

Технические характеристики согласно ETIM 6.0

Low-voltage industrial components (EG000017) / Switch disconnector (EC000216)
Electric engineering, automation, process control engineering / Low-voltage switch technology / Off-load switch, circuit breaker, control switch / Switch disconnector (ecl@ss8.1-27-37-14-03 [AKF060010])
Version as main switch		Yes
Version as maintenance-/service switch		Yes
Version as safety switch		No
Version as emergency stop installation		Yes
Version as reversing switch		No
Max. rated operation voltage Ue AC	V	690
Rated operating voltage	V	690 - 690
Rated permanent current Iu	A	400
Rated permanent current at AC-21, 400 V	A	0
Rated operation power at AC-3, 400 V	kW	0
Rated short-time withstand current lcw	kA	12
Rated operation power at AC-23, 400 V	kW	200
Switching power at 400 V	kW	0
Conditioned rated short-circuit current Iq	kA	0
Number of poles		3
Number of auxiliary contacts as normally closed contact		0
Number of auxiliary contacts as normally open contact		0
Number of auxiliary contacts as change-over contact		0
Motor drive optional		No
Motor drive integrated		No
Voltage release optional		No
Device construction		Built-in device fixed built-in technique
Suitable for ground mounting		Yes
Suitable for front mounting 4-hole		No
Suitable for front mounting center		No
Suitable for distribution board installation		Yes
Suitable for intermediate mounting		Yes
Colour control element		Black
Type of control element		Rocker lever
Interlockable		Yes
Type of electrical connection of main circuit		Screw connection
Degree of protection (IP), front side		IP20
