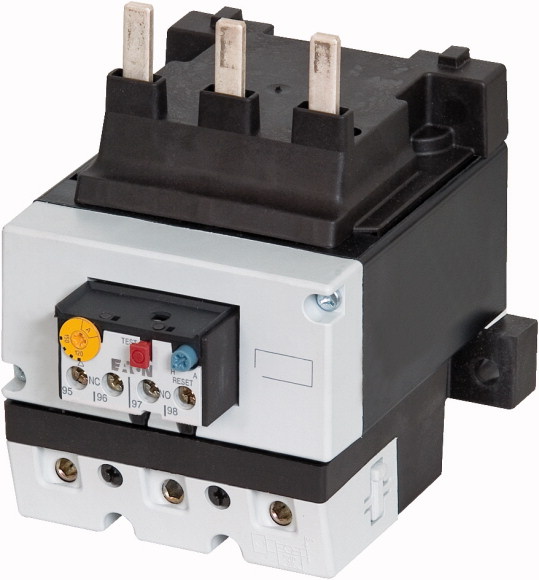

ZB150-125 Реле перегрузки MOELLER / EATON (арт.278465)

Артикул: 278465

Внутренний код: EAT-278465

Дилерский сертификат 56 кб

Техническая документация 410,1 кб

Предварительный просмотр в 3D

Характеристики

Настройка Ir, А

—

95-125

Защита от короткого замыкания: тип координации "1" gG/gL, A

—

315

Защита от короткого замыкания: тип координации "2" gG/gL, A

—

250

Контакты Н/О = нормально открытый

—

Контакты Н/З = нормально закрытый

—

• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)

Цена

36 906.35 руб./шт

Розница

по запросу

Мелкоопт

по запросу

Среднеопт

по запросу

Суперопт

по запросу

В корзину

Купить в 1 клик

Рассчитать доставку

Короткий срок поставки

Клиентский сервис

Доступная цена

Товар сертифицирован

Программа поставок

Ассортимент

Реле со встроенным трансформатором ZB до 150 A

Ассортимент

Дополнительное оснащение

Принадлежности

реле защиты электродвигателей

Типоразмер

ZB150

Чувствительность к выпадению фаз

IEC/EN 60947, VDE 0660 часть 102

Описание

Кнопка тестирования/выключения
Кнопка сброса ручной/автоматика
Неаварийное расцепление

Вид монтажа

Прямой монтаж

I_r

95 - 125

графические условные обозначения

Вспомогательный контакт

Замык. = замыкающий контакт

1 замыкающий контакт

Разм. = размыкающий контакт

1 размыкающий контакт

Применяемое для

DILM80, DILM95,
DILM115, DILM150,
DILM170
DILMF80,
DILMF95,
DILMF115,
DILMF150,
DIULM80, DIULM95,
DIULM115, DIULM150,
SDAINLM140,
SDAINLM165,
SDAINLM200,
SDAINLM260

защита от короткого замыкания

Тип координации 1

gG/gL

315

Тип координации 2

gG/gL

250

указания

Расцепитель перегрузки: класс расцепления 10 A

Защита от короткого замыкания: При прямом монтаже учесть максимально допустимый предохранитель силового контактора.

Пригоден для защиты двигателей Ex e.

II (2) GD

PTB 10 ATEX 3010

Учитывайте руководство MN03407005Z-DE/EN.

указания

прикреплен непосредственно к силовому контактору

1 силовой контактор

2 цоколя

Технические характеристики

Общая информация
Стандарты и предписания			IEC/EN 60947, VDE 0660, UL, CSA
Стойкость к климатическим воздействиям			Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78 Влажный нагрев, циклический, в соответствии с IEC 60068-2-30
Температура окружающей среды
			Рабочий диапазон согласно IEC/EN 60947. PTB: -5 °C - +55 °C
разомкнут		°C	-25 - +55
в капсульном корпусе		°C	- 25 - 40
Температурная компенсация			постоянно
Вес		кг	1.241
Удароустойчивость		g	10 Полусинус Длительность ударного воздействия 10 мс
Класс защиты			IP00
Защита от прикосновения при вертикальном управлении спереди (EN 50274)			защита от прикосновения пальцами и тыльной стороной кистей рук
Цепи главного тока
Номинальная устойчивость к импульсу	U_imp	В перем. тока	8000
Категория перенапряжения / степень загрязнения			III/3
Номинальные выдерживаемые напряжения изоляции	U_i	В	1000
Номинальное напряжение	U_e	В перем. тока	1000
Безопасное разъединение согласно EN 61140
между вспомогательными контактами и цепями главного тока		В перем. тока	440
между цепями главного тока		В перем. тока	440
Остаточная ошибка температурной компенсации > 40 ?C			0.25 %/K
Электрические тепловые потери (3 контакта)
нижнее значение диапазона настройки		W	15.2
верхнее значение диапазона регулировки		W	26.4
Поперечные сечения соединения		мм?
одножильный		мм²	1 x (4 - 16) 2 x (4 - 16)
тонкопроволочный с оконечной муфтой		мм²	1 x (4 - 70) 2 x (4 - 70)
многожильный		мм²	1 x (16 - 70) 2 x (16 - 70)
одно- или многожильные		AWG	3/0
Соединительный винт			M10
Начальный пусковой момент		Нм	10
Длина зачистки		мм	24
Инструменты
Отвертка с профилем Pozidriv		Размер	0
внутренний шестигранник	SW	мм	5
Цепи вспомогательного и управляющего тока
Номинальная устойчивость к импульсу	U_imp	В	4000
Категория перенапряжения / степень загрязнения			III/3
Поперечные сечения соединения		мм?
одножильный		мм²	1 x (0,75 - 4) 2 x (0,75 - 4)
тонкопроволочный с оконечной муфтой		мм²	1 x (0,75 - 2,5) 2 x (0,75 - 2,5)
одно- или многожильные		AWG	2 x (18 - 14)
Соединительный винт			M3,5
Начальный пусковой момент		Нм	1,2
Длина зачистки		мм	8
Инструменты
Отвертка с профилем Pozidriv		Размер	2
Стандартная отвёртка		мм	1 x 6
Номинальное выдерживаемое напряжение изоляции вспомогательного контура	U_i	В перем. тока	500
Номинальное напряжение	U_e	В перем. тока	500
Безопасное разъединение согласно EN 61140
Между вспомогательными контактами		В перем. тока	240
обычный термический ток	I_th	A	6
Расчетный рабочий ток	I_e	A
AC-15
Замыкающие контакты
120 В	I_e	A	1.5
220 В 230 В 240 В	I_e	A	1.5
380 В 400 В 415 В	I_e	A	0.5
500 В	I_e	A	0.5
Размыкающие контакты
120 В	I_e	A	1.5
220 В 230 В 240 В	I_e	A	1.5
380 В 400 В 415 В	I_e	A	0.9
500 В	I_e	A	0.8
DC Л/П 15 мс
			Ein- und Ausschaltbedingungen in Anlehnung an DC-13, L/R konstant nach Angabe.
24 В	I_e	A	0.9
60 В	I_e	A	0.75
110 В	I_e	A	0.4
220 В	I_e	A	0.2
Примечание			Расчетный постоянный рабочий ток DC-13, 60 В: вспомогательный контакт 0,6 A
Стойкость к коротким замыканиям без сваривания
макс. предохранитель		A gG/gL	6
указания
Указания Umgebungstemperatur: Arbeitsbereich nach IEC/EN 60947, PTB: -5 °C bis +55°C Anschlussquerschnitte Hauptstrombahnen eindrahtig und feindrahtig mit Aderendhulse: Bei Verwendung von 2 Leitern gleichen Querschnitt verwenden.
Опробованные рабочие характеристики
Вспомогательный контакт
Пилотный режим
Работа от перем. тока			B300 при неодинаковой полярности (Opposite polarity) B600 при одинаковой полярности (Same polarity)
Управляется постоянным током DC			R300
Short Circuit Current Rating		SCCR
Основная номинальная характеристика
SCCR		kA	10
Макс. предохранитель		A	500 Class J
макс. CB		A	500

Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)

Технические характеристики для подтверждения типа конструкции
Номинальный ток для указания потери мощности	I_n	A	125
Потеря мощности на полюс, в зависимости от тока	P_vid	W	8.8
Потеря мощности оборудования, в зависимости от тока	P_vid	W	26.4
Статическая потеря мощности, не зависит от тока	P_vs	W	0
Способность отдавать потери мощности	P_ve	W	0
Мин. рабочая температура		°C	-25
Макс. рабочая температура		°C	55
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей
10.2.2 Коррозионная стойкость			Требования производственного стандарта выполнены.
10.2.3.1 Нагревостойкость изоляции			Требования производственного стандарта выполнены.
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве			Требования производственного стандарта выполнены.
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве			Требования производственного стандарта выполнены.
10.2.4 Устойчивость к ультрафиолетовому излучению			Требования производственного стандарта выполнены.
10.2.5 Подъём			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2.6 Испытание на удар			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2.7 Ярлыки			Требования производственного стандарта выполнены.
10.3 Класс защиты изоляции			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.4 Воздушные промежутки и пути утечки тока			Требования производственного стандарта выполнены.
10.5 Защита от удара электрическим током			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудования			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединения			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружи			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции
10.9.2 Электрическая прочность при рабочей частоте			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9.3 Прочность по отношению к импульсному напряжению			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9.4 Проверка оболочек кабелей из изолирующего материала			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 Нагрев			Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиям			Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.12 Электромагнитная совместимость			Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.13 Механическая функция			Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

Технические характеристики согласно ETIM 6.0(отобразить признаки изделий)(скрыть признаки изделий)

Low-voltage industrial components (EG000017) / Thermal overload relay (EC000106)
Electric engineering, automation, process control engineering / Low-voltage switch technology / Overload protection device / Thermal overload relay (ecl@ss8.1-27-37-15-01 [AKF075011])
Adjustable current range	A	95 - 125
Max. rated operation voltage Ue	V	1000
