Артикул:
106104000
Внутрений код:
LS-106104000
Характеристики
Номинальный ток, А
—
80
Количество полюсов
—
4
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
51 373.44 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
| 1. Общее | |
| Код продукта | 0106104000 |
| Описание товара | TS160H ETS23 80A 4P L EXP |
| Тип продукта | Susol Molded Case Circuit Breaker |
| Наименование товара | TS160H |
| Расцепитель | ETS(Electronic, LSI) |
| [In] номинальный ток | 80 A at 40 ℃ |
| Описание Полюсы | 4P |
| Описание защищенных полюсов | 4T (Neutral protection at 1 x Ir) |
| Нейтральное положение | N-R-S-T |
| Тип сети | AC (50/60 Hz), DC |
| Верхнее соединение | Front (screw) |
| Нижнее соединение | Front (screw) |
| 2. Характеристики | |
| [Ue] номинальное рабочее напряжение (AC 50/60 Гц) | 690 V AC |
| [Ue] номинальное рабочее напряжение (DC - пост. ток) | 500 V DC |
| [Uimp] номинальное выдерживаемое импульсное напряжение | 8 kV |
| Номинальное напряжение изоляции [Ui] | 1000 V |
| Механическая износостойкость | 25000 cycles |
| Электрическая износостойкость (AC) | 10000 cycles 415 V In |
| Категория использования | Category A |
| Пригодность для изоляции | Да |
| Стандарт (Reference standard) | IEC 60947-2 |
| Номинальная [Icu] Предельная отключающая способность при коротком замыкании | 85 kA at 500 V DC (2poles in series), Reference |
| [Ics] номинальная рабочая отключающая способность | 85 kA at 500 V DC (2poles in series), Reference |
| [Icm] номинальная маркирующая способность при коротком замыкании | 17 kA at 660/690 V AC 50/60 Hz, IEC 60947-2 |
| Характеристики расцепителя | I : for instantaneous short-circuit protection |
| [Ir] Диапазон регулировки долговременного срабатывания | 0.4, 0.45, 0.5, 0.55, 0.6, 0.65, 0.7, 0.75, 0.8, 0.85, 0.9, 0.95, 1.0 x In |
| [tr] Диапазон регулировки длительной задержки | at 6 x Ir, tolerance ±20% |
| [Isd] Диапазон регулировки кратковременного срабатывания | 1.5, 2, 3, 4, 5, 6, 7, 8, 10 x Ir, tolerance ±15% |
| [tsd] Диапазон настройки кратковременной задержки | 300ms (Tripping time : 240ms |
| [Ii] Диапазон регулировки мгновенного срабатывания | 11 x In |
| Alarm LED | Ir (105% ~) : Blink |
| 3. Окружающая среда | |
| Степень загрязнения | 3, IEC 60664-1 |
| Degree of protection | IP20, IEC 60529 |
| Температура окружающего воздуха для работы | -20…70 °C |
| Температура окружающего воздуха для хранения | -40…70 °C |
| Режим монтажа | Fixed |
| Монтажная опора | Backplate |
| Сертификаты 1) (Общие) | IC (Korea) |
| Сертификаты (доставка) | KR (Korea) |

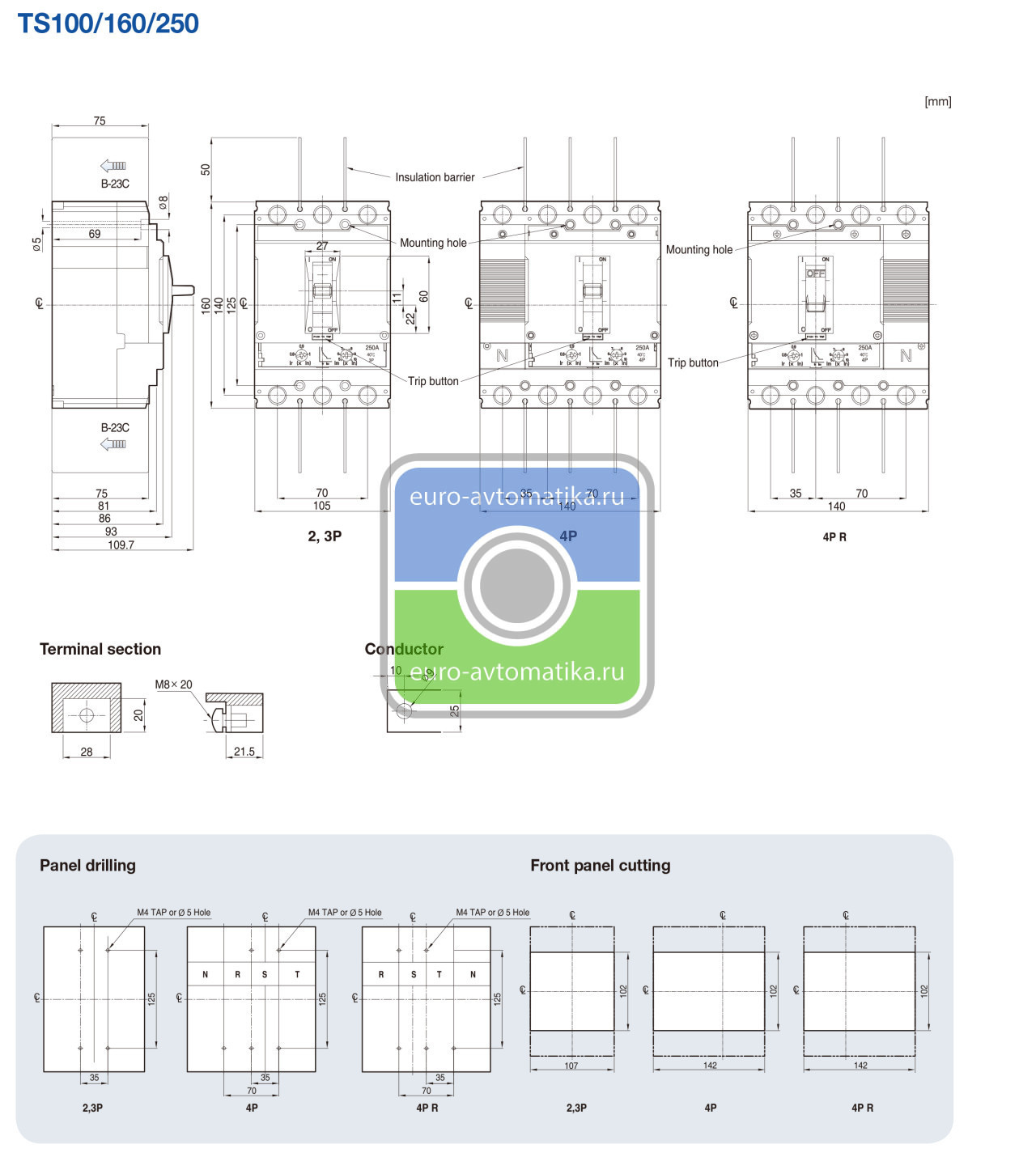

| 4. Размеры | |
| Ширина продукта | 140 mm |
| Высота продукта | 160 mm |
| Глубина продукта | 86 mm |
| Вес изделия | 2.6 kg |
| Ширина упаковки | 297 mm |
| Высота упаковки | 481 mm |
| Глубина упаковки | 132 mm |
| Вес упаковки | 13 kg |
| Количество в упаковке (в ящике) | 5 pcs. |
