Артикул:

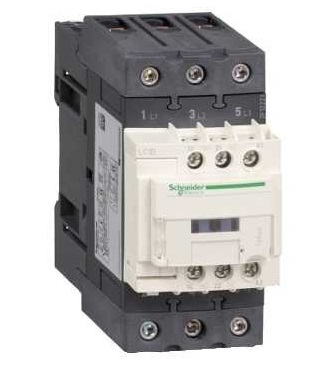

LC1D50A5F7TQ
Внутрений код:
SE-LC1D50A5F7TQ
*MSRP (Manufacturer's Suggested Retail Price) - рекомендованная производителем розничная цена. Для получения Вашей индивидуальной стоимости, обратитесь к менеджеру
Дилерский сертификат
120,4 кб
Техническая документация
63 кб
Характеристики
Количество полюсов
—
3
Вид
—
Контактор
Номинальный ток АС-3, 400В; А
—
50
Тип управляющего напряжения
—
110V AC
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
По запросу
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
| серия продукта | TeSys D |
|
|---|---|---|
| диапазон | TeSys |
|
| тип устройства или его аксессуаров | Контактор |
|
| краткое название устройства | LC1D |
|
| применение контактора | Управление электродвигателем Активная нагрузка |
|
| категория применения | AC-1 AC-2 AC-3 AC-4 |
|
| тип цепи управления | Пер. ток 50/60 Гц |
|
| описание полюсов | 3P |
|
| конфигурация главных контактов | 3 Н.О. |
|
| [Icw] номинальный кратковременно допустимый ток | 50 А (<= 60 °C) в <= 440 V переменный ток AC-3 для силовая цепь 80 А (<= 60 °C) в <= 440 V переменный ток AC-1 для силовая цепь |
|
| мощность двигателя, кВт | 22 кВт в 380...400 V переменный ток 50/60 Гц AC-3 25 кВт в 415 V переменный ток 50/60 Гц AC-3 30 кВт в 440 V переменный ток 50/60 Гц AC-3 30 кВт в 500 V переменный ток 50/60 Гц AC-3 33 кВт в 660...690 V переменный ток 50/60 Гц AC-3 15 кВт в 220...230 V переменный ток 50/60 Гц AC-3 11 кВт в 400 V переменный ток 50/60 Гц AC-4 |
|
| мощность двигателя, л.с. | 15 лс в 200/208 V переменный ток 60 Hz для 3P электродвигатели в соответствии с CSA 15 лс в 200/208 V переменный ток 60 Hz для 3P электродвигатели в соответствии с UL 15 лс в 230/240 V переменный ток 60 Hz для 3P электродвигатели в соответствии с CSA 15 лс в 230/240 V переменный ток 60 Hz для 3P электродвигатели в соответствии с UL 3 лс в 115 V переменный ток 60 Hz для 1P электродвигатели в соответствии с CSA 3 лс в 115 V переменный ток 60 Hz для 1P электродвигатели в соответствии с UL 40 лс в 460/480 V переменный ток 60 Hz для 3P электродвигатели в соответствии с CSA 40 лс в 460/480 V переменный ток 60 Hz для 3P электродвигатели в соответствии с UL 40 лс в 575/600 V переменный ток 60 Hz для 3P электродвигатели в соответствии с CSA 40 лс в 575/600 V переменный ток 60 Hz для 3P электродвигатели в соответствии с UL 7.5 лс в 230/240 V переменный ток 60 Hz для 1P электродвигатели в соответствии с CSA 7.5 лс в 230/240 V переменный ток 60 Hz для 1P электродвигатели в соответствии с UL |
|
| напряжение цепи управления | 110 V пер. ток 50/60 Hz |
|
| присоединения | Цепь управления : клеммный блок с винтовыми зажимами 1 кабель 1...4 мм² - жесткость кабеля: жесткий кабель - без кабельный наконечник Цепь управления : клеммный блок с винтовыми зажимами 2 кабель 1...4 мм² - жесткость кабеля: гибкий - без кабельный наконечник Цепь управления : клеммный блок с винтовыми зажимами 2 кабель 1...4 мм² - жесткость кабеля: жесткий кабель - без кабельный наконечник Силовая цепь : клеммный блок с винтовыми зажимами 1 кабель 1...35 мм² - жесткость кабеля: жесткий кабель - без кабельный наконечник Цепь управления : клеммный блок с винтовыми зажимами 2 кабель 1...2,5 мм² - жесткость кабеля: гибкий - с кабельный наконечник Силовая цепь : клеммный блок с винтовыми зажимами 1 кабель 1...35 мм² - жесткость кабеля: гибкий - без кабельный наконечник Силовая цепь : клеммный блок с винтовыми зажимами 1 кабель 1...25 мм² - жесткость кабеля: гибкий - без кабельный наконечник Силовая цепь : клеммный блок с винтовыми зажимами 1 кабель 1...35 мм² - жесткость кабеля: гибкий - с кабельный наконечник Силовая цепь : клеммный блок с винтовыми зажимами 1 кабель 1...25 мм² - жесткость кабеля: гибкий - с кабельный наконечник Силовая цепь : клеммный блок с винтовыми зажимами 1 кабель 1...25 мм² - жесткость кабеля: жесткий кабель - без кабельный наконечник Цепь управления : клеммный блок с винтовыми зажимами 1 кабель 1...4 мм² - жесткость кабеля: гибкий - без кабельный наконечник Цепь управления : клеммный блок с винтовыми зажимами 1 кабель 1...4 мм² - жесткость кабеля: гибкий - с кабельный наконечник Цепь управления : пружинный зажим 1 кабель 0.75...2.5 мм² - жесткость кабеля: гибкий - без кабельный наконечник Цепь управления : пружинный зажим 2 кабель 0.75...2.5 мм² - жесткость кабеля: гибкий - без кабельный наконечник Цепь управления : кольцевые наконечники - наружный диаметр: 8 мм Силовая цепь : кольцевые наконечники - наружный диаметр: 16.5 мм |
|
| количество в одном комплекте | Комплект из 10 шт. |
| технология использования катушек | Без встроенного симметричного защитного стабилитрона |
|
|---|---|---|
| тип вспом. контактов | Тип механически связанный (1 Н.О. + 1 Н.З.) в соответствии с IEC 60947-5-1 Тип дублирующий контакт (1 Н.З.) в соответствии с IEC 60947-4-1 |
|
| вспом. контакты, доступные на каждом контакторе | 1 Н.О. + 1 Н.З. |
|
| пределы напряжения цепи управления | 0,3...0,6 Uc в 60 °C отпускание 50/60 Hz 0,8...1,1 Uc в 60 °C находится в состоянии работы 50 Hz 0,85...1,1 Uc в 60 °C находится в состоянии работы 60 Hz |
|
| [Ui] номинальное напряжение изоляции | 600 В для цепь управления сертификации CSA 600 В для цепь управления сертификации UL 600 В для силовая цепь сертификации CSA 600 В для силовая цепь сертификации UL 690 В для цепь управления в соответствии с IEC 60947-1 690 В для силовая цепь в соответствии с IEC 60947-1 |
|
| [Up] номинальное импульсное выдерживаемое напряжение | 6 кВ IEC 60947 |
|
| категория перенапряжения | III |
|
| монтажная опора | Монтаж на панель Рейка |
|
| огнестойкость | V1 в соответствии с UL 94 |
|
| момент затяжки | Силовая цепь : 8 Н-м - соединители EverLink с винтами BTR - кабель 35 мм² шестигранный Силовая цепь : 5 Нм - соединители EverLink с винтами BTR - кабель 1...25 мм² шестигранный Цепь управления : 1.7 Н-м - клеммный блок с винтовыми зажимами - с помощью отвертки Philips No 2 Цепь управления : 1.7 Н-м - клеммный блок с винтовыми зажимами - с помощью отвертки плоск. Ø 6 мм |
|
| [Ue] номинальное рабочее напряжение | <= 690 V переменный ток 25...400 Hz для силовая цепь |
|
| [Ith] условный тепловой ток на открытом воздухе | 10 А в <= 60 °C для цепь управления 80 А в <= 60 °C для силовая цепь |
|
| Номинальная включающая способность Irms | 140 А переменный ток для цепь управления в соответствии с IEC 60947-5-1 900 А в 440 V для силовая цепь в соответствии с IEC 60947 |
|
| номинальная отключающая способность | 900 А в 440 V для силовая цепь в соответствии с IEC 60947 |
|
| соответствующий номинал предохранителя | 10 А gG для цепь управления в соответствии с IEC 60947-5-1 100 А gG в <= 690 V координация тип 1 для силовая цепь 100 А gG в <= 690 V координация тип 2 для силовая цепь |
|
| мощность, рассеиваемая одним полюсом | 3.7 Вт AC-3 9.6 Вт AC-1 |
|
| потребляемая мощность при срабатывании | 140 В·А в 20 °C (cos φ 0.75) 160 В·А в 20 °C (cos φ 0.75) |
|
| потребляемая мощность при удержании, В·А | 13 В·А в 20 °C (cos φ 0.3) 60 Hz 15 В·А в 20 °C (cos φ 0.3) 50 Гц |
|
| время срабатывания | 12...26 мс включение 4...19 мс отключение |
|
| безопасный уровень надежности | B10d = 1369863 циклы контактор с номинальной нагрузкой в соответствии с EN/ISO 13849-1 B10d = 20000000 циклы контактор с механической нагрузкой в соответствии с EN/ISO 13849-1 |
|
| механическая износостойкость | 15000000 циклы |
|
| рабочая частота | 3600 цикл/ч в <= 60 °C |
|
| минимальный коммутируемый ток | 5 мА для цепь управления |
|
| минимальное коммутируемое напряжение | 17 В для цепь управления |
|
| время без перекрытия | 1.5 мс при снятии напряжения между Н.З. и Н.О. контактами 1.5 мс при подаче напряжения между Н.З. и Н.О. контактами |
|
| сопротивление изоляции | > 10 МОм для цепь управления |
|
| высота | 122 мм |
|
| ширина | 55 мм |
|
| глубина | 120 мм |
|
| масса продукта | 1.4 кг |
| стандарты | EN 60947-4-1 EN 60947-5-1 IEC 60947-4-1 IEC 60947-5-1 UL 508 CSA C22.2 № 14 |
|
|---|---|---|
| сертификация продукта | BV CCC CSA DNV GL GOST LROS (ожидается) RINA UL |
|
| степень защиты IP | IP2x в соответствии с IEC 60529 IP2x в соответствии с VDE 0106 |
|
| рабочая температура окружающей среды | -5...60 °C |
|
| температура окружающей среды при хранении | -60...80 °C |
|
| допустимая температура воздуха вокруг устройства | -40...70 °C при Uc |
|
| рабочая высота | 3000 м без ухудшение характеристик по температуре |
|
| огнестойкость | 850 °C в соответствии с IEC 60695-2-1 |
|
| ударопрочность | 10 gn контактор разомкнут 15 gn контактор замкнут |
|
| виброустойчивость | 2 gn 5...300 Гц контактор разомкнут 4 gn 5...300 Гц контактор замкнут |
|
| теплоотдача | 4...5 Вт в 50/60 Hz для цепь управления |
| Директива RoHS (формат даты: YYWW, 2 цифры года и 2 цифры номера недели) | ||
|---|---|---|
| Экологический профиль продукта | ||
| Инструкция по утилизации продукта |
| Период | Срок гарантии на данное оборудование составляет 18 месяцев со дня ввода его в эксплуатацию, что подтверждается соответствующим документом, но не более 24 месяцев с даты поставки |
|---|
