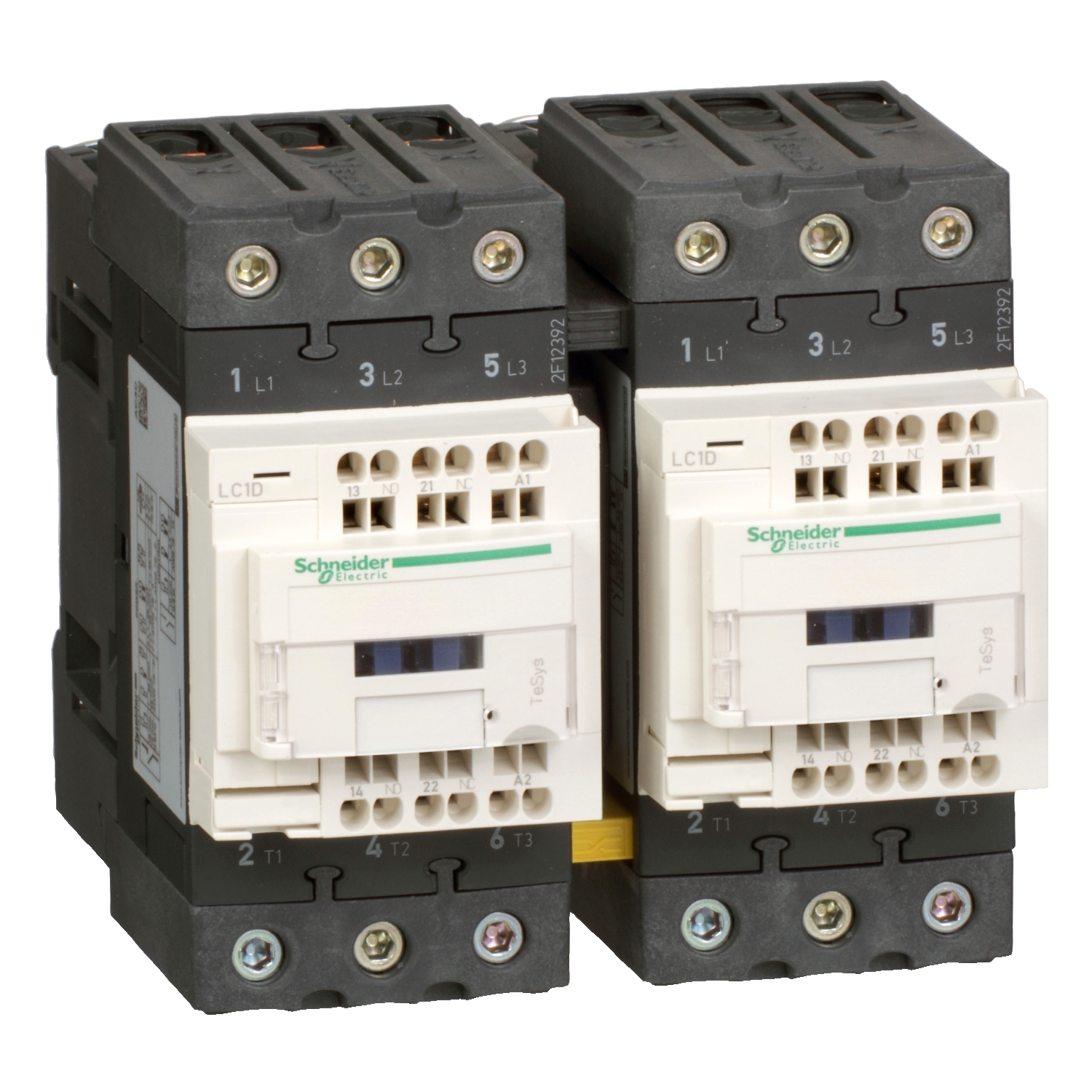

3Р РЕВЕРСИВНЫЙ КОНТАКТОР EVERLINK AC3 440В 40A, КАТУШКА УПР. 575В AC 50/60ГЦ (LC2D40A3SC7)

TeSys

TeSys D

Реверсивный контактор

LC2D

Управление электродвигателем
Активная нагрузка

AC-1
AC-3

Предварительно собранный с силовой сборной шиной реверсирования

3P

3 Н.О.

<= 300 В постоянный ток для силовая цепь
<= 690 V переменный ток 25...400 Hz для силовая цепь

40 А (<= 60 °C) в <= 440 V переменный ток AC-3 для силовая цепь
60 А (<= 60 °C) в <= 440 V переменный ток AC-1 для силовая цепь

11 кВт в 220...230 V переменный ток 50/60 Гц
22 кВт в 500 V переменный ток 50/60 Гц
30 кВт в 660...690 V переменный ток 50/60 Гц
18.5 кВт в 380...400 V переменный ток 50/60 Гц
22 кВт в 415...440 V переменный ток 50/60 Гц

5 лс в 230/240 V переменный ток 50/60 Гц для 1 фаза электродвигатели
10 лс в 230/240 V переменный ток 50/60 Гц для 3 фазы электродвигатели
30 лс в 575/600 V переменный ток 50/60 Гц для 3 фазы электродвигатели
3 лс в 115 V переменный ток 50/60 Гц для 1 фаза электродвигатели
10 лс в 200/208 V переменный ток 50/60 Гц для 3 фазы электродвигатели
30 лс в 460/480 V переменный ток 50/60 Гц для 3 фазы электродвигатели

Пер. ток 50/60 Гц

575 V пер. ток 50/60 Hz

1 Н.О. + 1 Н.З.

6 кВ в соответствии с IEC 60947

III

60 А в <= 60 °C для силовая цепь
10 А в <= 60 °C для цепь сигнализации

800 А в 440 V для силовая цепь в соответствии с IEC 60947
140 А переменный ток для цепь сигнализации в соответствии с IEC 60947-5-1
250 А постоянный ток для цепь сигнализации в соответствии с IEC 60947-5-1

800 А в 440 V для силовая цепь в соответствии с IEC 60947

100 А 1 с цепь сигнализации
120 А 500 мс цепь сигнализации
140 А 100 мс цепь сигнализации
320 А <= 40 °C 10 с силовая цепь
720 А <= 40 °C 1 с силовая цепь
72 А <= 40 °C 10 мин силовая цепь
165 А <= 40 °C 1 мин силовая цепь

80 А gG в <= 690 V координация тип 1 для силовая цепь
80 А gG в <= 690 V координация тип 2 для силовая цепь
10 А gG для цепь сигнализации в соответствии с IEC 60947-5-1

При 50 Гц - Ith 60 А для силовая цепь

600 В для силовая цепь сертификации CSA
600 В для силовая цепь сертификации UL
690 В для силовая цепь в соответствии с IEC 60947-4-1
690 В для цепь сигнализации в соответствии с IEC 60947-1
600 В для цепь сигнализации сертификации CSA
600 В для цепь сигнализации сертификации UL

1.5 млн. циклов 40 А AC-3 при Ue <= 440 V
1.4 млн. циклов 60 А AC-1 при Ue <= 440 V

5.4 Вт AC-1
2.4 Вт AC-3

С

Механический

Монтаж на панель
Рейка

CSA C22.2 № 14
EN 60947-4-1
EN 60947-5-1
IEC 60947-4-1
IEC 60947-5-1
UL 508

CCC
CSA
GOST
UL

Силовая цепь : соединители EverLink с винтами BTR 1 кабель (-и) 1...35 мм² - жесткость кабеля: гибкий - без кабельный наконечник
Силовая цепь : соединители EverLink с винтами BTR 1 кабель (-и) 1...35 мм² - жесткость кабеля: гибкий - с кабельный наконечник
Силовая цепь : соединители EverLink с винтами BTR 1 кабель (-и) 1...35 мм² - жесткость кабеля: жесткий кабель - без кабельный наконечник
Силовая цепь : соединители EverLink с винтами BTR 2 кабель (-и) 1...25 мм² - жесткость кабеля: гибкий - без кабельный наконечник
Силовая цепь : соединители EverLink с винтами BTR 2 кабель (-и) 1...25 мм² - жесткость кабеля: гибкий - с кабельный наконечник
Силовая цепь : соединители EverLink с винтами BTR 2 кабель (-и) 1...25 мм² - жесткость кабеля: жесткий кабель - без кабельный наконечник
Цепь управления : пружинные зажимы 1 кабель (-и) 0.75...2.5 мм² - жесткость кабеля: гибкий - без кабельный наконечник
Цепь управления : пружинные зажимы 2 кабель (-и) 0.75...2.5 мм² - жесткость кабеля: гибкий - без кабельный наконечник

Силовая цепь : 8 Н-м - соединители EverLink с винтами BTR - кабель 25...35 мм² шестигранный 4 мм
Силовая цепь : 5 Нм - соединители EverLink с винтами BTR - кабель 1...25 мм² шестигранный 4 мм

12...26 мс включение
4...19 мс отключение

B10d = 1369863 циклы контактор с номинальной нагрузкой в соответствии с EN/ISO 13849-1
B10d = 20000000 циклы контактор с механической нагрузкой в соответствии с EN/ISO 13849-1

6 млн. циклов

3600 цикл/ч в <= 60 °C

Без встроенного модуля защиты от перегрузок

0,3...0,6 Uc отпускание в 60 °C, переменный ток 50/60 Hz
0,8...1,1 Uc находится в состоянии работы в 60 °C, переменный ток 50 Hz
0,85...1,1 Uc находится в состоянии работы в 60 °C, переменный ток 60 Hz

140 В·А в 20 °C (cos ϕ 0.75) 60 Hz
160 В·А в 20 °C (cos ϕ 0.75) 50 Гц

13 В·А в 20 °C (cos ϕ 0.3) 60 Hz
15 В·А в 20 °C (cos ϕ 0.3) 50 Гц

4...5 Вт в 50/60 Гц

Тип механически связанный (1 Н.О. + 1 Н.З.) в соответствии с IEC 60947-5-1
Тип дублирующий контакт (1 Н.З.) в соответствии с IEC 60947-4-1

25...400 Гц

5 мА для цепь сигнализации

17 В Цепь сигнализации

1.5 мс при снятии напряжения (между НЗ и НО контактом)
1.5 мс при подаче напряжения (между НЗ и НО контактом)

> 10 МОм для цепь сигнализации

IP20 лицевая панель в соответствии с IEC 60529

TH в соответствии с IEC 60068-2-30

3

-5...60 °C

-60...80 °C

-40...70 °C при Uc

3000 м без ухудшение характеристик по температуре

850 °C в соответствии с IEC 60695-2-1

V1 в соответствии с UL 94

Вибрации контактор разомкнут 2 g (ном.), 5...300 Гц
Вибрации контактор замкнут 4 g (ном.), 5...300 Гц
Удары контактор разомкнут 10 gn в течение 11 мс
Удары контактор замкнут 15 g (ном.) в течение 11 мс

122 мм

119 мм

120 мм

1.87 кг

Срок гарантии на данное оборудование составляет 18 месяцев со дня ввода его в эксплуатацию, что подтверждается соответствующим документом, но не более 24 месяцев с даты поставки
