Артикул:

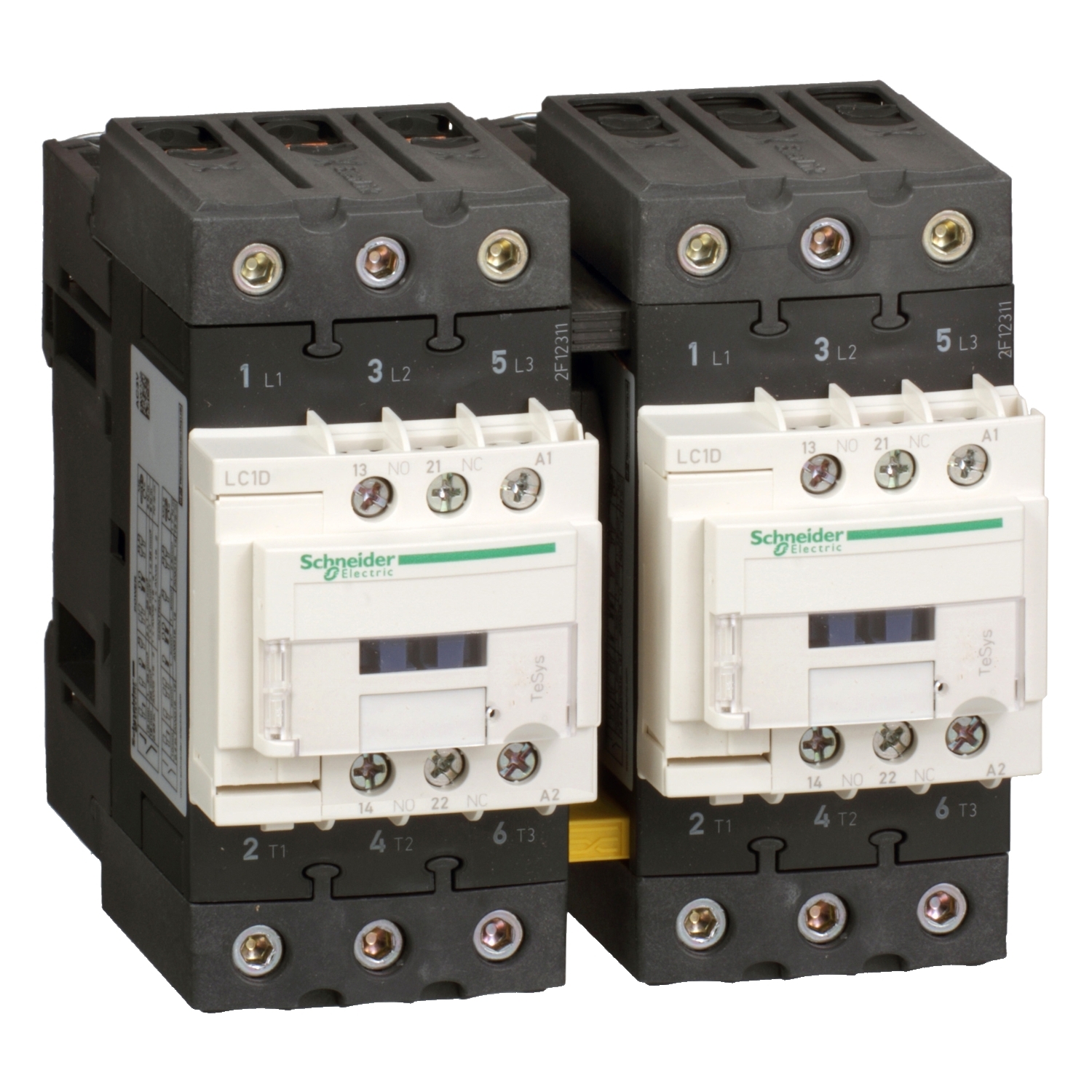

LC2D65AW7
Внутрений код:
SE-LC2D65AW7
*MSRP (Manufacturer's Suggested Retail Price) - рекомендованная производителем розничная цена. Для получения Вашей индивидуальной стоимости, обратитесь к менеджеру
Дилерский сертификат
120,4 кб
Техническая документация
174,8 кб
Характеристики
Количество полюсов
—
3
Вид
—
Контактор
Номинальный ток АС-3, 400В; А
—
65
Тип управляющего напряжения
—
277V AC
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
По запросу
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
| диапазон | TeSys |
|
|---|---|---|
| наименование изделия | TeSys D |
|
| тип устройства или его аксессуаров | Реверсивный контактор |
|
| краткое название устройства | LC2D |
|
| применение контактора | Управление электродвигателем Активная нагрузка |
|
| категория применения | AC-1 AC-3 |
|
| комплектация изделия | Предварительно собранный с силовой сборной шиной реверсирования |
|
| описание полюсов | 3P |
|
| конфигурация контактов полюса | 3 Н.О. |
|
| [Ue] номинальное рабочее напряжение | <= 300 В постоянный ток для силовая цепь <= 690 V переменный ток 25...400 Hz для силовая цепь |
|
| [Icw] номинальный кратковременно допустимый ток | 80 А (<= 60 °C) в <= 440 V переменный ток AC-1 для силовая цепь 65 А (<= 60 °C) в <= 440 V переменный ток AC-3 для силовая цепь |
|
| мощность двигателя, кВт | 30 кВт в 380...400 V переменный ток 50/60 Гц 37 кВт в 500 V переменный ток 50/60 Гц 37 кВт в 660...690 V переменный ток 50/60 Гц 18.5 кВт в 220...230 V переменный ток 50/60 Гц 37 кВт в 415...440 V переменный ток 50/60 Гц |
|
| мощность двигателя, л.с. | 40 лс в 460/480 V переменный ток 50/60 Гц для 3 фазы электродвигатели 5 лс в 115 V переменный ток 50/60 Гц для 1 фаза электродвигатели 10 лс в 230/240 V переменный ток 50/60 Гц для 1 фаза электродвигатели 20 лс в 200/208 V переменный ток 50/60 Гц для 3 фазы электродвигатели 20 лс в 230/240 V переменный ток 50/60 Гц для 3 фазы электродвигатели 50 лс в 575/600 V переменный ток 50/60 Гц для 3 фазы электродвигатели |
|
| тип цепи управления | Пер. ток 50/60 Гц |
|
| напряжение цепи управления | 277 V пер. ток 50/60 Hz |
|
| вспом. контакты, доступные на каждом контакторе | 1 Н.О. + 1 Н.З. |
|
| [Up] номинальное импульсное выдерживаемое напряжение | 6 кВ в соответствии с IEC 60947 |
|
| категория перенапряжения | III |
|
| [Ith] условный тепловой ток на открытом воздухе | 80 А в <= 60 °C для силовая цепь 10 А в <= 60 °C для цепь сигнализации |
|
| Номинальная включающая способность Irms | 1000 А в 440 V для силовая цепь в соответствии с IEC 60947 140 А переменный ток для цепь сигнализации в соответствии с IEC 60947-5-1 250 А постоянный ток для цепь сигнализации в соответствии с IEC 60947-5-1 |
|
| номинальная отключающая способность | 1000 А в 440 V для силовая цепь в соответствии с IEC 60947 |
|
| [Icw] номинальный кратковременно выдерживаемый ток | 100 А 1 с цепь сигнализации 120 А 500 мс цепь сигнализации 140 А 100 мс цепь сигнализации 520 А <= 40 °C 10 с силовая цепь 900 А <= 40 °C 1 с силовая цепь 110 А <= 40 °C 10 мин силовая цепь 260 А <= 40 °C 1 мин силовая цепь |
|
| соответствующий номинал предохранителя | 125 А gG в <= 690 V координация тип 1 для силовая цепь 125 А gG в <= 690 V координация тип 2 для силовая цепь 10 А gG для цепь сигнализации в соответствии с IEC 60947-5-1 |
|
| среднее полное сопротивление | При 50 Гц - Ith 80 А для силовая цепь |
|
| [Ui] номинальное напряжение изоляции | 600 В для силовая цепь сертификации CSA 600 В для силовая цепь сертификации UL 690 В для силовая цепь в соответствии с IEC 60947-4-1 690 В для цепь сигнализации в соответствии с IEC 60947-1 600 В для цепь сигнализации сертификации CSA 600 В для цепь сигнализации сертификации UL |
|
| электрическая износостойкость | 1.45 млн. циклов 65 А AC-3 при Ue <= 440 V 1.4 млн. циклов 80 А AC-1 при Ue <= 440 V |
|
| мощность, рассеиваемая одним полюсом | 6.3 Вт AC-3 9.6 Вт AC-1 |
|
| защитная крышка | С |
|
| тип блокировки | Механический |
|
| монтажная опора | Монтаж на панель Рейка |
|
| стандарты | CSA C22.2 № 14 EN 60947-4-1 EN 60947-5-1 IEC 60947-4-1 IEC 60947-5-1 UL 508 |
|
| сертификация продукта | CCC CSA GOST UL |
|
| присоединения | Цепь управления : винтовой зажим 2 кабель (-и) 1...2,5 мм² - жесткость кабеля: гибкий - с кабельный наконечник Силовая цепь : соединители EverLink с винтами BTR 1 кабель (-и) 1...35 мм² - жесткость кабеля: гибкий - без кабельный наконечник Силовая цепь : соединители EverLink с винтами BTR 1 кабель (-и) 1...35 мм² - жесткость кабеля: гибкий - с кабельный наконечник Силовая цепь : соединители EverLink с винтами BTR 1 кабель (-и) 1...35 мм² - жесткость кабеля: жесткий кабель - без кабельный наконечник Силовая цепь : соединители EverLink с винтами BTR 2 кабель (-и) 1...25 мм² - жесткость кабеля: гибкий - без кабельный наконечник Силовая цепь : соединители EverLink с винтами BTR 2 кабель (-и) 1...25 мм² - жесткость кабеля: гибкий - с кабельный наконечник Силовая цепь : соединители EverLink с винтами BTR 2 кабель (-и) 1...25 мм² - жесткость кабеля: жесткий кабель - без кабельный наконечник Цепь управления : винтовой зажим 1 кабель (-и) 1...4 мм² - жесткость кабеля: гибкий - без кабельный наконечник Цепь управления : винтовой зажим 2 кабель (-и) 1...4 мм² - жесткость кабеля: гибкий - без кабельный наконечник Цепь управления : винтовой зажим 1 кабель (-и) 1...4 мм² - жесткость кабеля: гибкий - с кабельный наконечник Цепь управления : винтовой зажим 1 кабель (-и) 1...4 мм² - жесткость кабеля: жесткий кабель - без кабельный наконечник Цепь управления : винтовой зажим 2 кабель (-и) 1...4 мм² - жесткость кабеля: жесткий кабель - без кабельный наконечник |
|
| момент затяжки | Цепь управления : 1.7 Н-м - винтовой зажим - с помощью отвертки плоск. Ø 6 мм Цепь управления : 1.7 Н-м - винтовой зажим - с помощью отвертки Philips No 2 Силовая цепь : 8 Н-м - соединители EverLink с винтами BTR - кабель 25...35 мм² шестигранный 4 мм Силовая цепь : 5 Нм - соединители EverLink с винтами BTR - кабель 1...25 мм² шестигранный 4 мм |
|
| время срабатывания | 12...26 мс включение 4...19 мс отключение |
|
| безопасный уровень надежности | B10d = 1369863 циклы контактор с номинальной нагрузкой в соответствии с EN/ISO 13849-1 B10d = 20000000 циклы контактор с механической нагрузкой в соответствии с EN/ISO 13849-1 |
|
| механическая износостойкость | 6 млн. циклов |
|
| рабочая частота | 3600 цикл/ч в <= 60 °C |
| технология использования катушек | Без встроенного модуля защиты от перегрузок |
|
|---|---|---|
| пределы напряжения цепи управления | 0,3...0,6 Uc отпускание в 60 °C, переменный ток 50/60 Hz 0,8...1,1 Uc находится в состоянии работы в 60 °C, переменный ток 50 Hz 0,85...1,1 Uc находится в состоянии работы в 60 °C, переменный ток 60 Hz |
|
| потребляемая мощность при срабатывании | 140 В·А в 20 °C (cos ϕ 0.75) 60 Hz 160 В·А в 20 °C (cos ϕ 0.75) 50 Гц |
|
| потребляемая мощность при удержании, В·А | 13 В·А в 20 °C (cos ϕ 0.3) 60 Hz 15 В·А в 20 °C (cos ϕ 0.3) 50 Гц |
|
| теплоотдача | 4...5 Вт в 50/60 Гц |
|
| тип вспом. контактов | Тип механически связанный (1 Н.О. + 1 Н.З.) в соответствии с IEC 60947-5-1 Тип дублирующий контакт (1 Н.З.) в соответствии с IEC 60947-4-1 |
|
| частота цепи сигнализации | 25...400 Гц |
|
| минимальный коммутируемый ток | 5 мА для цепь сигнализации |
|
| минимальное коммутируемое напряжение | 17 В Цепь сигнализации |
|
| время без перекрытия | 1.5 мс при снятии напряжения (между НЗ и НО контактом) 1.5 мс при подаче напряжения (между НЗ и НО контактом) |
|
| сопротивление изоляции | > 10 МОм для цепь сигнализации |
| степень защиты IP | IP20 лицевая панель в соответствии с IEC 60529 |
|
|---|---|---|
| защитное исполнение | TH в соответствии с IEC 60068-2-30 |
|
| степень загрязнения | 3 |
|
| рабочая температура окружающей среды | -5...60 °C |
|
| температура окружающей среды при хранении | -60...80 °C |
|
| допустимая температура воздуха вокруг устройства | -40...70 °C при Uc |
|
| рабочая высота | 3000 м без ухудшение характеристик по температуре |
|
| огнестойкость | 850 °C в соответствии с IEC 60695-2-1 |
|
| огнестойкость | V1 в соответствии с UL 94 |
|
| механическая стойкость | Вибрации контактор разомкнут 2 g (ном.), 5...300 Гц Вибрации контактор замкнут 4 g (ном.), 5...300 Гц Удары контактор разомкнут 10 gn в течение 11 мс Удары контактор замкнут 15 g (ном.) в течение 11 мс |
|
| высота | 122 мм |
|
| ширина | 119 мм |
|
| глубина | 120 мм |
|
| масса продукта | 1.89 кг |
| Период | Срок гарантии на данное оборудование составляет 18 месяцев со дня ввода его в эксплуатацию, что подтверждается соответствующим документом, но не более 24 месяцев с даты поставки |
|---|
