Артикул:
59705
Внутрений код:
SE-59705
*MSRP (Manufacturer's Suggested Retail Price) - рекомендованная производителем розничная цена. Для получения Вашей индивидуальной стоимости, обратитесь к менеджеру
Дилерский сертификат
120,4 кб
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
По запросу
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Основные характеристики
| Тип батареи | литиевая 3,6 В размер: 1/2 AA |
| Тип интерфейса пользователь-машина | графический |

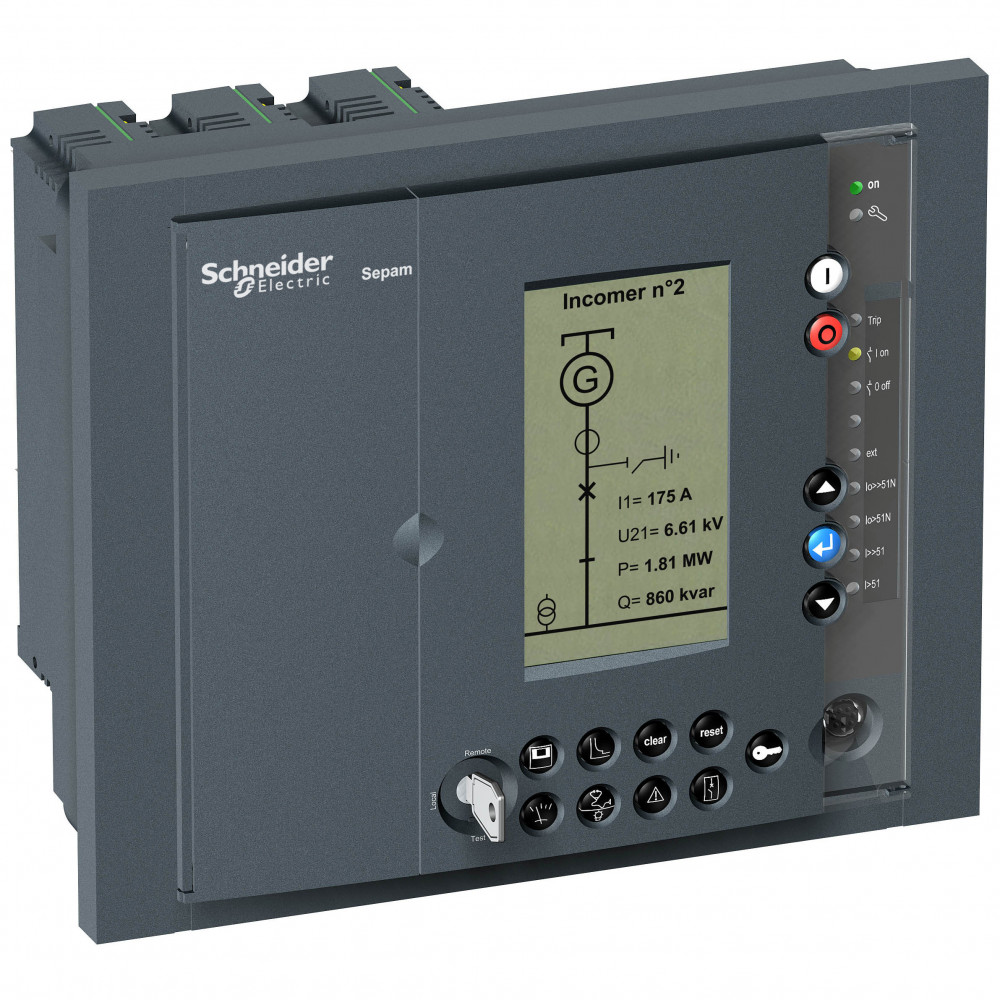

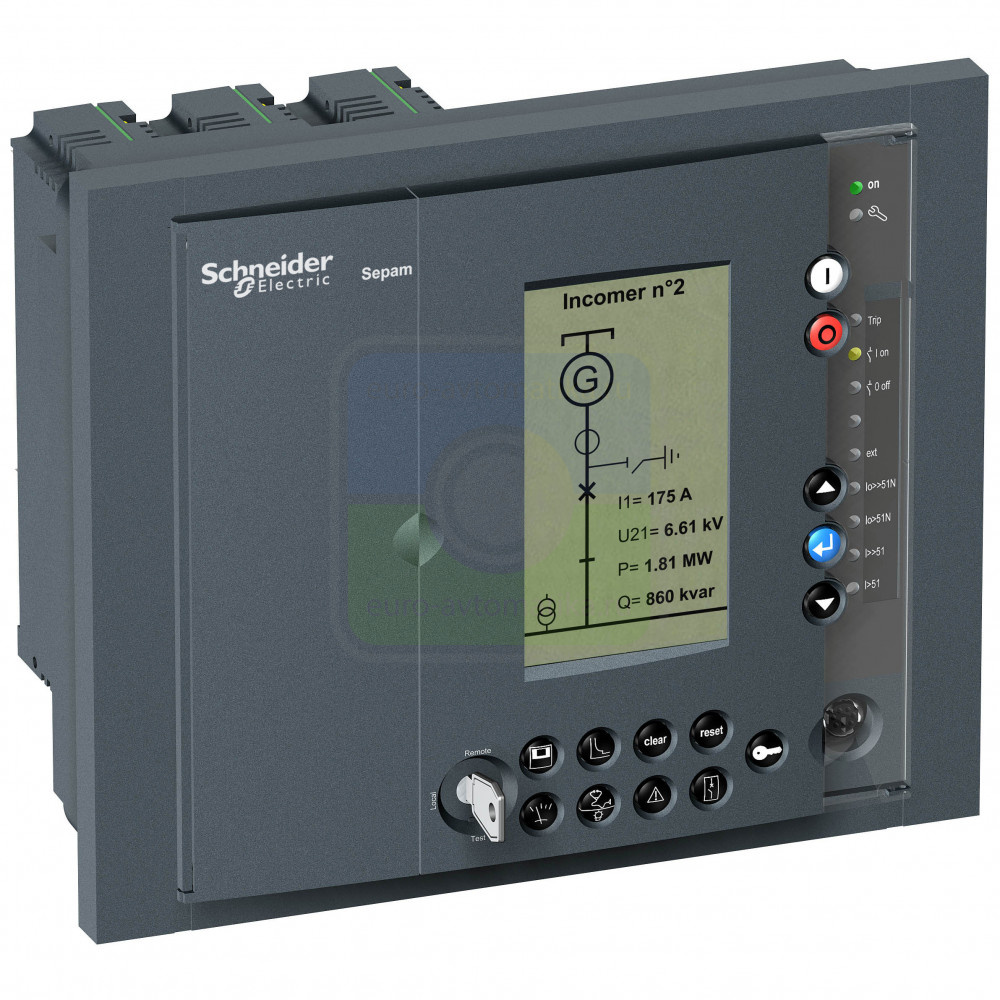

| Серия продукта | Sepam series 80 |
| Краткое название устройства | SEP888 |
Дополнительные характеристики
| Монтажная опора | монтаж на панель |
| Номинальное напряжение питания [us] | 24/250 V пост. ток допуск: - 20...10 % максимальное энергопотребление: < 16 W |
| Тип выхода | сигнальное реле: 100...240 В переменный ток 47,5...63 Гц постоянный ток: 2 А отключающая способность: 1 А cos φ > 0,3 реле управления: 127 В постоянный ток постоянный ток: 8 А отключающая способность: 0.7 А резистивные включающая способность: < 15 A за 200 мс реле управления: 220 V постоянный ток постоянный ток: 8 А отключающая способность: 0.1 А L/R < 40 мс включающая способность: < 15 A за 200 мс реле управления: 220 V постоянный ток постоянный ток: 8 А отключающая способность: 0.2 А L/R < 20 мс включающая способность: < 15 A за 200 мс реле управления: 220 V постоянный ток постоянный ток: 8 А отключающая способность: 0.3 А резистивные включающая способность: < 15 A за 200 мс реле управления: 24 V постоянный ток постоянный ток: 8 А отключающая способность: 4 А L/R < 40 мс включающая способность: < 15 A за 200 мс реле управления: 24 V постоянный ток постоянный ток: 8 А отключающая способность: 6 А L/R < 20 мс включающая способность: < 15 A за 200 мс реле управления: 24 V постоянный ток постоянный ток: 8 А отключающая способность: 8 А резистивные включающая способность: < 15 A за 200 мс реле управления: 48 V постоянный ток постоянный ток: 8 А отключающая способность: 1 А L/R < 40 мс включающая способность: < 15 A за 200 мс реле управления: 48 V постоянный ток постоянный ток: 8 А отключающая способность: 2 А L/R < 20 мс включающая способность: < 15 A за 200 мс реле управления: 48 V постоянный ток постоянный ток: 8 А отключающая способность: 4 А резистивные включающая способность: < 15 A за 200 мс сигнальное реле: 127 В постоянный ток постоянный ток: 2 А отключающая способность: 0.5 А L/R < 20 мс сигнальное реле: 220 V постоянный ток постоянный ток: 2 А отключающая способность: 0.15 А L/R < 20 мс сигнальное реле: 24 V постоянный ток постоянный ток: 2 А отключающая способность: 2 А L/R < 20 мс сигнальное реле: 48 V постоянный ток постоянный ток: 2 А отключающая способность: 1 А L/R < 20 мс реле управления: 100...240 В переменный ток 47,5...63 Гц постоянный ток: 8 А отключающая способность: 5 А cos φ > 0,3 включающая способность: < 15 A за 200 мс реле управления: 100...240 В переменный ток 47,5...63 Гц постоянный ток: 8 А отключающая способность: 8 А резистивные включающая способность: < 15 A за 200 мс реле управления: 127 В постоянный ток постоянный ток: 8 А отключающая способность: 0.2 А L/R < 40 мс включающая способность: < 15 A за 200 мс реле управления: 127 В постоянный ток постоянный ток: 8 А отключающая способность: 0.5 А L/R < 20 мс включающая способность: < 15 A за 200 мс |
| Подаваемый пусковой ток | < 10 A для 10 мс в 24/250 V пост. ток |
| Срок службы батареи | 10 г. (питание Sepam включено) 8 г. (питание Sepam не включено) |
| Количество кнопок | 14 |
| Разрешение дисплея | 128 x 240 пикс. |
| Исполнение выключателя | стационарный |
| [up] номинальное импульсное выдерживаемое напряжение | 5 кВ (1,2/50 мкс) в соответствии с IEC 60255-5 |
| Локальная индикация | 2 светодиода для рабочее состояние Sepam (тыльная часть) 2 светодиода для рабочее состояние Sepam (лицевая панель) 9 светодиодов для индикация параметров (лицевая панель) |
| Механическая стойкость | землетрясения в рабочем режиме (уровень: 2) : 1 gn (вертикальная ось) в соответствии с IEC 60255-21-3 землетрясения в рабочем режиме (уровень: 2) : 2 gn (горизонт. оси) в соответствии с IEC 60255-21-3 толчки отключенный (уровень: 2) : 20 g (ном.)/16 мс в соответствии с IEC 60255-21-2 удары отключенный (уровень: 2) : 27 Gn/11 ms в соответствии с IEC 60255-21-2 удары в рабочем режиме (уровень: 2) : 10 g (ном.)/11 мс в соответствии с IEC 60255-21-2 вибрации отключенный (уровень: 2) : 2 g (ном.), 10 Гц...150 Гц в соответствии с IEC 60255-21-1 вибрации в рабочем режиме (уровень: 2) : 1 g (ном.), 10 Гц...150 Гц в соответствии с IEC 60255-21-1 вибрации в рабочем режиме (уровень: Fc) : 2...13,2 Гц, а = +/- 1 мм в соответствии с IEC 60068-2-6 |
| Индикация на терминале пользователя | данные Logipam измерение и диагностика данных модель Sepam и выносных модулей настройки основных функций защиты векторная диаграмма токов и напряжений состояние логических входов состояние аппаратов на анимированной графической схеме список активированных функций защиты эксплуатационная информация и аварийные сообщения |
| Управление с терминала пользователя | подтверждение аварийных сигналов тестирование выхода команда замыкания/размыкания устройства возврат Sepam в исходное состояние выбор режима управления, осуществляемого Sepam |
| Выдерживаемая диэлектрическая частота | 2 kV в течение 1 мин в соответствии с IEC 60255-5 1 кВт (выходная индикация) в течение 1 мин в соответствии с ANSI C37.90 1.5 кВт (выходной контроль) в течение 1 мин в соответствии с ANSI C37.90 |
| Главные встроенные выходы | 0 |
Условия эксплуатации
| Стандарты | UL 508 CSA C22,2 No 0,17-00 EN 50263 CSA C22,2 No 14-95 CSA C22,2 No 94-M91 |
| Огнестойкость | 650 °C в соответствии с IEC 60695-2-11 |
| Электромагнитная совместимость | коммутационные помехи: уровень пробы: 4 кВ, 2,5 кГц/2 кВ, 5 кГц (тесты на стойкость к наведенным помехам) A и B в соответствии с IEC 60255-22-4 электростатический разряд: уровень пробы: 8 кВ через воздух; 4 кВ при контакте (измерение уровня излучаемых помех) в соответствии с ANSI C37.90.3 электростатический разряд: уровень пробы: 8 кВ через воздух; 6 кВ при контакте (измерение уровня излучаемых помех) в соответствии с IEC 60255-22-2 коммутационные помехи: уровень пробы: 4 кВ, 2,5 кГц (тесты на стойкость к наведенным помехам) в соответствии с ANSI C37.90.1 стойкость к излучаемым помехам: уровень пробы: 10 В/м, 80 МГц...1 ГГц (измерение уровня излучаемых помех) в соответствии с IEC 60255-22-3 1 затухающее колебание частотой 1 МГц: уровень пробы: 2,5 кВ несимм., 1 кВ симм. (тесты на стойкость к наведенным помехам) в соответствии с IEC 60255-22-1 1 затухающее колебание частотой 1 МГц: уровень пробы: 2,5 кВ несимм., 1 кВ симм. (тесты на стойкость к наведенным помехам) в соответствии с ANSI C37.90.1 затухающие колебания частотой 100 кГц: уровень пробы: 2,5 кВ несимм., 1 кВ симм. (тесты на стойкость к наведенным помехам) в соответствии с IEC 61000-4-12 наведенное электромагнитное поле: (тесты на излучение) A в соответствии с EN 55022 стойкость к излучаемым помехам: уровень пробы: 35 В/м, 25 МГц...1 ГГц (измерение уровня излучаемых помех) в соответствии с ANSI C37.90.2 кратковременные исчезновения напряжения: уровень пробы: 100 % в течение 100 мс (тесты на стойкость к наведенным помехам) в соответствии с IEC 60255-11 коммутационные помехи: уровень пробы: 4 кВ, 2,5 кГц (тесты на стойкость к наведенным помехам) IV в соответствии с IEC 61000-4-4 стойкость к наведенным радиочастотным помехам: уровень пробы: 10 V (тесты на стойкость к наведенным помехам) III в соответствии с IEC 60255-22-6 стойкость к электромагнитным полям промышленной частоты: уровень пробы: 30 A/m (continuous)-300 A/m (13 s) (измерение уровня излучаемых помех) IV в соответствии с IEC 61000-4-8 стойкость к излучаемым помехам: уровень пробы: 10 В/м, 80 МГц...2 ГГц (измерение уровня излучаемых помех) III в соответствии с IEC 61000-4-3 импульсные помехи: уровень пробы: 2 кВ несимм., 1 кВ симм. (тесты на стойкость к наведенным помехам) III в соответствии с IEC 61000-4-5 наведенное электромагнитное поле: (тесты на излучение) в соответствии с IEC 60255-25 излучаемое электромагнитное поле: (тесты на излучение) в соответствии с IEC 60255-25 излучаемое электромагнитное поле: (тесты на излучение) A в соответствии с EN 55022 |
| Стойкость к кратковременным исчезновениям напряжения питания | 100 мс |
| Условия эксплуатации | непрерывное воздействие влажной жары (в рабочем режиме) : Cab: 10 сут., отн. влажн. 93 %, 40°C в соответствии с IEC 60068-2-78 тест на коррозию/испытание 2-я газами (в рабочем режиме) : 21 сут., отн. влажн. 75 %, 25 °С, 0,5 млн-1 H2S, 1 млн-1 SO2 в соответствии с IEC 60068-2-60 тест на коррозию/испытание 4-я газами (в рабочем режиме) : 21 сут., отн. влажн. 75 % , 25 °C, 0,01 млн-1 H2S, 0,2 млн-1 SO2, 0,2 млн-1 NO2, в соответствии с IEC 60068-2-60 непрерывное воздействие влажной жары (при хранении) : Cab: 56 сут., отн. влажн. 93 %, 40 °C в соответствии с IEC 60068-2-78 непрерывное воздействие влажной жары (при хранении) : Db: 6 сут., отн. влажн. 95 %, 55 °С в соответствии с IEC 60068-2-30 воздействие холода (в рабочем режиме) : Ad: - 25 °C в соответствии с IEC 60068-2-1 воздействие холода (при хранении) : Ab: - 25 °C в соответствии с IEC 60068-2-1 воздействие сухой жары (в рабочем режиме) : Bd: 70 °C в соответствии с IEC 60068-2-2 воздействие сухой жары (при хранении) : Bb: 70 °C в соответствии с IEC 60068-2-2 соляной туман (в рабочем режиме) : Kb/2: 6 суток в соответствии с IEC 60068-2-52 изменение температуры с указанной скоростью (при хранении) : Nb: - 25 °C ... 70 °C, 5 °C/мин. в соответствии с IEC 60068-2-14 |
| Степень защиты nema | тип 12 в соответствии с NEMA |
| Степень защиты ip | прочие панели: IP20 в соответствии с IEC 60529 передняя панель: IP52 в соответствии с IEC 60529 |
| Сертификаты | C22,2 файл № 210625 CE UL 508 файл N° 212533 |
ETIM
| Свойство (ETIM FEATURE) | Значение свойства (ETIM VALUE) | Ед. измерения (ETIM UNIT) | |||
|---|---|---|---|---|---|
| EF000003 | EV000154 | ||||
| EF000318 | |||||
| EF000319 | |||||
| EF001499 | |||||
| EF001500 | |||||
| EF001501 | |||||
| EF001504 | |||||
| EF002950 | |||||
| EF003811 | EV000494 | ||||
| EF003831 | |||||
| EF003914 | |||||
| EF005474 | EV006405 | ||||
| EF008855 | |||||
