Артикул:
2CSA275901R9165
Внутрений код:
ABB-2CSA275901R9165
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: LS, Dekraft, EKF
Возможные производители: LS, Dekraft, EKF
Дилерский сертификат
60,4 кб
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
25 840.80 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
| 1. Общая информация | |

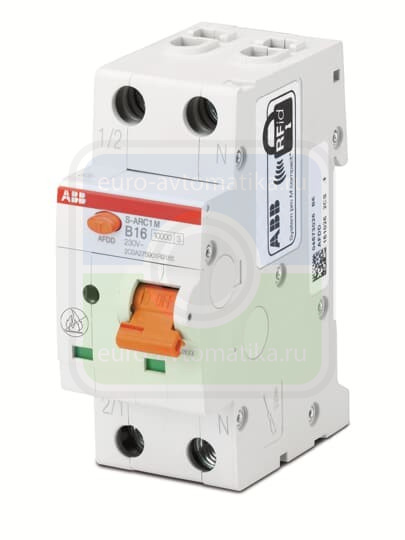

| Тип расширенного изделия: | S-ARC1 M B16 |
| Идентификационный номер изделия: | 2CSA275901R9165 |
| Европейский товарный код (EAN): | 8012542342212 |
| Описание в каталоге: | S-ARC1 M B16 Arc fault detection device integrated with MCB |
| Длинное описание: | S-ARC1 M is a 1P+N arc fault detection device (AFDD) with an integrated MCB in two modules, for the protection against short-circuit currents, overload, earth arc faults, parallel arc faults and series arc faults. |
| 2. Ordering | |
| E-Number (Sweden): | 2100160 |
| Минимальный объем заказа: | 1 штука |
| Номер таможенного тарифа: | 85363010 |
| 3. Размеры | |
| Чистая ширина изделия: | 0.035 m |
| Чистая высота изделия: | 0.085 m |
| Чистая толщина изделия: | 0.069 m |
| Чистый вес изделия: | 0.180 kg |
| 4. Container Information | |
| Package Level 1 Units: | box 1 штука |
| Ширина пакета уровня 1: | 0.040 m |
| Package Level 1 Height: | 0.095 m |
| Package Level 1 Depth / Length: | 0.079 m |
| Package Level 1 Gross Weight: | 0.200 kg |
| Package Level 1 EAN: | 8012542342212 |
| 5. Экологические нормы | |
| Температура окружающей среды: | Работа с компенсацией -25 … +55 °CХранение -40 … +70 °C |
| Вибропрочность согласно МЭК 60068-2-6: | 0.2 mm or 5 g - 20 cycles at 5…150…5 Hz |
| Ударопрочность согласно МЭК 60068-2-27: | 25g / 2 shocks / 13 ms |
| Правила ограничения содержания вредных веществ. RoHS статус: | Following EU Directive 2011/65/EU |
| 6. Additional Information | |
| Тип аксессуаров: | Auxiliary contactSignal contact / auxiliary contactShunt tripUndervoltage releaseOvervoltage release |
| Тип исполнительного элемента (рабочая головка): | Toggle - Insulation group II, Orange RAL 2004, sealable in ON-OFF-positions |
| Вспомогательное напряжение AC/DC: | 230 V |
| Сечение подключаемого кабеля: | Busbar 10 mm²Rigid 1 ... 25 mm²Flexible 1 ... 25 mm² |
| Степень защиты: | Housing IP40Terminals IP20 |
| Испытательное напряжение изоляции: | 2.5 kV |
| Energy Limiting Class: | 3 |
| Частота (f): | 50 Hz |
| Тип корпуса: | Insulation group I, RAL 7035 |
| Монтажное положение: | Any |
| Тип монтажа: | on DIN rail EN 60715 (35 mm) by means of mounting clip |
| Количество полюсов: | 2 |
| Количество защищенных полюсов: | 1 |
| Overvoltage Category: | III |
| Степень загрязнения: | степень загрязнения 2 |
| Положение клемм нейтрали N: | Right |
| Потери мощности: | 2.8 W |
| Power Supply Connection: | Arbitrary |
| Основной тип изделия: | S-ARC1 M |
| Название изделия: | Arc fault detection device integrated with MCB |
| Номинальный ток (In): | 16 A |
| Номинальная частота (f): | 50...60 Hz |
| Номинальное напряжение (Ur): | 230 V |
| Номинальное напряжение изоляции (Ui): | 500 V AC |
| Номинальное рабочее напряжение: | 230-240 V AC |
| Номинальная рабочая отключающая способность при коротком замыкании (Ics): | 7.5 kA |
| Номинальный выдерживаемый ток короткого замыкания (Icn): | 10 kA |
| Номинальная предельная отключающая способность при коротком замыкании (Icu): | 10 kA |
| Тип исполнения: | B |
| Правила ограничения содержания вредных веществ RoHS данные: | 20170621 |
| Стандарты: | IEC 62606EN 62606IEC 60898-1EN 60898-1 |
| Тип клемм: | Клеммы с винтовым зажимом |
| Крутящие моменты затяжки: | 2.8 N·m |
| Характеристики расцепления: | B |
| Длина зачистки провода: | 12 mm |
| 7. Сертификаты и декларации (номер документа) | |
| Технические данные: | 2CDC420032D0201 |
| Декларация о соответствии - CE: | 9AKK107045A1563 |
| Инструкции и руководства: | 9AKK106930A8985 9AKK106930A8986 |
| Правила ограничения содержания вредных веществ.RoHS информация: | 9AKK107045A1564 |
| 8. Classifications | |
| ETIM 6: | EC002694 - Miniature circuit breaker (MCB) with auxiliary device |
| ETIM 7: | EC002694 - Miniature circuit breaker (MCB) with auxiliary device |
| Код классификации объекта: | Q |
| WEEE Category: | 5. Small Equipment (No External Dimension More Than 50 cm) |
