Артикул:
187202
Внутрений код:
EAT-187202
Дилерский сертификат
56 кб
Техническая документация
172,2 кб
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
48 999.67 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Программа поставок

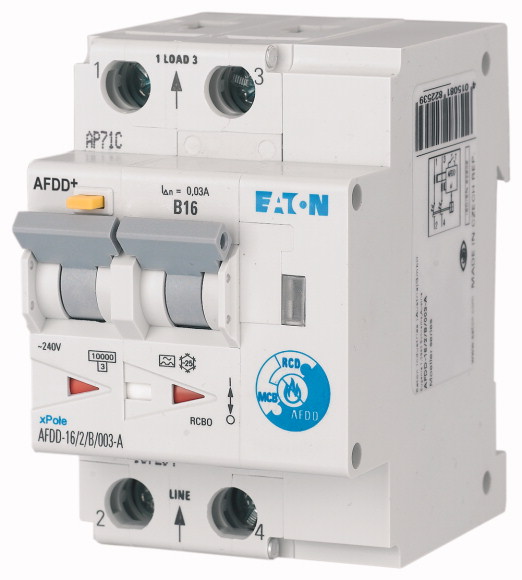

Основная функция |
Пожарный выключатель | ||
Полюсы |
2-полюсн. | ||
Характеристика срабатывания |
B | ||
Применение |
Коммутационные устройства для жилых и специальных зданий | ||
Расчетный рабочий ток |
In | A | 16 |
Rated switching capacity according to IEC/EN 60898-1 |
kA | 10 | |
Возможность подключения для измерения в соответствии с IEC/EN 61009 |
кА | 10 | |
Расчетная устойчивость при коротких замыканиях |
Icn | кА | 10 |
Расчетный ток утечки |
I?N | A | 0,01 |
Тип |
Тип LI/A | ||
Срабатывание |
A | с коротким запаздыванием | |
Тип сборной шины |
ZV-SS | ||
Ассортимент |
AFDD | ||
Чувствительность |
чувствительный к импульсным токам | ||
Стойкость к импульсному току |
условно устойчив к импульсному току 250 A |
Технические характеристики
| Электрический | |||
Types conform to |
IEC/EN 62606 IEC/EN 61009 |
||
Текущие контрольные знаки |
согласно маркировке | ||
Предельные значения рабочего напряжения |
|||
Test circuit |
V AC | 170 - 264 | |
Чувствительность |
чувствительный к импульсным токам | ||
Расчетная устойчивость при коротких замыканиях |
Icn | кА | 10 |
срок службы |
|||
электрический |
Переключения |
4000
|
|
механический |
Переключения |
20000
|
|
| Механический | |||
Монтажный размер колпачков |
мм | 45 | |
Размер цоколя устройства |
мм | 80 | |
Монтажная ширина |
мм | 54 (3 установочных мест) | |
Монтаж |
Фиксаторный ползунок с тремя положениями упрощает демонтаж из имеющейся системы | ||
Класс защиты |
Выключатели IP20 IP40 встроенный |
||
Клеммы вверху и внизу |
Twin-purpose terminals | ||
Защита клемм |
Busbar tag shroud as per VBG4, OVE-EN 6 | ||
Толщина материала сборной шины |
мм | 0.8 - 2 | |
допустимый диапазон температур окружающей среды |
°C | -25 - +40 | |
допустимая температура хранения и транспортировки |
°C | -35 - +60 | |
Стойкость к климатическим воздействиям |
according to IEC/EN 61009 | ||
Contact position indicator |
red / green |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Технические характеристики для подтверждения типа конструкции |
|||
Номинальный ток для указания потери мощности |
In | A | 16 |
Потеря мощности оборудования, в зависимости от тока |
Pvid | W | 5 |
Мин. рабочая температура |
°C | -25 | |
Макс. рабочая температура |
°C | 40 | |
Проверка конструкции IEC/EN 61439 |
|||
10.2 твёрдость материалов и деталей |
|||
10.2.2 Коррозионная стойкость |
Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции |
Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению |
Требования производственного стандарта выполнены. | ||
10.2.5 Подъём |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.6 Испытание на удар |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.7 Ярлыки |
Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.4 Воздушные промежутки и пути утечки тока |
Требования производственного стандарта выполнены. | ||
10.5 Защита от удара электрическим током |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.6 Монтаж оборудования |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.7 Внутренние электрические цепи и соединения |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции |
|||
10.9.2 Электрическая прочность при рабочей частоте |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.3 Прочность по отношению к импульсному напряжению |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.10 Нагрев |
Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
10.11 Стойкость к коротким замыканиям |
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.12 Электромагнитная совместимость |
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.13 Механическая функция |
Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0(отобразить признаки изделий)(скрыть признаки изделий)
| Circuit breakers and fuses (EG000020) / Earth leakage circuit breaker with auxiliary device (EC002695) | |||
| Electric engineering, automation, process control engineering / Electrical installation, device / Residual current protection system / Earth leakage circuit breaker with auxiliary device (ecl@ss8.1-27-14-22-13 [ADI479004]) | |||
Number of poles |
2 | ||
Nominal rated voltage |
V | 230 | |
Nominal rated current |
A | 16 | |
Rated fault current |
A | 0.01 | |
Leakage current type |
A | ||
Current limiting class |
3 | ||
Rated short-circuit breaking capacity EN 60898 |
kA | 10 | |
Rated short-circuit breaking capacity IEC 60947-2 |
kA | 0 | |
Frequency |
Hz | 50 | |
Release characteristic |
B | ||
Concurrently switching N-neutral |
No | ||
Over voltage category |
3 | ||
Pollution degree |
2 | ||
Width in number of modular spacings |
3 | ||
Built-in depth |
mm | 67 | |
Additional equipment attached at delivery |
Fire protection switch | ||
Rated switch current auxiliary device |
A | 0 | |
Rated voltage auxiliary device |
V | 230 | |
Control voltage type auxiliary equipment |
AC | ||
Degree of protection (IP) |
IP20 |
