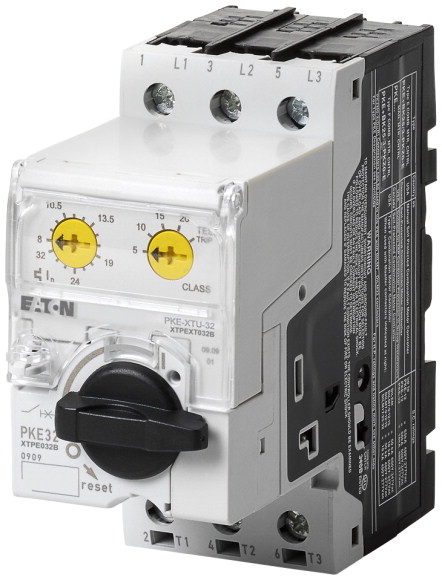

Автомат защиты двигателя с электронным расцепителем, 3P, Ir = 8-32А стандартный (PKE32/XTU-32) (121734)

Отложить

Сравнить

Артикул: 121734

Внутрений код: EAT-121734

Дилерский сертификат 56 кб

Техническая документация 530,1 кб

Характеристики

Номинальный ток, А

—

Номинальный непрерывный ток, А

—

• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)

35 099.84 руб./шт

В корзину

Купить в 1 клик

Рассчитать доставку

Короткий срок поставки

Клиентский сервис

Доступная цена

Товар сертифицирован

Программа поставок

Ассортимент

Автомат защиты двигателя с электронной защитой от перегрузки в диапазоне значений PKE до 32 A

Основная функция

Защита двигателя
Защита двигателя для тяжелого пуска

Отдельное устройство/законченное устройство

Законченное устройство со стандартной ручкой

Примечание

Подходит также для двигателей класса эффективности IE3.
Устройства, совместимые с IE3, обозначаются логотипом на упаковке.

Диапазон установок расцепителей перегрузки

I_r

8 - 32

Функция

с расцепителем перегрузки

Измеренный ток длительной нагрузки = расчетный рабочий ток

I_u = I_e

Расчетная рабочая мощность

AC-3

220 В 230 В 240 В

кВт

7.5

380 В 400 В 415 В

кВт

440 В

кВт

500 В

кВт

18.5

660 B 690 B

кВт

Подключение к SmartWire-DT

нет

Мощность двигателя/номинальный ток двигателя

Мощность двигателя	Номинальный ток двигателя
	AC-3
	220 В 230 В 240 В	380 В 400 В 415 В	440 В	500 В	660 В 690 В
P	I	I	I	I	I
кВт	A	A	A	A	A

2,2	8,7	-	-	-	-
3	11,5	-	-	-	-
4	14,8	8,5	-	-	-
5,5	19,6	11,3	10,2	9	-
7,5	26,4	15,2	13,8	12,1	8,8
11	-	21,7	19,8	17,4	12,6
15	-	29,3	26,6	23,4	17
18,5	-	-	-	28,9	20,9
22	-	-	-	-	23,8
30	-	-	-	-	32

Технические характеристики

Общая информация
Стандарты и положения			IEC/EN 60947, VDE 0660
Стойкость к климатическим воздействиям			Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78 Влажный нагрев, циклический, в соответствии с IEC 60068-2-30
Температура окружающей среды
Хранение	?	°C	-40 - +80
разомкнут		°C	-25 - +55
в капсульном корпусе		°C	-25 - +40
установочное положение
Направление подвода питания			любая
Класс защиты
Устройство			IP20
Соединительные клеммы			IP00
Защита от прикосновения согласно EN 50274			защита от прикосновения пальцами и тыльной стороной кистей рук
Удароустойчивость, импульс полусинуса 10 мс согласно IEC 60068-2-27		g	25
Высота установки		M	макс. 2000
Поперечные сечения соединения винтовой клеммы		мм?
одножильный		мм²	1 x (1 - 6) 2 x (1 - 6)
тонкопроволочный с оконечной муфтой согласно DIN 46228		мм²	1 x (1 - 6) 2 x (1 - 6)
одно- или многожильные		AWG	14 - 10
Момент затяжки соединительных винтов
Главный провод		Нм	1.7
Кабели системы управления		Нм	1
Цепи главного тока
Номинальная устойчивость к импульсу	U_imp	В перем. тока	6000
Категория перенапряжения / степень загрязнения			III/3
Номинальное напряжение	U_e	В перем. тока	690
Измеренный ток длительной нагрузки = расчетный рабочий ток	I_u = I_e	A	32
Номинальная частота	f	Гц	40 - 60
Электрические тепловые потери (3-полюсный прогретый)		W	6 (с PKE-XTU(A)-32)
Механический срок службы	Переключения	x 10⁶	0.05
Электрический срок службы (AC-3 при 400 В)
Электрический срок службы	Переключения	x 10⁶	0.05
максимальная частота коммутаций		S/h
макс. частота коммутаций		S/h	60
Прочие технические характеристики (каталог для перелистывания)			Коммутационная способность
Коммутационная способность двигателя		kA_eff
AC-3 до 690 В		A	32
Расцепитель
Температурная компенсация		°C	-5 - +40 (согласно IEC/EN 60947, VDE 0660) -25 - +55 (рабочий диапазон)
Остаточная ошибка температурной компенсации для T > 40 °C			±55 (Arbeitsbereich)
Диапазон установок расцепителей перегрузки			0,25 - 1 x I_u
Расцепители короткого замыкания			Базовое устройство, фиксированно установленное: 15,5 x I_u Расцепляющий модуль, фиксированно установленный: 15,5 x I_r с задержкой около 60 мс
Допуск расцепителя короткого замыкания			± 20%
Чувствительность к выпадению фаз			да
Опробованные рабочие характеристики
Коммутационная способность
максимальная мощность двигателя
трехфазн.
200 В 208 В		л.с.	5
230 В 240 В		л.с.	7.5
460 В 480 В		л.с.	15
575 В 600 В		л.с.	20
однофазный
115 В 120 В		л.с.	1.5
230 В 240 В		л.с.	3
Общее применение		A	32
Номинальный ток короткого замыкания, групповая защита		SCCR
600 В кор. замык.
SCCR (предохранитель)		kA	100
Макс. предохранитель		A	100 Class J

Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)

Технические характеристики для подтверждения типа конструкции
Номинальный ток для указания потери мощности	I_n	A	32
Потеря мощности на полюс, в зависимости от тока	P_vid	W	3.8
Потеря мощности оборудования, в зависимости от тока	P_vid	W	11.4
Статическая потеря мощности, не зависит от тока	P_vs	W	0
Способность отдавать потери мощности	P_ve	W	0
Мин. рабочая температура		°C	-25
Макс. рабочая температура		°C	55
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей
10.2.2 Коррозионная стойкость			Требования производственного стандарта выполнены.
10.2.3.1 Нагревостойкость изоляции			Требования производственного стандарта выполнены.
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве			Требования производственного стандарта выполнены.
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве			Требования производственного стандарта выполнены.
10.2.4 Устойчивость к ультрафиолетовому излучению			Требования производственного стандарта выполнены.
10.2.5 Подъём			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2.6 Испытание на удар			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2.7 Ярлыки			Требования производственного стандарта выполнены.
10.3 Класс защиты изоляции			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.4 Воздушные промежутки и пути утечки тока			Требования производственного стандарта выполнены.
10.5 Защита от удара электрическим током			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудования			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединения			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружи			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции
10.9.2 Электрическая прочность при рабочей частоте			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9.3 Прочность по отношению к импульсному напряжению			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9.4 Проверка оболочек кабелей из изолирующего материала			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 Нагрев			Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиям			Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.12 Электромагнитная совместимость			Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.13 Механическая функция			Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

Технические характеристики согласно ETIM 6.0(отобразить признаки изделий)(скрыть признаки изделий)

Low-voltage industrial components (EG000017) / Motor protection circuit-breaker (EC000074)
Electric engineering, automation, process control engineering / Low-voltage switch technology / Circuit breaker (LV < 1 kV) / Motor protection circuit-breaker (ecl@ss8.1-27-37-04-01 [AGZ529013])
Overload release current setting	A	32 - 32
Adjustment range undelayed short-circuit release	A	496 - 496
Thermal protection		No
Phase failure sensitive		No
Switch off technique		Electronic
Rated operating voltage	V	690 - 690
Rated permanent current Iu	A	32
Rated operation power at AC-3, 230 V	kW	7.5
Rated operation power at AC-3, 400 V	kW	15
Type of electrical connection of main circuit		Screw connection
Type of control element		Turn button
Device construction		Built-in device fixed built-in technique
With integrated auxiliary switch		No
With integrated under voltage release		No
Number of poles		3
Rated short-circuit breaking capacity lcu at 400 V, AC	kA	100
Degree of protection (IP)		IP20
Height	mm	102.5
Width	mm	45
Depth	mm	102.5

Апробации

Product Standards			IEC/EN 60947-4-1; UL 60947-4-1; CSA - C22.2 No. 60947-4-1-14; CE marking
UL File No.			E36332
UL Category Control No.			NLRV
CSA File No.			165628
CSA Class No.			3211-05
North America Certification			UL listed, CSA certified
Specially designed for North America			No

Документы

Техническая документация 530,1 кб

Дилерский сертификат 56 кб
