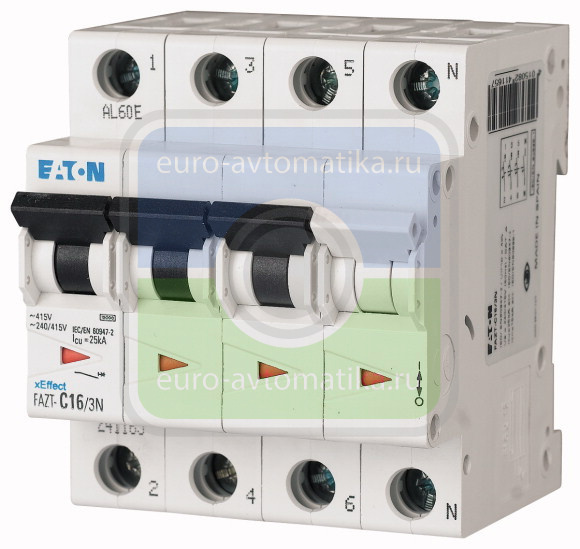

Артикул:
241189
Внутрений код:
EAT-241189
Дилерский сертификат
56 кб
Техническая документация
233,7 кб
Характеристики
Номинальный ток, А
—
16
Характеристика срабатывания - кривая тока
—
D
Количество полюсов
—
3+N
Максимальная отключающая способность, кА
—
25
Напряжение питания, В
—
AC
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
39 067.46 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Программа поставок
Основная функция |
Линейные защитные автоматы | ||
Полюсы |
3-полюсн. + N | ||
Характеристика срабатывания |
D | ||
Применение |
Коммутационные устройства для промышленного оборудования и специальных зданий | ||
Расчетный рабочий ток |
In | A | 16 |
Измерительная коммутационная способность по IEC/EN 60947-2 |
кА | 25 | |
Ассортимент |
FAZ-T |
Технические характеристики
| Electrical | |||
Стандарты и предписания |
IEC/EN 60947-2 | ||
Номинальное напряжение |
В | 240/415 | |
Номинальная частота |
f | Гц | 50/60 |
Возможность подключения для измерения |
кА | 25 | |
Характеристика |
B, C, D | ||
срок службы |
Переключения | 20000 | |
Направление подвода питания |
любая | ||
| Mechanical | |||

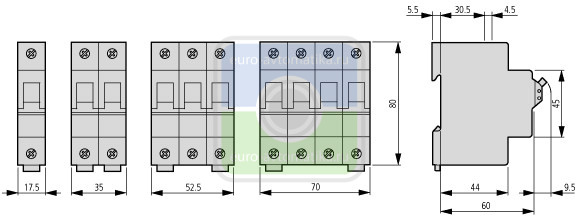

Монтажный размер колпачков |
мм | 45 | |
Enclosure height |
мм | 80 | |
Монтажная ширина на полюс |
мм | 17.5 | |
Монтаж |
Быстродействующее крепление с 3 положениями фиксации для DIN-рейки IEC/EN 60715 | ||
Класс защиты |
IP20 | ||
Клеммы вверху и внизу |
Twin-purpose terminals | ||
Защита клемм |
Finger- and back-of-hand proof according to BGV A3 and OVE-EN 6 | ||
Поперечные сечения соединения |
мм? | 1 - 25 | |
Начальный пусковой момент |
Нм | 2 - 2.4 | |
Thickness of busbar material |
мм | 0.8 (exept N 0.5 SU) | |
установочное положение |
любая |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Технические характеристики для подтверждения типа конструкции |
|||
Номинальный ток для указания потери мощности |
In | A | 16 |
Потеря мощности на полюс, в зависимости от тока |
Pvid | W | 0 |
Потеря мощности оборудования, в зависимости от тока |
Pvid | W | 7.2 |
Статическая потеря мощности, не зависит от тока |
Pvs | W | 0 |
Способность отдавать потери мощности |
Pve | W | 0 |
Мин. рабочая температура |
°C | -40 | |
Макс. рабочая температура |
°C | 75 | |
| линейно на каждый +1°C ведет к 0,5% уменьшения допустимой токовой нагрузки | |||
Проверка конструкции IEC/EN 61439 |
|||
10.2 твёрдость материалов и деталей |
|||
10.2.2 Коррозионная стойкость |
Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции |
Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению |
Требования производственного стандарта выполнены. | ||
10.2.5 Подъём |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.6 Испытание на удар |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.7 Ярлыки |
Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.4 Воздушные промежутки и пути утечки тока |
Требования производственного стандарта выполнены. | ||
10.5 Защита от удара электрическим током |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.6 Монтаж оборудования |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.7 Внутренние электрические цепи и соединения |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции |
|||
10.9.2 Электрическая прочность при рабочей частоте |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.3 Прочность по отношению к импульсному напряжению |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.10 Нагрев |
Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
10.11 Стойкость к коротким замыканиям |
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.12 Электромагнитная совместимость |
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.13 Механическая функция |
Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0(отобразить признаки изделий)(скрыть признаки изделий)
| Circuit breakers and fuses (EG000020) / Miniature circuit breaker (MCB) (EC000042) | |||
| Electric engineering, automation, process control engineering / Electrical installation, device / Miniature circuit breaker system (MCB) / Miniature circuit breaker (MCB) (ecl@ss8.1-27-14-19-01 [AAB905011]) | |||
Release characteristic |
D | ||
Number of poles (total) |
4 | ||
Number of protected poles |
4 | ||
Nominal rated current |
A | 16 | |
Nominal rated voltage |
V | 230 | |
Rated short-circuit breaking capacity Icn EN 60898 at 230 V |
kA | 15 | |
Rated short-circuit breaking capacity Icn EN 60898 at 400 V |
kA | 15 | |
Rated short-circuit breaking capacity Icu IEC 60947-2 at 230 V |
kA | 25 | |
Rated short-circuit breaking capacity Icu IEC 60947-2 at 400 V |
kA | 25 | |
Voltage type |
AC | ||
Current limiting class |
3 | ||
Frequency |
Hz | 50 - 60 | |
Concurrently switching N-neutral |
Yes | ||
Suitable for flush-mounted installation |
No | ||
Over voltage category |
3 | ||
Pollution degree |
2 | ||
Width in number of modular spacings |
4 | ||
Built-in depth |
mm | 70.5 | |
Additional equipment possible |
Yes | ||
Degree of protection (IP) |
IP20 |
