Артикул:
GV7RS40
Внутрений код:
SE-GV7RS40
*MSRP (Manufacturer's Suggested Retail Price) - рекомендованная производителем розничная цена. Для получения Вашей индивидуальной стоимости, обратитесь к менеджеру
Дилерский сертификат
120,4 кб
Техническая документация
133,3 кб
Характеристики
Материал
—
Огнеупорный
Номинальный ток, А
—
40
Количество полюсов
—
3
Вид
—
Автоматический выключатель защиты двигателя
Номинальный непрерывный ток, А
—
40
Настройка расцепителя перегрузки Ir, А
—
25-40
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
По запросу
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
| диапазон | TeSys |
|
|---|---|---|

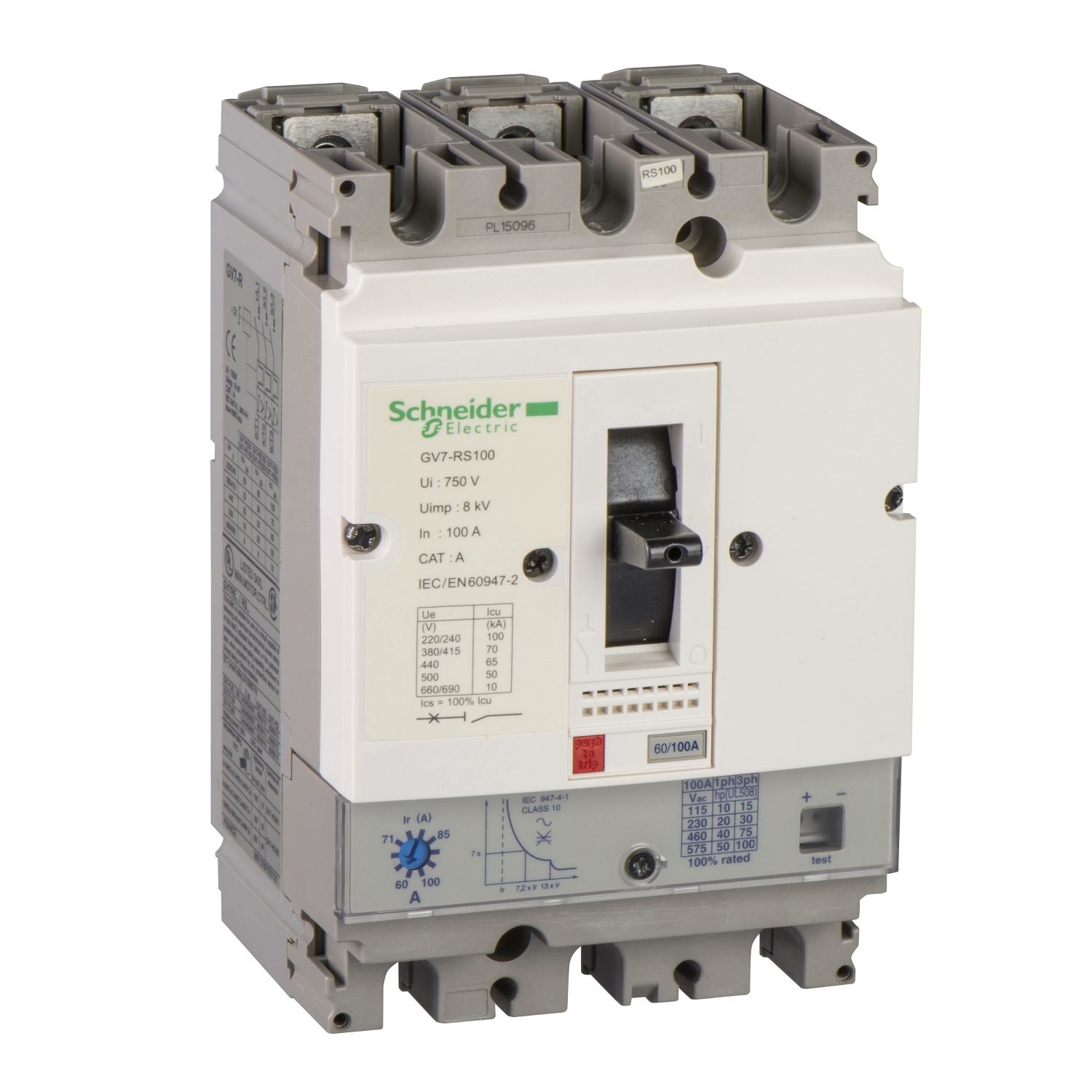

| наименование изделия | TeSys GV7 |
|
| краткое название устройства | GV7R |
|
| тип устройства или его аксессуаров | Автоматический выключатель |
|
| область применения | Двигатель |
|
| описание полюсов | 3P |
|
| тип сети | Переменный ток |
|
| категория применения | AC-3 в соответствии с IEC 60947-4-1 |
|
| частота сети | 50/60 Гц в соответствии с IEC 60947-4-1 |
|
| отключающая способность | 50 кА Icu в 500 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 10 кА Icu в 660/690 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 65 кА Icu в 440 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 70 кА Icu в 380/415 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 100 кА Icu в 220/240 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 |
|
| [Icu] номинальная предельная наибольшая отключающая способность (на к.з.) | 100 % в 220/240 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 100 % в 380/415 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 100 % в 660/690 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 100 % в 440 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 100 % в 500 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 |
|
| диапазон регулирования тепловой защиты | 25...40 A |
|
| технология блока контроля и управления | Термомагнитный |
| исполнение выключателя | Защелками Винтами |
|
|---|---|---|
| монтажная опора | Утопленная Панельный монтаж Рейка Комплект для крепления распределительного устройства |
|
| положение монтажа | Вертикальный |
|
| мощность двигателя, кВт | 22 кВт в 660...690 V переменный ток 50/60 Гц 18.5 кВт в 400...415 V переменный ток 50/60 Гц 18.5 кВт в 500 V переменный ток 50/60 Гц |
|
| способ управления | Рычаг управления |
|
| [Ue] номинальное рабочее напряжение | 690 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 |
|
| [Ui] номинальное напряжение изоляции | 750 В переменный ток 50/60 Гц в соответствии с IEC 60947-2 |
|
| [Ith] условный тепловой ток на открытом воздухе | 40 А в соответствии с IEC 60947-4-1 |
|
| [Up] номинальное импульсное выдерживаемое напряжение | 8 кВ в соответствии с IEC 60947-2 |
|
| рассеиваемая мощность на каждый вывод | 5 Вт |
|
| мощность, рассеиваемая одним полюсом | 5 Вт |
|
| механическая износостойкость | 50000 циклы |
|
| электрическая износостойкость | 30000 циклы для AC-3 в 440 V In 50000 циклы для AC-3 в 440 V In/2 |
|
| рабочая частота | 25 цикл/ч |
|
| стандартное применение | Непрерывная в соответствии с IEC 60947-4-1 |
|
| межполюсный шаг | 35 мм без расширителей полюсов 45 мм с расширителями полюсов |
|
| присоединения | Шины Кабель с наконечником - наружный диаметр: 10 мм Зажимы для оголенных проводников 1.5...95 мм² По винт |
|
| момент затяжки | 10 Н-м - по винт - винт M6 15 Н-м - зажимы для оголенных проводников- кабель 1.5...95 мм² |
|
| механическая стойкость | Удары 15 g (ном.) в течение 11 мс в соответствии с IEC 60068-2-27 Вибрации 2.5 g (ном.), 0...25 Гц в соответствии с IEC 60068-2-6 |
|
| соответствие требованиям по изоляции | Да в соответствии с IEC 60947-1 |
|
| чувствительность к обрыву фазы | Да в соответствии с IEC 60947-4-1 § 7-2-1-5-2 |
|
| высота | 125 мм |
|
| ширина | 105 мм |
|
| глубина | 111 мм |
|
| масса продукта | 2.01 кг |
| стандарты | EN/IEC 60947-1 EN/IEC 60947-2 EN/IEC 60947-4-1 NF C 63-120 NF C 63-650 NF C 79-130 VDE 0113 VDE 0660 |
|
|---|---|---|
| сертификация продукта | DNV UL |
|
| защитное исполнение | TC |
|
| степень защиты IP | IP405 с крышками выводов в соответствии с IEC 60529 |
|
| степень загрязнения | 3 |
|
| рабочая температура окружающей среды | -25...70 °C |
|
| температура окружающей среды при хранении | -55...95 °C |
|
| огнестойкость | 960 °C в соответствии с IEC 60695-2-1 |
|
| рабочая высота | 2000 м |
| Директива RoHS (формат даты: YYWW, 2 цифры года и 2 цифры номера недели) | ||
|---|---|---|
| Регламент REACh | ||
| Экологический профиль продукта | Доступно |
| Период | Срок гарантии на данное оборудование составляет 18 месяцев со дня ввода его в эксплуатацию, что подтверждается соответствующим документом, но не более 24 месяцев с даты поставки |
|---|
