Артикул:
229674
Внутрений код:
EAT-229674
Дилерский сертификат
56 кб
Техническая документация
622,5 кб
Характеристики
Номинальный ток, А
—
1.6
Номинальный непрерывный ток, А
—
1.6
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
12 831.21 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Программа поставок
Ассортимент |

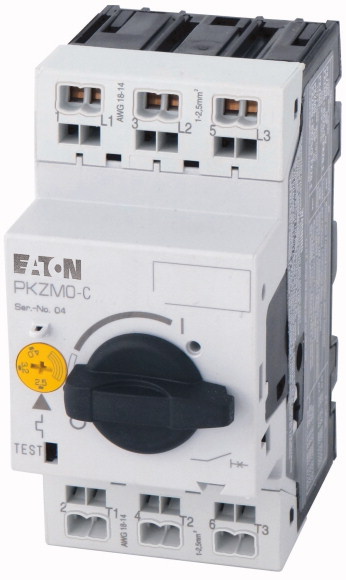

Автомат защиты двигателя PKZM0 до 32 A | ||
Основная функция |
Защита двигателя | ||
|
|||
Примечание |
Подходит также для двигателей класса эффективности IE3. Устройства, совместимые с IE3, обозначаются логотипом на упаковке. |
||
Техника присоединения |
Пружинные клеммы | ||
графические условные обозначения |
|
||
макс. расчетная рабочая мощность |
|||
AC-3 |
|||
220 В 230 В 240 В |
P | кВт | 0.25 |
380 В 400 В 415 В |
P | кВт | 0.55 |
440 В |
P | кВт | 0.55 |
500 В |
P | кВт | 0.75 |
660 B 690 B |
P | кВт | 1.1 |
диапазон установки |
|||
Расцепитель перегрузки
|
Ir | A | 1 - 1.6 |
Расцепители короткого замыкания
|
|||
макс. |
Irm | A | 24.8 |
указания
|
Технические характеристики
| Общая информация | |||
Стандарты и положения |
IEC/EN 60947, VDE 0660 | ||
Стойкость к климатическим воздействиям |
Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78 Влажный нагрев, циклический, в соответствии с IEC 60068-2-30 |
||
Температура окружающей среды |
|||
Хранение |
°C | - 40 - 80 | |
разомкнут |
°C | -25 - +55 | |
в капсульном корпусе |
°C | - 25 - 40 | |
установочное положение |
|
||
Направление подвода питания |
любая | ||
Класс защиты |
|||
Устройство |
IP20 | ||
Соединительные клеммы |
IP00 | ||
защита от прикосновения |
защита от прикосновения пальцами и тыльной стороной кистей рук | ||
Удароустойчивость, импульс полусинуса 10 мс согласно IEC 60068-2-27 |
g | 25 | |
Высота установки |
M | макс. 2000 | |
Поперечные сечения соединения главного провода |
|||
Пружинные клеммы |
|||
одножильный |
мм2 |
1 x (0,75…2,5) 2 x (0,75…2,5) |
|
тонкопроволочный с оконечной муфтой согласно DIN 46228 |
мм2 |
1 x (0,75…2,5) 2 x (0,75…2,5) |
|
одно- или многожильные |
AWG | 18…14 | |
Длина зачистки |
мм | 10 | |
Момент затяжки соединительных винтов |
|||
Кабели системы управления |
Нм | 1 | |
| Цепи главного тока | |||
Номинальная устойчивость к импульсу |
Uimp | В перем. тока | 6000 |
Категория перенапряжения / степень загрязнения |
III/3 | ||
Номинальное напряжение |
Ue | В перем. тока | 690 |
Измеренный ток длительной нагрузки = расчетный рабочий ток |
Iu = Ie | A | 32 или ток уставки расцепителя перегрузки |
Номинальная частота |
f | Гц | 40 - 60 |
Электрические тепловые потери (3-полюсный прогретый) |
W | 5,36 | |
Механический срок службы |
Переключения | x 106 | 0.1 |
Электрический срок службы (AC-3 при 400 В) |
Переключения | x 106 | 0.1 |
максимальная частота коммутаций |
S/h | ||
макс. частота коммутаций |
S/h | 40 | |
стойкость к коротким замыканиям |
|||
Пост. ток (DC) |
|||
стойкость к коротким замыканиям |
кА | 60 | |
Указание |
до 250 В | ||
Коммутационная способность двигателя |
|||
AC-3 (до 690 В) |
A | 32 | |
DC-5 (до 250 В) |
A | 25 (3 контакта в серии) | |
| Расцепитель | |||
Температурная компенсация |
|||
согласно IEC/EN 60947, VDE 0660 |
°C | - 5 … 40 | |
Рабочий диапазон |
°C | - 25 … 55 | |
Остаточная ошибка температурной компенсации для T > 40 °C |
0.25 %/K
|
||
Диапазон установок расцепителей перегрузки |
x Iu | 0.6 - 1 | |
Расцепители короткого замыкания |
Базовое устройство, фиксированно установленное: 15,5 x Iu | ||
Допуск расцепителя короткого замыкания |
± 20% | ||
Чувствительность к выпадению фаз |
IEC/EN 60947-1-1, VDE 0660 часть 102 | ||
| Опробованные рабочие характеристики | |||
Коммутационная способность |
|||
максимальная мощность двигателя |
|||
трехфазн. |
|||
200 В 208 В |
л.с. | ((Hinweis: Motorleistung in diesem Bereich nach Bemessungsstrom berechnen. Angegebene Werte nach NEC Table 430-150 | |
230 В 240 В |
л.с. | Hinweis: Motorleistung in diesem Bereich nach Bemessungsstrom berechnen. Angegebene Werte nach NEC Table 430-150 | |
460 В 480 В |
л.с. | 0.75 | |
575 В 600 В |
л.с. | 0.75 | |
Номинальный ток короткого замыкания, тип E |
SCCR | ||
240 В |
kA | 65 | |
480 Y / 277 B |
kA | 65 | |
600 Y / 347 B |
kA | 50 | |
требуемое дополнительное оснащение |
BK25/3-PKZ0-E | ||
Номинальный ток короткого замыкания, групповая защита |
SCCR | ||
600 В кор. замык. |
|||
SCCR (предохранитель) |
kA | 50 | |
Макс. предохранитель |
A | 600 | |
SCCR (CB) |
kA | 50 | |
макс. CB |
A | 600 |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Технические характеристики для подтверждения типа конструкции |
|||
Номинальный ток для указания потери мощности |
In | A | 1.6 |
Потеря мощности на полюс, в зависимости от тока |
Pvid | W | 0 |
Потеря мощности оборудования, в зависимости от тока |
Pvid | W | 5.36 |
Статическая потеря мощности, не зависит от тока |
Pvs | W | 0 |
Способность отдавать потери мощности |
Pve | W | 0 |
Мин. рабочая температура |
°C | -25 | |
Макс. рабочая температура |
°C | 55 | |
Проверка конструкции IEC/EN 61439 |
|||
10.2 твёрдость материалов и деталей |
|||
10.2.2 Коррозионная стойкость |
Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции |
Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению |
Требования производственного стандарта выполнены. | ||
10.2.5 Подъём |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.6 Испытание на удар |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.7 Ярлыки |
Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.4 Воздушные промежутки и пути утечки тока |
Требования производственного стандарта выполнены. | ||
10.5 Защита от удара электрическим током |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.6 Монтаж оборудования |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.7 Внутренние электрические цепи и соединения |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции |
|||
10.9.2 Электрическая прочность при рабочей частоте |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.3 Прочность по отношению к импульсному напряжению |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.10 Нагрев |
Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
10.11 Стойкость к коротким замыканиям |
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.12 Электромагнитная совместимость |
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.13 Механическая функция |
Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0(отобразить признаки изделий)(скрыть признаки изделий)
| Low-voltage industrial components (EG000017) / Motor protection circuit-breaker (EC000074) | |||
| Electric engineering, automation, process control engineering / Low-voltage switch technology / Circuit breaker (LV < 1 kV) / Motor protection circuit-breaker (ecl@ss8.1-27-37-04-01 [AGZ529013]) | |||
Overload release current setting |
A | 1 - 1.6 | |
Adjustment range undelayed short-circuit release |
A | 25 - 25 | |
Thermal protection |
No | ||
Phase failure sensitive |
Yes | ||
Switch off technique |
Thermomagnetic | ||
Rated operating voltage |
V | 690 - 690 | |
Rated permanent current Iu |
A | 1.6 | |
Rated operation power at AC-3, 230 V |
kW | 0.25 | |
Rated operation power at AC-3, 400 V |
kW | 0.55 | |
Type of electrical connection of main circuit |
Spring clamp connection | ||
Type of control element |
Turn button | ||
Device construction |
Built-in device fixed built-in technique | ||
With integrated auxiliary switch |
No | ||
With integrated under voltage release |
No | ||
Number of poles |
3 | ||
Rated short-circuit breaking capacity lcu at 400 V, AC |
kA | 150 | |
Degree of protection (IP) |
IP20 | ||

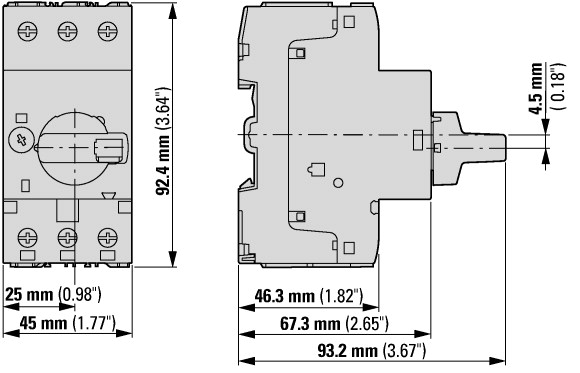

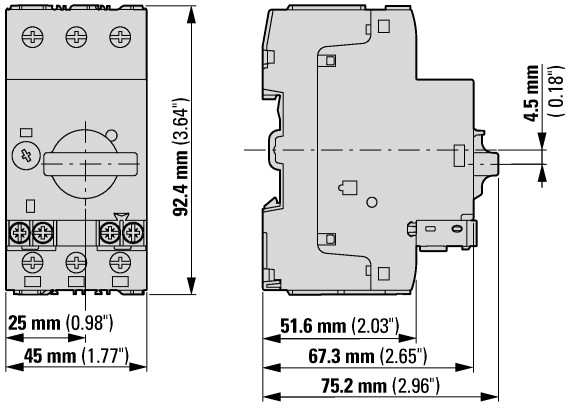

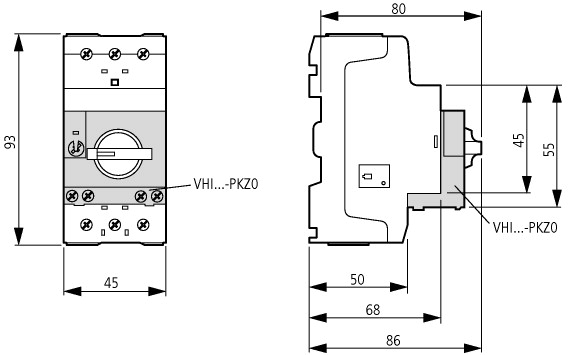

Height |
mm | 93 | |
Width |
mm | 45 | |
Depth |
mm | 76 |
Апробации
| Product Standards | IEC/EN 60947-4-1; UL 60947-4-1; CSA - C22.2 No. 60947-4-1-14; CE marking | ||
| UL File No. | E36332 | ||
| UL Category Control No. | NLRV | ||
| CSA File No. | 165628 | ||
| CSA Class No. | 3211-05 | ||
| North America Certification | UL listed, CSA certified | ||
| Specially designed for North America | No | ||
| Suitable for | Branch circuit: Manual type E if used with terminal, or suitable for group installations |
