Артикул:
172882
Внутрений код:
EAT-172882
Дилерский сертификат
56 кб
Техническая документация
219,2 кб
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
24 561.62 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Программа поставок
Ассортимент |

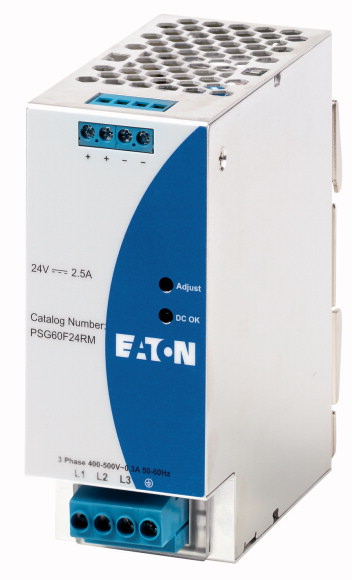

Источники питания PSG | ||
Подассортимент |
Блок питания | ||
Описание |
Увеличение питания через 1,5-кратный номинальный ток на 5 с PELV (EN 60204), SELV (EN 60950) |
||
Фазы |
трехфазный | ||
Диапазон входной мощности |
320 - 600 V AC (450 - 800 V DC) |
||
Расчетное входное напряжение |
3 x 400 - 500 V AC | ||
Выходное расчетное напряжение |
24 В пост. тока (± 2%) | ||
Выходной расчетный ток |
A | 2.5 | |
Диапазон регулировки выходного напряжения |
24 - 28 В пост. тока | ||
Номинальная начальная мощность |
W | 60 |
Технические характеристики
| Значения параметров входа | |||
Расчетное входное напряжение |
3 x 400 - 500 V AC | ||
Диапазон входной мощности |
В |
3 x 320 - 600 V AC 2 x 360 - 600 V AC 450 - 800 V DC |
|
Частота сети |
|||
Номинальное значение |
Гц | 50/60 | |
Диапазон |
Гц | 47 - 63 | |
Номинальный входной ток |
In | A |
< 0.3 bei 3 x 400 V AC < 0.25 bei 3 x 500 V AC |
Ограничитель пускового тока I?t (+25°C) (тип.) |
A |
Источник напряжения 3 кВА: < 30 A при 3x 400 В трехфазного тока & 3x 500 В трехфазного тока Источник напряжения до 18 кВА: < 55 A при 3x 400 В трехфазного тока & 3x 500 В трехфазного тока |
|
Перекрытие сети в случае выхода из строя при номинальной нагрузке (типовое) |
мс | ||
Перекрытие сети в случае выхода из строя |
мс |
> 20 при 3x 400 В перем. тока > 40 при 3x 500 В перем. тока |
|
Время запуска после подключения сетевого напряжения |
мс | < 1000 | |
Встроенный предохранитель на входе (защита устройств, недоступна) |
T3,15 AH/500 В, 600 В | ||
Входной предохранитель |
6, 10, 16 A (рекомендовано) | ||
Характеристика срабатывания |
B | ||
ток утечки |
< 3,5 мА при 500 В перем. тока | ||
Автоматическое повторное включение |
100% просадка напряжения, 1 цикл (20 мс при 50 Гц), автоматический запуск | ||
Эксплуатация при постоянном токе DC |
L1 +, L2 –, L3 nc, PE ? L1 +, L2 nc, L3 –, PE ? |
||
| Выходные параметры | |||
Номинальная начальная мощность |
W | 60 | |
Выходное расчетное напряжение |
24 В пост. тока (± 2%) | ||
Допуск |
±2 % | ||
Диапазон регулировки выходного напряжения |
24 - 28 В пост. тока | ||
Выходной расчетный ток |
A | 2,5 | |
Дерейтинг от Tamb > +50 °C |
Вертикально: > 50°C (2,5 %/ °C) > 70°C (5% / °C) Горизонтально: > 45°C (2,5%/ °C) >55°C (1,66% / °C) > 70°C (5% /°C) |
||
Запуск емкостной нагрузки |
Макс 10000 µF | ||
Потеря мощности |
W | 9,8 | |
Коэффициент полезного действия |
% | > 86 при 3 x 400 В перем. тока и 3 x 500 В перем. тока | |
Остаточные пульсации и пики при переключении |
< 50 мВ удвоенной амплитуды / < 240 мВ удвоенной амплитуды (20 МГц) | ||
Возможность параллельного подключения |
для целей резервирования, с ORing-диодом (PSG480R24RM/PSG960R24RM) | ||
| Общие параметры | |||
корпус |
Алюминий | ||
Индикация состояния |
зелёный светодиод для "постоянный ток OK" | ||
MTBF (среднее премя службы между выходами из строя) |
> 500.000 ч | ||
Высота |
мм | 121 | |
ширина |
мм | 50 | |
Глубина |
мм | 117.3 | |
Вес |
кг | 0.66 | |
Соединительные клеммы |
Винтовое соединение | ||
Длина зачистки |
мм | 7 | |
Поперечные сечения соединения |
|||
тонкопроволочный с оконечными муфтами/однопроволочный |
мм2 |
Первичная сторона: 0,82 - 3,3 мм? (AWG 18 - 12) Вторичная сторона: 0,82 - 3,3 мм? (AWG 18 - 12) |
|
Начальный пусковой момент |
Нм |
Первичная сторона: 0,9 Вторичная сторона: 0,6 |
|
Диапазон температур окружающей среды |
°C | ||
Эксплуатация |
°C | -25 - +80 | |
Хранение, транспорт |
? | °C | |
Хранение |
? | °C | -25 - +85 |
Влажный нагрев |
< 95 % относительная влажность при +25 °C, без конденсации | ||
Вибростойкость (IEC/EN 60068-2-6) |
10 - 500 Гц при 30 м/с? (3 G макс.) на 60 мин. в направлении по осям X, Y, Z | ||
Удароустойчивость (IEC 60068-2-27) |
30 г (300 м/с?) во всех направлениях | ||
Степень загрязнения |
2 | ||
Климатический класс (IEC) |
3K3 согласно EN 60721 | ||
| Безопасность и устройства защиты | |||
Защита от переходного перенапряжения |
Варистор | ||
Ограничение тока при коротком замыкании |
IUberstrom = 150 % der max. Ausgangsleistung | ||
Защита от перенапряжения |
да, от внутреннего перенапряжения | ||
Напряжение изоляции |
|||
Вход/выход |
4 кВ перем. тока | ||
Вход/PE |
2 кВ перем. тока | ||
Выход/PE |
1,5 кВ перем. тока | ||
Класс защиты |
IP20 | ||
Класс защиты |
Класс I с подключением защитного провода | ||
| Стандарты и положения | |||
|
Электрическое оснащение машинного оборудования: IEC60204-1 (категория перенапряжения III) Оснащение сильноточных установок с электронным оборудованием: EN 50178/IEC62103 Малое защитное напряжение: PELV (EN 60204), SELV (EN 60950) Защита от удара электрическим током: DIN 57100-410 CE: В соответствии с директивой ЭМС 2014/30/EC и директива по оборудованию низкого напряжения 2014/35/EC RoHS согласно: директиве RoHS 2011/65/ЕС ITE: EN 55022, EN 61000-3-2, EN 61000-3-3, EN 55024 Промышленный: EN 55011 Ограничения высших гармоник сети: EN 601000-3-2 Электрическая безопасность (устройств информационной техники) : SIQ по EN60950-1, UL/c-UL, признанная в качестве UL 60950-1, CSA C22.2 № 60950-1, CB схема по IEC 60950-1 UL508 Class2: UL/c-UL признанный в качестве UL1310 и CSA C22.2 № 223 | Компонентный блок питания для общего применения: EN61204-3 |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Технические характеристики для подтверждения типа конструкции |
|||
Номинальный ток для указания потери мощности |
In | A | 0 |
Потеря мощности на полюс, в зависимости от тока |
Pvid | W | 0 |
Потеря мощности оборудования, в зависимости от тока |
Pvid | W | 0 |
Статическая потеря мощности, не зависит от тока |
Pvs | W | 9.8 |
Способность отдавать потери мощности |
Pve | W | 0 |
Мин. рабочая температура |
°C | -25 | |
Макс. рабочая температура |
°C | 80 | |
Проверка конструкции IEC/EN 61439 |
|||
10.2 твёрдость материалов и деталей |
|||
10.2.2 Коррозионная стойкость |
Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции |
Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению |
Требования производственного стандарта выполнены. | ||
10.2.5 Подъём |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.6 Испытание на удар |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.7 Ярлыки |
Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции |
Требования производственного стандарта выполнены. | ||
10.4 Воздушные промежутки и пути утечки тока |
Требования производственного стандарта выполнены. | ||
10.5 Защита от удара электрическим током |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.6 Монтаж оборудования |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.7 Внутренние электрические цепи и соединения |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции |
|||
10.9.2 Электрическая прочность при рабочей частоте |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.3 Прочность по отношению к импульсному напряжению |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.10 Нагрев |
Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
10.11 Стойкость к коротким замыканиям |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.12 Электромагнитная совместимость |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.13 Механическая функция |
Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0(отобразить признаки изделий)(скрыть признаки изделий)
| Low-voltage industrial components (EG000017) / DC-power supply (EC002540) | |||
| Electric engineering, automation, process control engineering / Power supply / Power supply (other) / DC-power supply (ecl@ss8.1-27-04-90-02 [AFZ644012]) | |||
Voltage type of supply voltage |
AC | ||
1st secondary output voltage |
V | 24 - 28 | |
2nd secondary output voltage |
V | 0 - 0 | |
3rd secondary output voltage |
V | 0 - 0 | |
Max. output current 1 |
A | 2.5 | |
Max. output current 2 |
A | 0 | |
Max. output current 3 |
A | 0 | |
Secondary voltage adjustable |
Yes | ||
Nominal value output voltage 1 |
V | 24 | |
Nominal value output voltage 2 |
V | 0 | |
Nominal value output voltage 3 |
V | 0 | |
Nominal value output current 1 |
A | 2.5 | |
Nominal value output current 2 |
A | 0 | |
Nominal value output current 3 |
A | 0 | |
Short-circuit-proof |
Yes | ||
Rated supply voltage at AC 50 Hz |
V | 320 - 600 | |
Rated supply voltage at AC 60 Hz |
V | 320 - 600 | |
Rated supply voltage at DC |
V | 0 - 0 | |
Output voltage stabilized |
Yes | ||
Power consumption |
VA | 120 | |
Power output |
W | 60 | |
Stabilized |
Yes | ||
Type of electric connection |
Screw connection | ||
Rail mounting possible |
Yes | ||
Wall mounting possible |
No | ||
Modular version |
Yes | ||
Width in number of modular spacings |
0 | ||
Built-in width |
mm | 50 | |
Built-in height |
mm | 121 | |
Direct mounting possible |
No | ||
Width |
mm | 50 | |
Height |
mm | 121 | |
Depth |
mm | 117.3 | |
Suitable for safety functions |
No | ||
SIL according to IEC 61508 |
None | ||
Performance level acc. to EN ISO 13849-1 |
None | ||
Degree of protection (IP) |
IP20 |
