Артикул:
260154
Внутрений код:
EAT-260154
Дилерский сертификат
56 кб
Техническая документация
182,3 кб
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
139 429.03 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Программа поставок
Ассортимент |
Дополнительное оснащение | ||
Принадлежности |
Расцепители минимального напряжения | ||
Принадлежности |
Расцепители минимального напряжения с задержкой отпускания | ||
Стандарт/сертификат |
IEC | ||
Типоразмер |
NZM1/2/3/4 | ||
Описание |

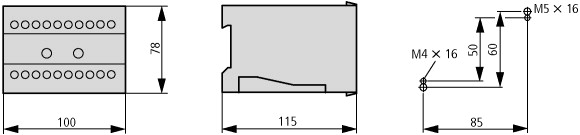

Блок задержки для сборки со специальным расцепителем минимального напряжения. Применяется для устройств аварийного выключения в сочетании с аварийным нажимным выключателем. Не проверен UL/CSA Просадки напряжения менее чем на 0,06 - 16 с. не приводят к отключению автоматического выключателя NZM или силового выключателя N. Настраиваемое время задержки: 70 мс - 4 с. С дополнительным внешним конденсатором: 30.000 мкФ  35 В до 8 с., 90.000 мкФ 35 В до 16 с.Необходим специальный расцепитель. Не устанавливается одновременно с отдельным опережающим вспомогательным контактом NZM…-XHIV или расцепителем рабочих токов NZM…-XA…. Блок задержки для отдельной установки. Крепление: DIN рейка или винты. Для других рабочих напряжений использовать регулировочный трансформатор. |
||
Способ подключения |
с винтовым соединением | ||
Применяемое для |
NZM1(-4), 2(-4), 3(-4), 4(-4) N(S)1(-4), 2(-4), 3(-4), 4(-4) 50/60 Гц 220 В - 240 В 380 В - 440 В 480 В - 550 В DC/AC 24 В |
Технические характеристики
| Расцепители минимального напряжения, с задержкой отпускания | |||
Номинальное напряжение |
Ue | В | |
Переменное напряжение при 50/60 Гц |
Ue | В перем. тока | 24, 220 - 550 |
постоянное напряжение |
Ue | В пост. тока | 24 |
Ток включения (пиковое значение) |
Ie | мА | < 500 |
потребляемая мощность |
VA | 50 | |
Время задержки |
tsd | мс | 70 - 4000 |
с дополнительным внешним конденсатором на 90.000 мкФ 35 В |
с | 16 | |
с дополнительным внешним конденсатором на 30.000 мкФ 35 В |
с | 8 | |
Поперечные сечения соединения |
мм? | ||
одно-/тонкопроволочный, с оконечной муфтой |
мм2 |
1 x (0,5 - 2,5) 2 x (0,5 - 1,5) |
|
| AWG |
1 x (20 - 14) 2 x (20 - 16) |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Проверка конструкции IEC/EN 61439 |
|||
10.2 твёрдость материалов и деталей |
|||
10.2.2 Коррозионная стойкость |
Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции |
Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению |
Требования производственного стандарта выполнены. | ||
10.2.5 Подъём |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.6 Испытание на удар |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.7 Ярлыки |
Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.4 Воздушные промежутки и пути утечки тока |
Требования производственного стандарта выполнены. | ||
10.5 Защита от удара электрическим током |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.6 Монтаж оборудования |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.7 Внутренние электрические цепи и соединения |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции |
|||
10.9.2 Электрическая прочность при рабочей частоте |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.3 Прочность по отношению к импульсному напряжению |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.10 Нагрев |
Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
10.11 Стойкость к коротким замыканиям |
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.12 Электромагнитная совместимость |
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.13 Механическая функция |
Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0
| Low-voltage industrial components (EG000017) / Under voltage coil (EC001022) | |||
| Electric engineering, automation, process control engineering / Low-voltage switch technology / Circuit breaker (LV < 1 kV) / Undervoltage trip (ecl@ss8.1-27-37-04-17 [AKF015010]) | |||
Rated control supply voltage Us at AC 50HZ |
V | 24 - 550 | |
Rated control supply voltage Us at AC 60HZ |
V | 24 - 550 | |
Rated control supply voltage Us at DC |
V | 24 - 24 | |
Voltage type for actuating |
AC/DC | ||
Type of electric connection |
Screw connection | ||
Number of contacts as normally open contact |
0 | ||
Number of contacts as normally closed contact |
0 | ||
Number of contacts as change-over contact |
0 | ||
Delayed |
Yes | ||
Suitable for power circuit breaker |
Yes | ||
Suitable for off-load switch |
Yes | ||
Suitable for motor safety switch |
No | ||
Suitable for overload relay |
No |
