Описание |
Расцепитель тока утечки согл. IEC/EN 60947-2 Не проверен UL/CSA Подходит для использования в трех- и однофазных системах. Чувствительный к импульсным токам по принципу суммы токов Для 4-полюсных автоматических выключателей NZM1-4 и силовых разъединителей N1-4 В зависимости от сетевого напряжения Ue = 200...415 В 50/60 Гц |
||
графические условные обозначения |
|
||
Применяемое для |
|||
Применяемое для |
NZM1-4 N1-4 |
||
Полюсы |
4-полюсн. | ||
|
указания При I Предупредительное сообщение > 30 % I Сигнализация срабатывания модернизируется макс. 2 вспомогательными контактами (HIAFI): замыкающий контакт S = M22-K01, размыкающий контакт O = M22-K10 сбрасываются посредством перекидного переключателя сброса. При использовании вспомогательных контактов срабатывания в блоке FI-Block размыкающий контакт работает как замыкатель, а замыкающий контакт - как размыкающий. Двойной контакт не разрешён. Не в комбинации с изолированным корпусом или комплектом для сборки главного выключателя для установки на боковой стенке с монтажными уголками. NZM1-XFI...R не применим в комбинации с нижней крышкой NZM1-XUSA. NZM1-XFI…U не в комбинации с расцепителем рабочего или минимального напряжения, опережающим вспомогательным контактом. Расчетная предельная разрывная способность при коротком замыкании определяется с помощью пристроенного NZM1, NS1. При использовании N1 через применение входного предохранителя ? Технические данные. |
| Электрический | |||
Стандарты и предписания |
IEC/EN 60947-2 IEC/EN 60947-2 Приложение B |
||
Чувствительность |
чувствительный к импульсным токам по принципу суммы токов (тип A) | ||
Мин. рабочее напряжение |
Ue | В | |
для регистрации токов утечки, тип A/AC |
80 В (зависит от сетевого напряжения) | ||
Пригодность для применения |
в трех- и однофазных системах | ||
Номинальное напряжение |
Ue | В перем. тока | 200…415 (3~) |
Номинальная частота |
f | Гц | 50/60 |
Количество полюсов |
4-полюсн. | ||
Диапазон изменения номинального расчетного тока |
In | A | 15…160 |
Расчетные токи утечки |
I?n | A | 0.3 |
Диапазон учёта тока утечки |
50/60 Гц | ||
Включающая и отключающая способность расчетного тока при коротком замыкании |
I?m | A | = ICU |
Удароустойчивость (IEC 60068-2-27) |
20 (импульс полусинуса 20 мс) | ||
Механический срок службы (из него 50 % с током утечки) |
Переключения | 20000 | |
| Механический | |||

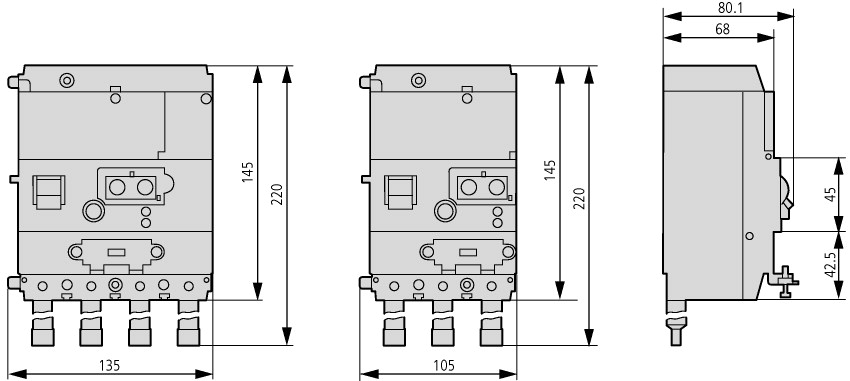

Монтажный размер колпачков |
мм | 45 | |
Монтаж |
Справа сбоку | ||
установочное положение |
вертикально и 90° во всех направлениях | ||
Подача питания |
|||
| NZM1 сверху | |||
Класс защиты |
в зоне блока управления IP20 | ||
Температура окружающей среды |
-5 - +40 | ||
Поперечные сечения соединения |
|||
тонкопроволочный без оконечной муфты |
мм2 | wie NZM1 Standardklemme | |
тонкопроволочный с оконечной муфтой |
мм2 | как стандартная клемма NZM1 |
Технические характеристики для подтверждения типа конструкции |
|||
Мин. рабочая температура |
°C | -5 | |
Макс. рабочая температура |
°C | 40 | |
Проверка конструкции IEC/EN 61439 |
|||
10.2 твёрдость материалов и деталей |
|||
10.2.2 Коррозионная стойкость |
Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции |
Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению |
Требования производственного стандарта выполнены. | ||
10.2.5 Подъём |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.6 Испытание на удар |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.7 Ярлыки |
Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.4 Воздушные промежутки и пути утечки тока |
Требования производственного стандарта выполнены. | ||
10.5 Защита от удара электрическим током |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.6 Монтаж оборудования |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.7 Внутренние электрические цепи и соединения |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции |
|||
10.9.2 Электрическая прочность при рабочей частоте |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.3 Прочность по отношению к импульсному напряжению |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.10 Нагрев |
Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
10.11 Стойкость к коротким замыканиям |
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.12 Электромагнитная совместимость |
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.13 Механическая функция |
Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
| Low-voltage industrial components (EG000017) / Residual current release for power circuit breaker (EC001021) | |||
| Electric engineering, automation, process control engineering / Low-voltage switch technology / Circuit breaker (LV < 1 kV) / Fault current switch for circuit breakers (ecl@ss8.1-27-37-04-11 [AKF009010]) | |||
Rated control supply voltage Us at AC 50HZ |
V | 200 - 415 | |
Rated control supply voltage Us at AC 60HZ |
V | 200 - 415 | |
Rated control supply voltage Us at DC |
V | 0 - 0 | |
Rated fault current |
A | 0.3 - 0.3 | |
Max. power on-delay time |
ms | 300 | |
Delay adjustable |
No | ||
Max. rated operation voltage Ue |
V | 415 |
