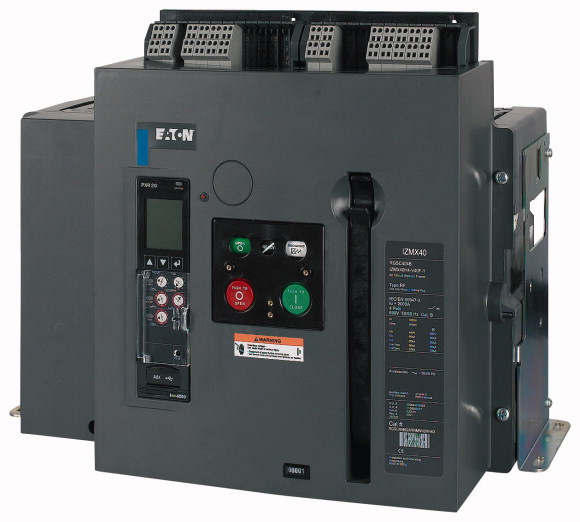

Circuit-breaker, 4 pole, 3200 A, 66 kA, Selective operation, IEC, Fixed (IZMX40B4-V32F-1) (183900)

Отложить

Сравнить

Артикул: 183900

Внутрений код: EAT-183900

Дилерский сертификат 56 кб

Техническая документация 294,3 кб

Характеристики

Номинальный ток, А

—

3200

Количество полюсов

—

Максимальная отключающая способность, кА

—

• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)

3 948 049.45 руб./шт

В корзину

Купить в 1 клик

Рассчитать доставку

Короткий срок поставки

Клиентский сервис

Доступная цена

Товар сертифицирован

Программа поставок

Ассортимент			Открытые силовые выключатели/силовые разъединители
Ассортимент			Открытый силовой выключатель
Диапазон тока			до 4000 A
Защитная функция			Селективная защита
Метод монтажа			Фиксированная установка
			Главные подключения должны заказываться отдельно.
Типоразмер			IZMX40
Техника срабатывания			Электронный расцепитель
Стандарт/сертификат			IEC
Количество полюсов			4-полюсн.
Класс защиты			IP31 с уплотнителем двери, IP55 с защитным кожухом
			подходит для зональной селективности возможно дооснащение многочисленными принадлежностями
Расчетный рабочий ток = измеренный ток длительной нагрузки	I_n = I_u	A	3200
до 440 В 50/60 Гц	I_cu	кА	66
до 440 В 50/60 Гц	I_cs	кА	66
Расцепители перегрузки мин.	I_r	A	1280
Расцепители перегрузки макс.	I_r	A	3200
без задержки	I_i = I_n x …		2 - 15, OFF
с задержкой	I_sd = I_r x …		1,5 - 10

Технические характеристики

Общая информация
Стандарты и предписания			IEC/EN 60947
Температура окружающей среды
Хранение	?	°C	-20 - +70
Температура окружающей среды		°C	-20 - +70
установочное положение

категория применения			B
Класс защиты			IP31 с уплотнителем двери, IP55 с защитным кожухом
Направление подвода питания			любая
Цепи главного тока
Расчетный рабочий ток = измеренный ток длительной нагрузки	I_n = I_u	A	3200
Измеренный ток длительной нагрузки при 50 °C	I_u	A	3200
Измеренный ток длительной нагрузки при 60 °C	I_u	A	3200
Измеренный ток длительной нагрузки при 70 °C	I_u	A	3200
Номинальная устойчивость к импульсу	U_imp	В перем. тока	12000
Номинальное напряжение	U_e	В перем. тока	690
Use in IT electrical power networks up to	U	V	440
Категория перенапряжения / степень загрязнения			III/3
Номинальные выдерживаемые напряжения изоляции	U_i	В	1000
Коммутационная способность
Расчетный ток короткого замыкания при включении	I_cm
до 440 В 50/60 Гц	I_cm	кА	145
до 690 В 50/60 Гц	I_cm	кА	145
Номинальная устойчивость к токовым нагрузкам при коротком замыкании 50/60 Гц
t = 1 с	I_cw	кА	66
t = 3 с	I_cw	кА	53
Расчетная разрывная способность при коротком замыкании I_cn	I_cn
IEC/EN 60947 очередность включения I_cu O-t-CO
до 240 В 50/60 Гц	I_cu	кА	66
до 440 В 50/60 Гц	I_cu	кА	66
до 690 В 50/60 Гц	I_cu	кА	66
IEC/EN 60947 очередность включения I_cs O-t-CO-t-CO
до 240 В 50/60 Гц	I_cs	кА	66
до 440 В 50/60 Гц	I_cs	кА	66
до 690 В 50/60 Гц	I_cs	кА	66
Время переключения
Время включения на включающую катушку		мс	35
Общее время отключения через расцепитель рабочих токов		мс	35
Общее время отключения через расцепитель минимального напряжения		мс	40

Общее время отключения при расцеплении короткого замыкания без задержки (вплоть до полного гашения электрической дуги)		мс	52
срок службы		Замыкающий контакт
Механический срок службы	Циклы переключения (ВКЛ./ВЫКЛ.)		10000
Механический срок службы с техобслуживанием	Циклы переключения (ВКЛ./ВЫКЛ.)		20000.
Электрический срок службы	Циклы переключения (ВКЛ./ВЫКЛ.)		5000
Электрический срок службы с техобслуживанием	Циклы переключения (ВКЛ./ВЫКЛ.)		10000.
максимальная частота коммутаций	Переключения/ч		60
Потеря мощности для расчетного тока при I_n
Фиксированная установка		W	385
Вес
Фиксированная установка
4-полюсн.		кг	56
Поперечные сечения соединения
медная шина
Фиксированная установка
черный		мм	3 x 80 x 10
			При этом речь идёт о значениях, используемых в собственном оборудовании. Значения зависят от температуры, преобладающей вокруг переключателя, от класса защиты (IP), от высоты установки, от заделки и иногда от искусственной вентиляции. Таким образом, в зависимости от индивидуальной концепции оборудования может произойти "дерейтинг", который можно компенсировать снова, увеличив поперечное сечение. Точные сведения об этом предоставляют термические испытания конкретного коммутационного оборудования.
			Допустимый ток длительной нагрузки автоматических выключателей, применяемых при различных температурах в пределах одного коммутационного оборудования. Ожидаемые внутренние температуры могут быть оценены согласно соответствующим стандартам и положениям IEC.

Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)

Технические характеристики для подтверждения типа конструкции
Номинальный ток для указания потери мощности	I_n	A	3200
Потеря мощности оборудования, в зависимости от тока	P_vid	W	385
Мин. рабочая температура		°C	-20
Макс. рабочая температура		°C	70
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей
10.2.2 Коррозионная стойкость			Требования производственного стандарта выполнены.
10.2.3.1 Нагревостойкость изоляции			Требования производственного стандарта выполнены.
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве			Требования производственного стандарта выполнены.
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве			Требования производственного стандарта выполнены.
10.2.4 Устойчивость к ультрафиолетовому излучению			Требования производственного стандарта выполнены.
10.2.5 Подъём			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2.6 Испытание на удар			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2.7 Ярлыки			Требования производственного стандарта выполнены.
10.3 Класс защиты изоляции			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.4 Воздушные промежутки и пути утечки тока			Требования производственного стандарта выполнены.
10.5 Защита от удара электрическим током			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудования			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединения			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружи			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции
10.9.2 Электрическая прочность при рабочей частоте			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9.3 Прочность по отношению к импульсному напряжению			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9.4 Проверка оболочек кабелей из изолирующего материала			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 Нагрев			Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиям			Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.12 Электромагнитная совместимость			Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.13 Механическая функция			Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

Технические характеристики согласно ETIM 6.0

Low-voltage industrial components (EG000017) / Power circuit-breaker for trafo/generator/installation prot. (EC000228)
Electric engineering, automation, process control engineering / Low-voltage switch technology / Circuit breaker (LV < 1 kV) / Circuit breaker for power transformer, generator and system protection (ecl@ss8.1-27-37-04-09 [AJZ716010])
Rated permanent current Iu	A	3200
Rated voltage	V	690 - 690
Rated short-circuit breaking capacity lcu at 400 V, 50 Hz	kA	66
Overload release current setting	A	1600 - 3200
Adjustment range short-term delayed short-circuit release	A	6400 - 32000
Adjustment range undelayed short-circuit release	A	6400 - 38400
Integrated earth fault protection		No
Type of electrical connection of main circuit		Rail connection
Device construction		Built-in device fixed built-in technique
Suitable for DIN rail (top hat rail) mounting		No
DIN rail (top hat rail) mounting optional		No
Number of auxiliary contacts as normally closed contact		0
Number of auxiliary contacts as normally open contact		0
Number of auxiliary contacts as change-over contact		2
Switched-off indicator available		Yes
With under voltage release		No
Number of poles		4
Position of connection for main current circuit		Back side
Type of control element		Push button
Complete device with protection unit		Yes
Motor drive integrated		No
Motor drive optional		Yes
Degree of protection (IP)		IP31
