Артикул:
EAT-88527
Внутрений код:
EAT-88527
Дилерский сертификат
56 кб
Техническая документация
328,2 кб
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
По запросу
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Программа поставок
|
Указание по использованию
|
Этот продукт соответствует Директиве о низковольтном оборудовании 2014/35/EС и Директиве об электромагнитной совместимости 2014/30/EС и соответствует требованиям стандарта EN 60947-5-1. Этот продукт не соответствуют требованиям стандартов железнодорожной промышленности и поэтому должен быть отдельно проверен пользователем с учетом конкретного случая применения. | ||
|
Ассортимент
|

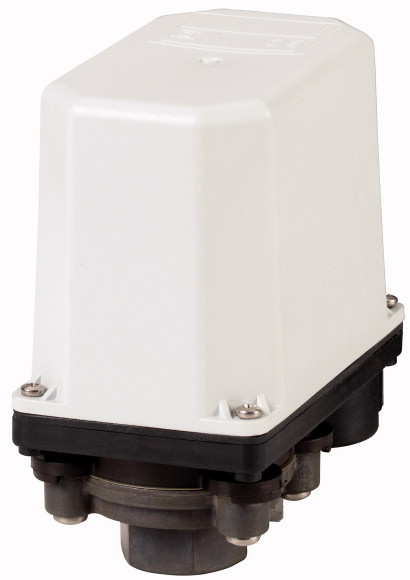

Реле давления со вспомогательными контактами | ||
|
Класс защиты
|
IP65 | ||
|
Контакты
|
1 переключающий контакт | ||
|
Давление выключения и включения:
Раздельно настраивается бесступенчато. Можно отрегулировать все точки пересечения в пределах разграфленной площади диаграммы. |
|||
|
|
|
||
|
|
Мин. гистерезис переключения: 0,3 бар Пример: Давление выключения 8,5 бар Давление включения 4,5 бар |
||
|
|
переменный гистерезис переключения | ||
|
макс. рабочее давление
|
бар | 15 | |
| указания
Оснащение:
Заводская настройка давления включения и выключения производится согласно дополнительному номеру типа: ?#203948 R 1/4 " соответствует G 1/4 R 1/2 " соответствует G 1/2 согл. ISO 228-1 Вспомогательный контакт согл. IEC/EN 60947-1 |
Технические характеристики
| Общее | |||
|
Стандарты и положения
|
IEC/EN 60947-5-1 | ||
|
Тестовое давление
|
бар | 32 | |
|
Продавливающее давление
|
бар | 90 | |
|
частота приведения в действие
|
Переключения/ч |
1500 |
|
|
Стойкость к климатическим воздействиям
|
Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78 Влажный нагрев, циклический, в соответствии с IEC 60068-2-30 |
||
|
Температура окружающей среды
|
-25 - 70 | ||
|
Класс защиты
|
IP65 | ||
|
установочное положение
|
любая | ||
|
Удароустойчивость согласно IEC 60068-2-27
|
Импульс полусинуса 20 мс | g | > 10 |
|
Вибростойкость согласно IEC 60068-2-6
|
1 мм амплитуда | Гц | 36 |
|
срок службы
|
Переключения | x 106 | 1 |
|
Поперечные сечения соединения
|
мм? | ||
|
одножильный
|
мм2 | 1 x (0,75 - 2,5) 2 x (0,75 - 1,5) |
|
|
тонкопроволочный с оконечной муфтой согласно DIN 46228
|
мм2 | 1 x (0,5 - 1,5) | |
|
Соединительные клеммы
|
Зажим с гнездами | ||
|
Соединительный винт
|
M3 | ||
|
Момент затяжки соединительного винта
|
Нм | 0.5 | |
| Контакты/коммутационная способность | |||
|
Номинальная устойчивость к импульсу
|
Uimp | В перем. тока | 4000 |
|
Номинальные выдерживаемые напряжения изоляции
|
Ui | В | 400 |
|
Категория перенапряжения / степень загрязнения
|
III/3 | ||
|
макс. защита от короткого замыкания
|
|||
|
без плавкого предохранителя
|
Тип | PKZM0-6,3 | |
|
Предохранитель
|
gG/gL | A | 10 |
|
AC-15
|
|||
|
Расчетный рабочий ток
|
|||
|
230 В
|
A | 2 | |
|
DC-13
|
|||
|
Расчетный рабочий ток
|
|||
|
24 В
|
A | 2 | |
|
110 В
|
A | 0.25 | |
|
Номинальная частота
|
f | Гц | 50 |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
|
Технические характеристики для подтверждения типа конструкции
|
|||
|
Мин. рабочая температура
|
°C | -25 | |
|
Макс. рабочая температура
|
°C | 70 |
Технические характеристики согласно ETIM 6.0(отобразить признаки изделий)(скрыть признаки изделий)
| Low-voltage industrial components (EG000017) / Pressure switch (EC000243) | |||
| Electric engineering, automation, process control engineering / Low-voltage switch technology / Monitoring equipment (low-voltage switch technology) / Pressure monitoring equipment (ecl@ss8.1-27-37-18-14 [AKF108011]) | |||
|
Suitable as guard
|
Yes | ||
|
Suitable as 2-point controller
|
Yes | ||
|
Suitable as limiter
|
No | ||
|
Max. operation pressure
|
hPa | 15000 | |
|
Engaging pressure
|
bar | 0 - 10.4 | |
|
Initial setting
|
hPa | 0 - 0 | |
|
Switch off pressure
|
bar | 0 - 11 | |
|
End setting
|
hPa | 0 - 0 | |
|
Pressure-switching differential
|
bar | 0 | |
|
Max. test pressure
|
bar | 32 | |
|
Bursting pressure
|
bar | 90 | |
|
Medium temperature
|
°C | -25 - 80 | |
|
Type of pressure connection
|
R 1/4 inch | ||
|
Rated voltage Ue at AC 50 Hz
|
V | 0 - 230 | |
|
Rated voltage Ue at AC 60 Hz
|
V | 0 - 230 | |
|
Rated voltage Ue at DC
|
V | 0 - 110 | |
|
Initial value measuring range pressure
|
Pa | 0 | |
|
End value measuring range pressure
|
Pa | 0 | |
|
Rated operation power at AC-3, 400 V
|
kW | 0 | |
|
Switching capacity at AC-3, 240 V
|
kA | 0 | |
|
Rated operation current Ie at AC-1, 400 V
|
A | 0 | |
|
Rated operation current Ie at AC-3, 400 V
|
A | 0 | |
|
Number of auxiliary contacts as normally open contact
|
0 | ||
|
Number of auxiliary contacts as normally closed contact
|
0 | ||
|
Number of auxiliary contacts as change-over contact
|
1 | ||
|
Type of electric connection
|
Screw connection | ||
|
Number of normally closed contacts as main contact
|
0 | ||
|
Number of main contacts as normally open contact
|
0 | ||
|
Adjustable current range
|
A | 0 - 0 | |
|
With hand operation
|
No | ||
|
With manual on/off switch
|
No | ||
|
Degree of protection (IP)
|
IP65 | ||
|
Electronic version
|
No | ||
|
Explosion-proof
|
No |
