Указание по использованию |
Этот продукт соответствует Директиве о низковольтном оборудовании 2014/35/EС и Директиве об электромагнитной совместимости 2014/30/EС и соответствует требованиям стандарта EN 60947-5-1. Этот продукт не соответствуют требованиям стандартов железнодорожной промышленности и поэтому должен быть отдельно проверен пользователем с учетом конкретного случая применения. | ||
Ассортимент |
Реле давления для Северной Америки | ||
Класс защиты |
IP55 | ||
Полюсы |
1-полюсный | ||
| только для 1-фазного мотора | |||
максимальное давление |
фунт/кв. дюйм | 315 | |
Номинальное выдерживаемое напряжение изоляции для UL/CSA |
В перем. тока | 300 | |
Максимальная мощность двигателя HP = PS |
|||
115 В |
л.с. | 0.25 | |
200 В 208 В |
л.с. | 0.5 | |
Расчетный рабочий ток |
Ie | A | 10 |
| указания Опробованные рабочие характеристики UL/CSA 1) |
|||
|
указания В Северной Америке давление измеряется в фунтах на дюйм2 (сокращение psi) (1 бар = 14,5 psi). Тяжёлый пилотный режим = высокая коммутационная способность |
Технические характеристики для подтверждения типа конструкции |
|||
Мин. рабочая температура |
°C | -25 | |
Макс. рабочая температура |
°C | 70 |
| Low-voltage industrial components (EG000017) / Pressure switch (EC000243) | |||
| Electric engineering, automation, process control engineering / Low-voltage switch technology / Monitoring equipment (low-voltage switch technology) / Pressure monitoring equipment (ecl@ss8.1-27-37-18-14 [AKF108011]) | |||
Suitable as guard |
Yes | ||
Suitable as 2-point controller |
Yes | ||
Suitable as limiter |
No | ||
Max. operation pressure |
hPa | 25000 | |
Engaging pressure |
bar | 0 - 21 | |
Initial setting |
hPa | 0 - 0 | |
Switch off pressure |
bar | 0 - 22 | |
End setting |
hPa | 0 - 0 | |
Pressure-switching differential |
bar | 0 | |
Max. test pressure |
bar | 32 | |
Bursting pressure |
bar | 90 | |
Medium temperature |
°C | -25 - 80 | |

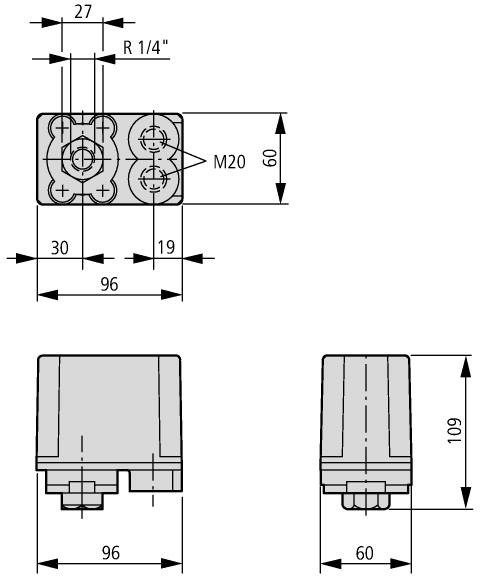

Type of pressure connection |
R 1/4 inch | ||
Rated voltage Ue at AC 50 Hz |
V | 0 - 230 | |
Rated voltage Ue at AC 60 Hz |
V | 0 - 230 | |
Rated voltage Ue at DC |
V | 0 - 110 | |
Initial value measuring range pressure |
Pa | 0 | |
End value measuring range pressure |
Pa | 0 | |
Rated operation power at AC-3, 400 V |
kW | 0 | |
Switching capacity at AC-3, 240 V |
kA | 0 | |
Rated operation current Ie at AC-1, 400 V |
A | 0 | |
Rated operation current Ie at AC-3, 400 V |
A | 0 | |
Number of auxiliary contacts as normally open contact |
0 | ||
Number of auxiliary contacts as normally closed contact |
0 | ||
Number of auxiliary contacts as change-over contact |
1 | ||
Type of electric connection |
Screw connection | ||
Number of normally closed contacts as main contact |
0 | ||
Number of main contacts as normally open contact |
0 | ||
Adjustable current range |
A | 0 - 0 | |
With hand operation |
No | ||
With manual on/off switch |
No | ||
Degree of protection (IP) |
IP65 | ||
Electronic version |
No | ||
Explosion-proof |
No |
