Указание по использованию |
Этот продукт соответствует Директиве о низковольтном оборудовании 2014/35/EС и Директиве об электромагнитной совместимости 2014/30/EС и соответствует требованиям стандарта EN 60947-5-1. Этот продукт не соответствуют требованиям стандартов железнодорожной промышленности и поэтому должен быть отдельно проверен пользователем с учетом конкретного случая применения. | ||
Ассортимент |

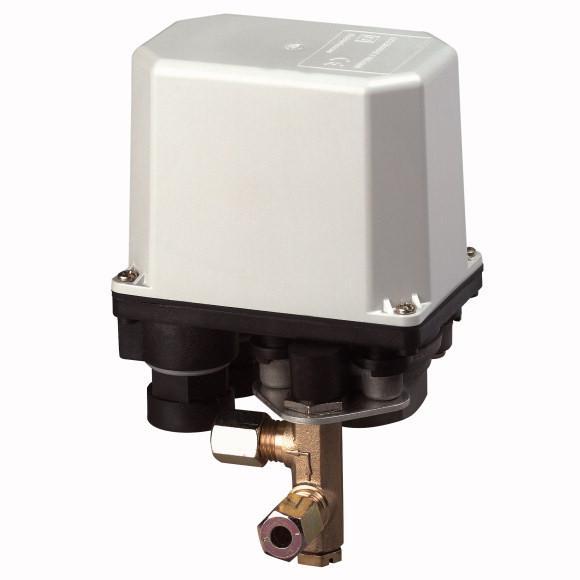

Реле давления с главными контактами | ||
Класс защиты |
IP65 | ||
Полюсы |
3-полюсн. | ||
Давление выключения и включения: Раздельно настраивается бесступенчато. Можно отрегулировать все точки пересечения в пределах разграфленной площади диаграммы. |
|||
|
|||
|
Мин. гистерезис переключения: 0,6 бар Пример: Давление выключения 3,3 бар Давление включения 2,2 бар |
|||
|
с клапаном сброса давления для герметичного резьбового соединения 6 мм |
|||
макс. рабочее давление |
бар | 7 | |
| указания Оснащение:
R 1/4 " соответствует G 1/4 R 1/2 " соответствует G 1/2 согл. ISO 228-1 Для применения в качестве выключателя двигателя согл. IEC/EN 60947-4-1 для: Трехфазный ток AC-3
Однофазный ток
Постоянный ток DC-3
Для применения в качестве управляющего переключателя:
Заводская настройка давления включения и выключения производится согласно дополнительному номеру типа ? 203948 |
|||
|
указания для герметичного резьбового соединения 6 мм |
Технические характеристики
| Общее | |||
Стандарты и положения |
IEC/EN 60947-4-1 | ||
Тестовое давление |
бар | 32 | |
Продавливающее давление |
бар | 90 | |
частота приведения в действие |
Переключения/ч |
1500
|
|
Стойкость к климатическим воздействиям |
Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78 Влажный нагрев, циклический, в соответствии с IEC 60068-2-30 |
||
Температура окружающей среды |
-25 - 70 | ||
Класс защиты |
IP65 | ||
установочное положение |
любая | ||
Удароустойчивость согласно IEC 60068-2-27 |
Импульс полусинуса 20 мс | g | > 10 |
Вибростойкость согласно IEC 60068-2-6 |
1 мм амплитуда | Гц | 36 |
срок службы |
Переключения | x 106 | 0.5 |
Поперечные сечения соединения |
мм? | ||
одножильный |
мм2 |
1 x (0,75 - 2,5) 2 x (0,75 - 1,5) |
|
тонкопроволочный с оконечной муфтой согласно DIN 46228 |
мм2 |
1 x (0,5 - 1,5) 2 x (0,5 - 1,5) |
|
Соединительные клеммы |
Плоская клемма с клеммной шайбой | ||
Соединительный винт |
M4 | ||
Момент затяжки соединительного винта |
Нм | 1.2 | |
| Контакты/коммутационная способность | |||
Номинальная устойчивость к импульсу |
Uimp | В перем. тока | 4000 |
Номинальные выдерживаемые напряжения изоляции |
Ui | В | 400 |
Категория перенапряжения / степень загрязнения |
III/3 | ||
макс. защита от короткого замыкания |
|||
без плавкого предохранителя |
Тип | PKZM0-20 | |
Предохранитель |
gG/gL | A | 20 |
Тип координации |
1 | ||
Расчетный ток короткого замыкания |
Iq (= ток r) | кА | 1 |
AC-3 |
|||
Расчетный рабочий ток |
|||
230 В |
A | 15 | |
400 В |
A | 11.5 | |
Расчетная рабочая мощность P |
|||
230 В |
кВт | 4 | |
400 В |
кВт | 5.5 | |
DC-3 |
|||
Расчетный рабочий ток |
|||
24 В |
A | 16 | |
110 В |
A | 12.5 | |
250 В |
A | 2 | |
Номинальная частота |
f | Гц | 50 |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Технические характеристики для подтверждения типа конструкции |
|||
Мин. рабочая температура |
°C | -25 | |
Макс. рабочая температура |
°C | 70 |
Технические характеристики согласно ETIM 6.0(отобразить признаки изделий)(скрыть признаки изделий)
| Low-voltage industrial components (EG000017) / Pressure switch (EC000243) | |||
| Electric engineering, automation, process control engineering / Low-voltage switch technology / Monitoring equipment (low-voltage switch technology) / Pressure monitoring equipment (ecl@ss8.1-27-37-18-14 [AKF108011]) | |||
Suitable as guard |
Yes | ||
Suitable as 2-point controller |
Yes | ||
Suitable as limiter |
No | ||
Max. operation pressure |
hPa | 7000 | |
Engaging pressure |
bar | 0 - 3.8 | |
Initial setting |
hPa | 0 - 0 | |
Switch off pressure |
bar | 0 - 4.5 | |
End setting |
hPa | 0 - 0 | |
Pressure-switching differential |
bar | 0 | |
Max. test pressure |
bar | 32 | |
Bursting pressure |
bar | 90 | |
Medium temperature |
°C | -25 - 80 | |
Type of pressure connection |
R 1/2 inch | ||
Rated voltage Ue at AC 50 Hz |
V | 0 - 400 | |
Rated voltage Ue at AC 60 Hz |
V | 0 - 400 | |
Rated voltage Ue at DC |
V | 0 - 250 | |
Initial value measuring range pressure |
Pa | 0 | |
End value measuring range pressure |
Pa | 0 | |
Rated operation power at AC-3, 400 V |
kW | 5.5 | |
Switching capacity at AC-3, 240 V |
kA | 0 | |
Rated operation current Ie at AC-1, 400 V |
A | 0 | |
Rated operation current Ie at AC-3, 400 V |
A | 11.5 | |
Number of auxiliary contacts as normally open contact |
0 | ||
Number of auxiliary contacts as normally closed contact |
0 | ||
Number of auxiliary contacts as change-over contact |
0 | ||
Type of electric connection |
Screw connection | ||
Number of normally closed contacts as main contact |
3 | ||
Number of main contacts as normally open contact |
0 | ||
Adjustable current range |
A | 0 - 0 | |
With hand operation |
No | ||
With manual on/off switch |
No | ||
Degree of protection (IP) |
IP65 | ||
Electronic version |
No | ||
Explosion-proof |
No |
